انتخاب لوله پلی‌اتیلن برای گازرسانی به عواملی مانند فشار کاری شبکه، گرید مواد اولیه، قطر و ضخامت لوله، استانداردهای مورد تأیید و شرایط اجرای پروژه بستگی دارد. انتخاب نامناسب لوله یا رعایت نکردن الزامات نصب و اتصال می‌تواند ایمنی شبکه را تحت تأثیر قرار دهد؛ به همین دلیل، بررسی مشخصات فنی و ضوابط اجرایی پیش از انتخاب محصول اهمیت زیادی دارد.
در این راهنما با لوله پلی‌اتیلن گازرسانی، انواع مواد اولیه، مفهوم SDR، استانداردهای مرتبط و روش‌های اتصال آشنا می‌شوید تا بتوانید معیارهای مهم انتخاب را بهتر بشناسید. برای آشنایی با تفاوت کاربردهای مختلف این محصول نیز می‌توانید راهنمای کامل لوله پلی‌اتیلن و انواع آن را مطالعه کنید.
لوله پلی اتیلن گازرسانی چیست؟
لوله پلی‌اتیلن گازرسانی نوعی لوله پلیمری با چگالی بالا است که برای انتقال گاز طبیعی در مسیرهای شهری و روستایی به کار می‌رود. این لوله‌ها از مواد HDPE و معمولاً از گریدهای PE80 و PE100 ساخته می‌شوند.
لوله پلی‌اتیلن گازرسانی برای انتقال و توزیع گاز طبیعی در شبکه‌هایی استفاده می‌شود که طراحی و اجرای آن‌ها با این نوع لوله مجاز باشد. مقاومت در برابر خوردگی، انعطاف‌پذیری و امکان ایجاد اتصالات جوشی از ویژگی‌های مهم این لوله‌هاست. بااین‌حال، مناسب بودن یک لوله برای پروژه گازرسانی تنها به جنس پلی‌اتیلن آن بستگی ندارد و باید گرید مواد، ابعاد، فشار کاری مجاز و انطباق محصول با استانداردها و الزامات شرکت گاز نیز بررسی شود.
اگر قصد بررسی محصولات قابل سفارش را دارید، می‌توانید از طریق صفحه لوله پلی‌اتیلن گازرسانی مشخصات فنی و شرایط استعلام قیمت را بررسی کنید.

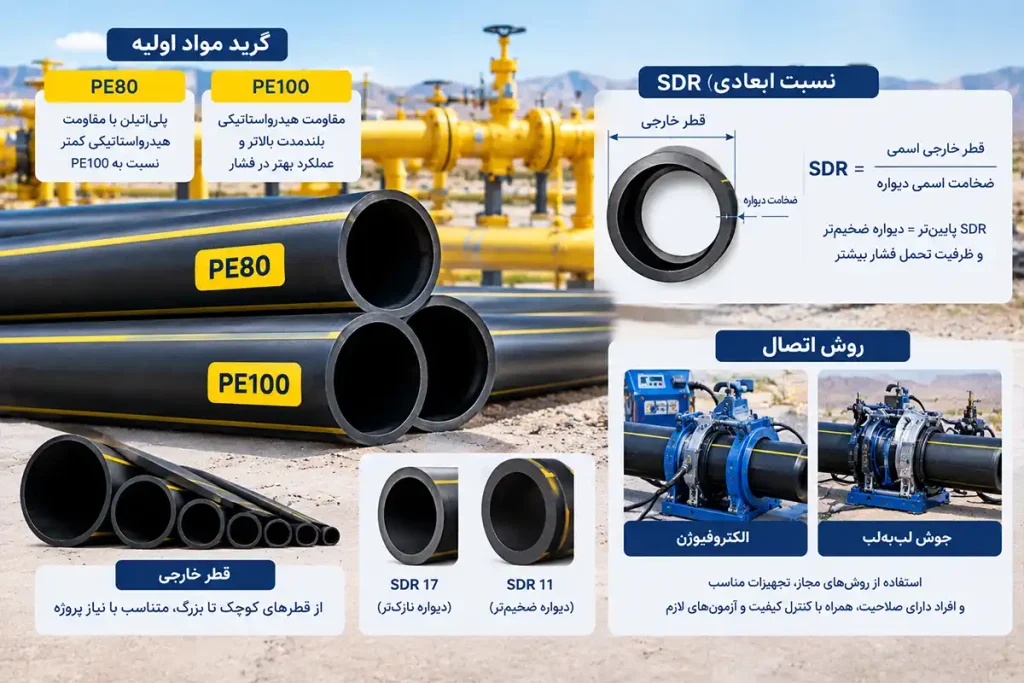

انواع لوله های پلی اتیلن گازرسانی
لوله‌های پلی‌اتیلن مورد استفاده در شبکه‌های گازرسانی را می‌توان از نظر گرید مواد اولیه، قطر خارجی، ضخامت دیواره و نسبت ابعادی SDR بررسی کرد. هر یک از این مشخصات در تعیین ظرفیت کاری و تناسب لوله با شرایط پروژه نقش دارد.
تفاوت لوله PE80 و PE100
PE80 و PE100 دو گرید از مواد پلی‌اتیلن هستند که در طراحی و تولید لوله‌های تحت فشار کاربرد دارند. PE100 از نظر مقاومت هیدرواستاتیکی بلندمدت، رده بالاتری نسبت به PE80 دارد؛ بااین‌حال، انتخاب میان این دو گرید باید براساس طراحی شبکه، فشار موردنیاز، مشخصات لوله و استاندارد مربوط انجام شود.
نقش SDR در دسته‌بندی لوله‌ها
SDR نسبت قطر خارجی اسمی لوله به ضخامت اسمی دیواره آن است. این شاخص در کنار گرید مواد و ضوابط طراحی، برای ارزیابی ظرفیت فشاری لوله اهمیت دارد. به‌طور کلی، در لوله‌هایی با قطر خارجی یکسان و گرید مواد یکسان، SDR پایین‌تر به معنای دیواره ضخیم‌تر و ظرفیت تحمل فشار بیشتر در شرایط طراحی یکسان است.
اهمیت روش اتصال
اتصالات لوله پلی‌اتیلن گازرسانی باید با روش‌های مجاز، تجهیزات مناسب و توسط افراد دارای صلاحیت اجرا شوند. الکتروفیوژن و جوش لب‌به‌لب از روش‌های اتصال مورد استفاده در سامانه‌های پلی‌اتیلن هستند؛ اما مجاز بودن هر روش به مشخصات پروژه، قطر لوله، نوع اتصال و دستورالعمل‌های اجرایی مربوط بستگی دارد. کیفیت اتصال و انجام آزمون‌ها و بازرسی‌های لازم نیز در ایمنی شبکه نقش اساسی دارد.
مزایای استفاده از لوله پلی اتیلن در شبکه گاز
لوله‌های پلی‌اتیلن به دلیل ویژگی‌های فنی و ایمنی بالا، در سال‌های اخیر به یکی از گزینه‌های اصلی در اجرای شبکه‌های گازرسانی تبدیل شده‌اند. این لوله‌ها در مقایسه با بسیاری از متریال‌های سنتی، عملکرد پایدارتر و هزینه نگهداری کمتری دارند.
مقاومت کامل در برابر خوردگی
بر خلاف لوله‌های فولادی که در طول زمان دچار زنگ‌زدگی و واکنش‌های شیمیایی می‌شوند، پلی اتیلن کاملاً در برابر رطوبت، خاک و شرایط محیطی مقاوم است.
انعطاف پذیری بالا و عملکرد مناسب در زمینهای ناهموار
پلی اتیلن با تغییرات خاک، نشست زمین و حتی لرزش‌ها سازگار است. به همین دلیل در مناطق زلزله‌خیز، استفاده از این نوع لوله بسیار توصیه می‌شود
طول عمر بالا و هزینه نگهداری پایین
لوله‌های پلی‌اتیلن با گریدهای PE80 و PE100 اگر مطابق استاندارد تولید شوند، بیش از ۵۰ سال عمر مفید دارند. همین موضوع باعث کاهش هزینه‌های تعمیرات و نگهداری در شبکه‌های گاز می‌شود.
وزن کم و سرعت اجرای بالا
اجرای شبکه‌های گاز با این لوله‌ها بسیار سریع‌تر انجام می‌شود زیرا حمل، برش، اتصال لوله پلی اتیلن و نصب آن‌ها آسان‌تر از لوله‌های فلزی است.
مشخصات لوله پلی‌اتیلن گازرسانی
لوله پلی‌اتیلن گازرسانی باید از نظر گرید مواد اولیه، قطر خارجی، ضخامت دیواره، فشار کاری مجاز و انطباق با استانداردهای مربوط بررسی شود. رنگ بدنه و علائم درج‌شده روی لوله نیز به شناسایی محصول کمک می‌کنند؛ بااین‌حال، تشخیص مناسب بودن لوله برای شبکه گاز تنها بر اساس ظاهر آن امکان‌پذیر نیست.
هنگام انتخاب این لوله‌ها، علاوه بر مشخصات ابعادی و مواد اولیه، باید مدارک انطباق با استانداردهای مربوط، نتایج آزمون‌های کنترل کیفیت و تأییدیه‌های موردنیاز پروژه بررسی شوند. این موارد در کنار انتخاب صحیح و اجرای اصولی اتصالات، در ایمنی و عملکرد شبکه گازرسانی اهمیت دارند.
استانداردهای مهم در لوله پلی‌اتیلن گازرسانی
برای اینکه لوله بتواند در شبکه گاز عملکرد مطمئنی داشته باشد، باید مطابق استانداردهای معتبر جهانی و ملی تولید لوله پلی اتیلن شود.
مهم‌ترین استانداردهای کاربردی عبارتند از:
- استاندارد ISO 4437
- استاندارد EN 1555
- استاندارد ملی ISIRI 14427
استانداردهای ISO 4437 و EN 1555 از مراجع مرتبط با سامانه‌های لوله و اتصالات پلی‌اتیلن برای انتقال سوخت‌های گازی هستند. استاندارد ملی ISIRI 14427 نیز در بررسی الزامات لوله‌های پلی‌اتیلن باید متناسب با دامنه کاربرد و ویرایش معتبر آن بررسی شود. هنگام انتخاب لوله، صرف درج نام استاندارد کافی نیست؛ انطباق محصول با الزامات مربوط و تأییدیه‌های موردنیاز پروژه نیز باید احراز شود.
بررسی سایز و انتخاب لوله پلی اتیلن گازرسانی
لوله‌های پلی‌اتیلن گازرسانی در قطرهای مختلف تولید می‌شوند و انتخاب سایز مناسب به عواملی مانند دبی موردنیاز، فشار ورودی و خروجی، طول مسیر، افت فشار مجاز و تعداد انشعابات بستگی دارد. همچنین، قطر خارجی، ضخامت دیواره، گرید مواد اولیه و نسبت ابعادی SDR باید با شرایط طراحی شبکه و استانداردهای مربوط مطابقت داشته باشند.
بنابراین، انتخاب سایز و فشار کاری لوله باید براساس محاسبات فنی و ضوابط شرکت گاز انجام شود و نمی‌توان یک سایز مشخص را برای تمام پروژه‌های گازرسانی مناسب دانست.
| معیار انتخاب | اهمیت در طراحی شبکه |
| قطر خارجی لوله | در تعیین ابعاد خط و سازگاری با اتصالات نقش دارد. |
| ضخامت دیواره و SDR | در ارزیابی ظرفیت فشاری لوله مؤثر است. |
| گرید مواد اولیه | بر خواص مکانیکی و مقاومت هیدرواستاتیکی بلندمدت اثر می‌گذارد. |
| فشار و دبی موردنیاز | از عوامل اصلی تعیین قطر و مشخصات طراحی هستند. |
| الزامات استاندارد و پروژه | محدوده مجاز استفاده از لوله و شرایط پذیرش آن را مشخص می‌کنند. |
انتخاب نهایی سایز، ضخامت دیواره و فشار کاری لوله باید براساس محاسبات فنی، استانداردهای مربوط و ضوابط شرکت گاز انجام شود.
قیمت و خرید لوله پلی اتیلن گازی PE100
تولید لوله پلی‌اتیلن گازرسانی با مواد اولیه PE100 در شرکت سلسله آب حیات کرمان، در سایزهای ۲۵ تا ۲۲۵ میلی‌متر (تا ۴۰۰ میلی‌متر سفارشی). ظرفیت تولید سالانه ۶۰۰۰ تن با ۶ خط تولید فعال و کنترل کیفیت آزمایشگاهی، مطابق استاندارد ملی ایران و استانداردهای بین‌المللی برای شبکه‌های توزیع گاز کشور.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
نقش مواد اولیه در انتخاب لوله پلی‌اتیلن گازرسانی
گرید مواد اولیه یکی از عوامل مؤثر بر عملکرد لوله پلی‌اتیلن گازرسانی است. PE80 و PE100 از گریدهای مورد استفاده در سامانه‌های لوله پلی‌اتیلن هستند و تفاوت آن‌ها در خواص مکانیکی و مقاومت هیدرواستاتیکی بلندمدت، در طراحی شبکه اهمیت دارد.
انتخاب میان این دو گرید باید با توجه به فشار طراحی، ابعاد لوله، استاندارد محصول و الزامات پروژه انجام شود؛ بنابراین، نمی‌توان صرفاً براساس طول مسیر یا فشار کاری، یک گرید را برای همه شرایط مناسب دانست.
برای آشنایی بیشتر با تفاوت ویژگی‌ها و کاربردهای این دو گرید، مقاله مقایسه لوله پلی‌اتیلن PE80 و PE100 را مطالعه کنید.
اهمیت SDR در انتخاب لوله گاز
یکی از مهم‌ترین پارامترها هنگام انتخاب لوله، مقدار SDR لوله پلی اتیلن است.
فرمول:
SDR = نسبت قطر خارجی / ضخامت دیواره
هرقدر SDR کمتر باشد، لوله مقاوم‌تر است.
در شبکه‌های گاز معمولاً از:
- SDR11
- SDR17.6
استفاده می‌شود.
در پروژه‌هایی که فشار کاری بالا باشد، SDR11 انتخاب بهتری است.
روش‌های اتصال لوله پلی اتیلن در پروژه‌های گاز
یکی از مزیت‌های مهم لوله‌های پلی‌اتیلن، امکان ایجاد اتصالات بسیار مقاوم و یکپارچه در خطوط انتقال گاز است. بسته به نوع پروژه، سایز لوله و شرایط اجرا، روش‌های مختلفی برای اتصال این لوله‌ها استفاده می‌شود که مهم‌ترین آن‌ها در ادامه معرفی شده‌اند.
اتصال الکتروفیوژن
در این روش از اتصالات خاصی استفاده می‌شود که سیم‌پیچ داخلی دارند.
جریان الکتریکی باعث گرم‌شدن و ذوب یکنواخت لوله و اتصال شده و یک اتصال بسیار مقاوم ایجاد می‌کند.
اتصال الکتروفیوژن ایمن‌ترین و کاربردی‌ترین اتصال در گازرسانی است.
جوش لب به لب (بات‌فیوژن)
در این روش ابتدا دو سر لوله توسط دستگاه حرارت داده می‌شود و سپس با فشار مشخص به هم متصل می‌گردد.
در سایزهای بزرگ‌تر معمولاً بات‌فیوژن استفاده می‌شود.
سفارش و قیمت اتصالات انواع لوله پلی اتیلن HDPE و کشاورزی
اتصالات لوله پلی‌اتیلن فشارقوی و کشاورزی تولید شده از مواد اولیه باکیفیت، مناسب شبکه‌های آبرسانی، آبیاری و خطوط انتقال سیالات. طراحی استاندارد با آب‌بندی مطمئن، مقاومت بالا در فشار و خوردگی و سازگاری کامل با لوله‌های پلی‌اتیلن برای نصب سریع و عمر طولانی در پروژه‌های صنعتی و کشاورزی.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
کاربرد لوله پلی اتیلن در شبکه گاز ایران
در دهه‌های گذشته استفاده از لوله‌های فلزی در شبکه گاز کشور رایج بود. اما با توجه به هزینه‌های بالا و خطر خوردگی، امروزه بخش زیادی از شبکه‌های شهری و روستایی با لوله پلی‌اتیلن اجرا می‌شود.
این لوله‌ها در موارد زیر به‌طور گسترده استفاده می‌شوند:
- خطوط اصلی و فرعی گاز شهری
- گازرسانی روستایی
- مناطق زلزله‌خیز
- پروژه‌های صنعتی و کارخانه‌ها
- طرح‌های توسعه شبکه
در بسیاری از پروژه‌ها، استفاده از محصولات شرکت‌هایی مانند سلسله آب حیات کرمان به دلیل تولید استاندارد و کیفیت مناسب رایج است.
نتیجه‌گیری در انتخاب لوله پلی اتیلن گازرسانی
انتخاب درست لوله پلی‌اتیلن برای گازرسانی یکی از مهم‌ترین مراحل اجرای شبکه است. توجه به گرید مواد (PE80 یا PE100)، مقدار SDR، استانداردهای تولید و روش اتصال، می‌تواند ایمنی و طول عمر شبکه را تضمین کند.
اگر هنگام مطالعه این مقاله به موردی برخورد کردی یا تجربه‌ای در پروژه‌های گازرسانی داری، خوشحال می‌شوم در بخش دیدگاه‌ها آن را بنویسی تا دیگران هم استفاده کنند.
برای مشاهده محصولات و بررسی مشخصات فنی نیز می‌توانید به صفحه محصولات لوله پلی‌اتیلن مراجعه نمایید و یا اگر سوالی دارید با کارشناسان ما در تماس باشید.
