مقایسه لوله پلی‌ اتیلن گازی با لوله مانیسمان و لوله API

انتخاب لوله مناسب برای خطوط انتقال و توزیع گاز، مستقیماً با ایمنی، دوام، هزینه نگهداری و عملکرد بلندمدت شبکه ارتباط دارد. در این میان، لوله پلی‌اتیلن گازی، لوله مانیسمان و لوله API هرکدام برای شرایط و محدوده‌های مشخصی طراحی و استفاده می‌شوند و نمی‌توان یکی را بدون توجه به فشار، محل نصب، نوع گاز، شرایط محیطی و الزامات استاندارد، به‌عنوان گزینه برتر در همه پروژه‌ها معرفی کرد.

لوله پلی‌اتیلن گازی بیشتر در شبکه‌های گازرسانی دفنی و توزیع گاز کاربرد دارد، در حالی که لوله‌های فولادی مانیسمان و لوله‌های خط مطابق API 5L در پروژه‌هایی با نیازهای متفاوت، از جمله خطوط فرایندی، ایستگاه‌ها و خطوط انتقال، مورد استفاده قرار می‌گیرند.

در این مقاله، این سه گزینه را از نظر ایمنی، مقاومت در برابر خوردگی، رفتار در برابر نشست و زلزله، اتصال، فشار کاری، دوام و حوزه کاربرد مقایسه می‌کنیم.

مقایسه سریع لوله پلی ‌اتیلن گازی، مانیسمان و API

استاندارد ISO 4437 برای سیستم‌های پلی‌اتیلنی مورد استفاده در تأمین سوخت‌های گازی تدوین شده و نسخه فعلی این خانواده استاندارد، الزامات مربوط به لوله، اتصالات، شیرها و عملکرد سیستم را پوشش می‌دهد. در مقابل، API Spec 5L الزامات ساخت لوله‌های فولادی درزدار و بدون درز برای سیستم‌های انتقال در صنایع نفت و گاز را مشخص می‌کند.

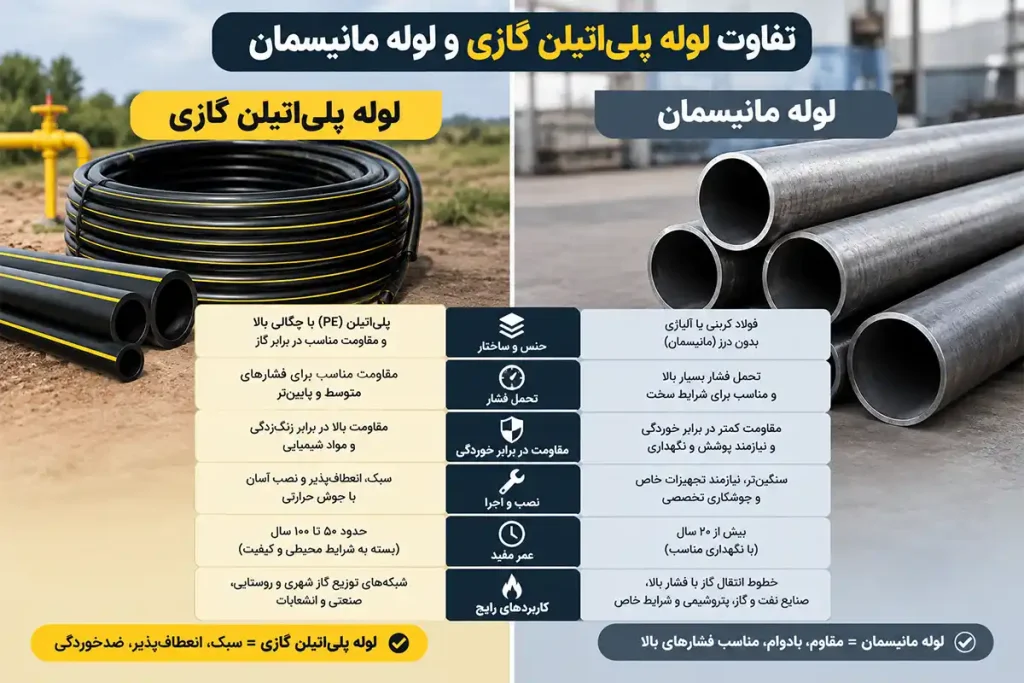

تفاوت لوله پلی ‌اتیلن گازی و لوله مانیسمان

یکی از مهم‌ترین مقایسه‌ها در پروژه‌های گاز، بررسی تفاوت میان پلی‌اتیلن گازی و لوله مانیسمان است.

لوله پلی‌اتیلن گازی از یک ماده ترموپلاستیک مهندسی‌شده ساخته می‌شود و به دلیل انعطاف‌پذیری بالا، در بسیاری از شبکه‌های گازرسانی دفنی گزینه مناسبی محسوب می‌شود. در مقابل، لوله مانیسمان از فولاد و بدون درز طولی تولید می‌شود و به دلیل استحکام مکانیکی بالا، در بسیاری از کاربردهای فولادی تحت فشار مورد استفاده قرار می‌گیرد.

تفاوت اصلی این دو فقط در جنس نیست؛ بلکه نحوه اتصال، رفتار مکانیکی، مقاومت در برابر خوردگی، فشار کاری و شرایط نصب نیز متفاوت است.

مقاومت در برابر خوردگی

یکی از مهم‌ترین مزیت‌های پلی‌اتیلن گازی، عدم زنگ‌زدگی فلزی است. در نتیجه، برخلاف لوله‌های فولادی، خود ماده پلی‌اتیلن در اثر تماس معمول با خاک دچار خوردگی الکتروشیمیایی نمی‌شود.

لوله‌های فولادی مانند مانیسمان، در محیط‌های خورنده به سیستم مناسب حفاظت در برابر خوردگی نیاز دارند. نوع پوشش، حفاظت کاتدی، شرایط خاک و کیفیت اجرای سیستم حفاظتی می‌تواند بر عمر واقعی خط فولادی تأثیر بگذارد.

بنابراین از نظر مقاومت ذاتی در برابر خوردگی خاک، پلی‌اتیلن گازی مزیت قابل‌توجهی دارد.

انعطاف‌پذیری و نشست زمین

پلی‌اتیلن نسبت به فولاد انعطاف‌پذیرتر است. این ویژگی می‌تواند در خطوط دفنی که با نشست موضعی خاک یا حرکات زمین مواجه هستند، مزیت ایجاد کند.

با این حال، نباید گفت پلی‌اتیلن در برابر زلزله «مقاومت ۱۰۰ درصدی» دارد. عملکرد واقعی هر خط به جنس و گرید لوله، طراحی، عمق دفن، نوع خاک، جزئیات اتصالات و نحوه اجرای شبکه وابسته است.

استاندارد ISO/TS 10839 نیز برای خطوط پلی‌اتیلنی گاز، موضوعاتی مانند طراحی، جابه‌جایی، نصب، کنترل کیفیت جوش، آزمایش اتصالات و آزمون سیستم را مورد توجه قرار می‌دهد.

فشار کاری

اینجا یکی از مهم‌ترین تفاوت‌های پلی‌اتیلن و فولاد مشخص می‌شود.

پلی‌اتیلن گازی برای محدوده‌های فشار و دمای مشخص طراحی می‌شود و انتخاب آن باید بر اساس گرید ماده، SDR، دمای کار و الزامات استاندارد انجام شود. خانواده ISO 4437 برای سیستم‌های PE گاز، حداکثر فشار کاری تا 10 بار را در چارچوب شرایط تعیین‌شده استاندارد پوشش می‌دهد.

در مقابل، لوله‌های فولادی برای طیف گسترده‌ای از فشارها و کاربردهای صنعتی طراحی می‌شوند و در پروژه‌های انتقال پرفشار، بسته به مشخصات طراحی، گرید فولاد، قطر و ضخامت، می‌توانند گزینه مناسب‌تری باشند.

بنابراین نمی‌توان گفت «پلی‌اتیلن همیشه بهتر از مانیسمان است» یا برعکس؛ فشار و شرایط واقعی پروژه تعیین‌کننده است.

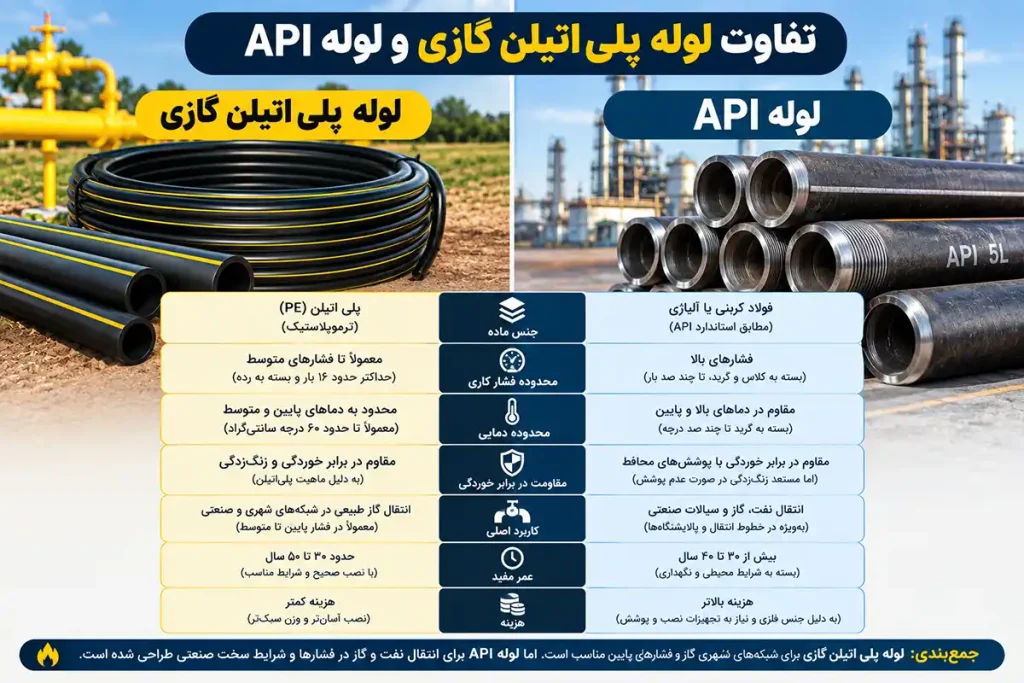

تفاوت لوله پلی ‌اتیلن گازی و لوله API

در این بخش باید یک نکته مهم را روشن کنیم: API نام یک جنس لوله نیست.

وقتی در بازار از «لوله API» صحبت می‌شود، معمولاً منظور لوله فولادی خط تولیدشده مطابق استانداردهایی مانند API Spec 5L است. این استاندارد، لوله‌های خط فولادی را برای کاربردهای انتقال در صنایع نفت و گاز پوشش می‌دهد و می‌تواند شامل لوله‌های درزدار و بدون درز باشد.

بنابراین مقایسه درست، در واقع مقایسه میان لوله پلی‌اتیلن گازی و لوله فولادی Line Pipe مطابق API 5L است.

کاربرد متفاوت

پلی‌اتیلن گازی عمدتاً در شبکه‌های توزیع و خطوط دفنی گاز که در محدوده مجاز طراحی قرار دارند، کاربرد زیادی دارد.

در مقابل، لوله‌های API 5L برای سیستم‌های خط لوله انتقال طراحی می‌شوند و در پروژه‌های انتقال نفت و گاز، به‌خصوص پروژه‌هایی که به استحکام مکانیکی بالا و قابلیت تحمل شرایط سخت نیاز دارند، کاربرد گسترده‌ای دارند.

خود API نیز در ویرایش جدید Spec 5L، این استاندارد را مربوط به ساخت لوله‌های فولادی درزدار و بدون درز برای انتقال نفت، گاز و سایر محصولات انرژی معرفی می‌کند.

خوردگی و نگهداری

پلی‌اتیلن در برابر خوردگی فلزی مزیت مهمی دارد و در کاربردهای دفنی معمولاً مانند فولاد به سیستم‌های حفاظت کاتدی وابسته نیست.

اما لوله فولادی API در پروژه‌های دفنی باید با توجه به شرایط محیط، پوشش خارجی و سیستم حفاظت در برابر خوردگی طراحی شود. در پروژه‌های بزرگ فولادی همچنین بازرسی، پایش شرایط خط و برنامه‌های نگهداری اهمیت بالایی دارند.

در نتیجه، از نظر مقاومت ذاتی ماده در برابر خوردگی خاک، پلی‌اتیلن مزیت دارد؛ اما از نظر استحکام مکانیکی و قابلیت استفاده در خطوط انتقال با الزامات بالاتر، فولاد API می‌تواند انتخاب مناسب‌تری باشد.

تفاوت لوله مانیسمان و لوله API در چیست؟

یکی از اشتباهات رایج این است که لوله مانیسمان و لوله API را دو استاندارد کاملاً مشابه در نظر بگیریم.

مانیسمان یا Seamless در اصل به روش تولید لوله اشاره دارد؛ یعنی لوله بدون درز طولی جوش تولید شده است.

در مقابل، API 5L یک استاندارد محصول و الزامات فنی برای Line Pipe است. بنابراین لوله API 5L می‌تواند در قالب لوله درزدار یا بدون درز تولید شود. API در نسخه جدید Spec 5L نیز صراحتاً هر دو نوع لوله seamless و welded را پوشش می‌دهد.

پس هر لوله مانیسمانی الزاماً API 5L نیست و هر لوله API 5L نیز الزاماً مانیسمان نیست.

این تفاوت برای انتخاب لوله بسیار مهم است؛ زیرا هنگام خرید باید علاوه بر روش ساخت، استاندارد، گرید فولاد، ابعاد، ضخامت، سطح مشخصات محصول و الزامات پروژه بررسی شود.

قیمت و خرید لوله پلی اتیلن گازی PE100

تولید لوله پلی‌اتیلن گازرسانی با مواد اولیه PE100 در شرکت سلسله آب حیات کرمان، در سایزهای ۲۵ تا ۲۲۵ میلی‌متر (تا ۴۰۰ میلی‌متر سفارشی). ظرفیت تولید سالانه ۶۰۰۰ تن با ۶ خط تولید فعال و کنترل کیفیت آزمایشگاهی، مطابق استاندارد ملی ایران و استانداردهای بین‌المللی برای شبکه‌های توزیع گاز کشور.

مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

مشاوره و استعلام قیمت

ایمنی لوله پلی ‌اتیلن گازی در برابر لوله‌های فولادی

ایمنی یک لوله فقط به جنس آن وابسته نیست. طراحی صحیح، کیفیت مواد اولیه، استاندارد محصول، روش اتصال، کنترل کیفیت، تست فشار و نحوه نصب همگی در ایمنی نهایی شبکه نقش دارند.

مزایای ایمنی پلی ‌اتیلن گازی

• انعطاف‌پذیری بالاتر نسبت به فولاد
• مقاومت مناسب در برابر خوردگی فلزی
• وزن کمتر
•  و حمل آسان‌تر
• امکان استفاده از اتصالات جوشی فیوژن در سیستم‌های مجاز
• کاهش تعداد اتصالات مکانیکی در برخی طراحی‌ها
• مناسب بودن برای بسیاری از شبکه‌های دفنی گاز در محدوده فشار و دمای مجاز

استاندارد ISO 4437-5 نیز ارزیابی عملکرد سیستم‌های PE گاز و آزمون اتصالاتی مانند الکتروفیوژن و بات فیوژن را در بر می‌گیرد. بنابراین ایمنی یک شبکه پلی‌اتیلنی فقط به خود لوله محدود نیست و کیفیت اتصال و اجرای صحیح سیستم اهمیت زیادی دارد.

مزایای ایمنی لوله‌های فولادی

فولاد در مقابل، استحکام مکانیکی بالایی دارد و برای کاربردهایی که به مقاومت زیاد در برابر فشار، بار مکانیکی و دمای کاری نیاز دارند، گزینه مهمی است.

در لوله‌های API 5L نیز الزامات مربوط به ساخت، بازرسی، آزمون، نشانه‌گذاری و ردیابی محصول تعریف شده است.

بنابراین انتخاب میان PE و فولاد باید بر اساس ریسک‌های واقعی پروژه انجام شود، نه صرفاً بر اساس اینکه کدام ماده در حالت کلی «ایمن‌تر» است.

دوام لوله پلی ‌اتیلن گازی در مقایسه با فولاد

دوام لوله را نمی‌توان تنها با یک عدد ثابت مانند «50 سال» یا «100 سال» تعیین کرد. عمر واقعی به شرایط کار، فشار، دما، کیفیت ماده اولیه، نصب، بارهای خارجی و نحوه بهره‌برداری وابسته است.

در لوله پلی‌اتیلن گازی، انتخاب ماده مناسب و رعایت الزامات استاندارد، کنترل کیفیت تولید و اجرای صحیح اتصالات اهمیت زیادی دارد. استانداردهای خانواده ISO 4437 نیز مشخصات ماده، لوله، اتصالات و عملکرد سیستم را برای کاربرد گاز تعیین می‌کنند.

در لوله فولادی نیز دوام به عواملی مانند کیفیت فولاد، ضخامت، شرایط محیطی، پوشش ضدخوردگی، حفاظت کاتدی، کیفیت جوش و برنامه بازرسی و نگهداری وابسته است.

بنابراین می‌توان گفت:

پلی‌اتیلن در برابر خوردگی محیطی مزیت ذاتی دارد، اما فولاد در استحکام مکانیکی و کاربردهای فشار و دمای بالاتر مزیت دارد.

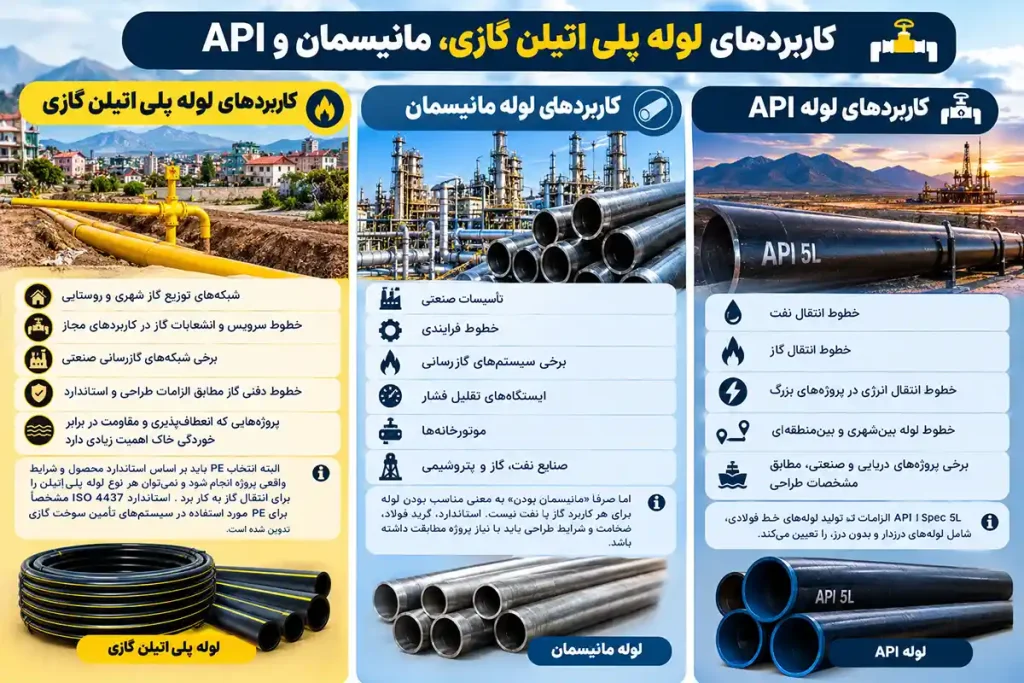

کاربردهای لوله پلی ‌اتیلن گازی، مانیسمان و API

۱. کاربرد لوله پلی ‌اتیلن گازی

لوله پلی‌اتیلن گازی در پروژه‌هایی مانند موارد زیر کاربرد دارد:

• شبکه‌های توزیع گاز شهری و روستایی
• خطوط سرویس و انشعابات گاز در کاربردهای مجاز
• برخی شبکه‌های گازرسانی صنعتی
• خطوط دفنی گاز مطابق الزامات طراحی و استاندارد
• پروژه‌هایی که انعطاف‌پذیری و مقاومت در برابر خوردگی خاک اهمیت زیادی دارد

البته انتخاب PE باید بر اساس استاندارد محصول و شرایط واقعی پروژه انجام شود و نمی‌توان هر نوع لوله پلی‌اتیلن را برای انتقال گاز به کار برد. استاندارد ISO 4437 مشخصاً برای PE مورد استفاده در سیستم‌های تأمین سوخت گازی تدوین شده است.

۲. کاربرد لوله مانیسمان

لوله مانیسمان بسته به استاندارد و مشخصات فنی می‌تواند در موارد مختلفی مانند:

• تأسیسات صنعتی
• خطوط فرایندی
• برخی سیستم‌های گازرسانی
• ایستگاه‌های تقلیل فشار
• موتورخانه‌ها
• صنایع نفت، گاز و پتروشیمی

به کار رود.

اما صرفاً «مانیسمان بودن» به معنی مناسب بودن لوله برای هر کاربرد گاز یا نفت نیست. استاندارد، گرید فولاد، ضخامت و شرایط طراحی باید با نیاز پروژه مطابقت داشته باشد.

۳. کاربرد لوله  API

لوله‌های مطابق API 5L عمدتاً در سیستم‌های خط لوله انتقال مورد استفاده قرار می‌گیرند، از جمله:

• خطوط انتقال نفت
• خطوط انتقال گاز
• خطوط انتقال انرژی در پروژه‌های بزرگ
• خطوط لوله بین‌شهری و بین‌منطقه‌ای
• برخی پروژه‌های دریایی و صنعتی، مطابق مشخصات طراحی

API Spec 5L الزامات تولید لوله‌های خط فولادی، شامل لوله‌های درزدار و بدون درز، را تعیین می‌کند.

آیا لوله پلی‌ اتیلن گازی بهتر است یا مانیسمان و API؟

پاسخ این سؤال به نوع پروژه بستگی دارد.

اگر پروژه یک شبکه توزیع گاز دفنی با فشار و شرایط کاری مناسب برای PE باشد، پلی‌اتیلن گازی به دلیل وزن کم، انعطاف‌پذیری و مقاومت در برابر خوردگی می‌تواند گزینه بسیار مناسبی باشد.

اگر پروژه به استحکام مکانیکی بالا، فشار یا دمای کاری بالاتر و الزامات خاص صنعتی یا انتقالی نیاز داشته باشد، لوله فولادی می‌تواند انتخاب مناسب‌تری باشد.

به همین دلیل، مقایسه صحیح به شکل زیر است:

• برای شبکه‌های گازرسانی دفنی در محدوده مجاز: پلی‌اتیلن گازی یک گزینه مهم و اقتصادی است.
• برای بسیاری از کاربردهای صنعتی و فرایندی: لوله فولادی مانیسمان می‌تواند مناسب باشد.
• برای خطوط انتقال نفت و گاز با الزامات خط لوله: لوله فولادی مطابق API 5L گزینه تخصصی‌تری است.

در واقع، مسئله اصلی «بهتر بودن مطلق» یک جنس نسبت به دیگری نیست؛ بلکه انتخاب لوله متناسب با فشار، دما، محیط، روش نصب، استاندارد و الزامات ایمنی پروژه است.

نقش کیفیت تولید در ایمنی و دوام لوله پلی‌اتیلن گازی

حتی بهترین ماده اولیه و استاندارد نیز در صورت تولید یا اجرای نامناسب نمی‌تواند عملکرد مطلوبی داشته باشد.

در تولید لوله پلی‌اتیلن گازی، عواملی مانند:

• کیفیت و گرید مواد اولیه
• کنترل فرآیند اکستروژن
• کنترل ابعادی و ضخامت
• آزمون‌های کنترل کیفیت
• بررسی خواص ماده
• کنترل کیفیت اتصالات
• رعایت الزامات مربوط به جوش و نصب

در عملکرد نهایی لوله اهمیت دارند.

به همین دلیل هنگام خرید لوله پلی‌اتیلن گازی، تنها قیمت هر متر لوله نباید معیار تصمیم‌گیری باشد؛ بلکه استاندارد محصول، گرید PE، SDR، مشخصات فنی، گواهی‌های کنترل کیفیت و قابلیت ردیابی محصول نیز باید بررسی شود.

سفارش و قیمت اتصالات انواع لوله پلی اتیلن HDPE و کشاورزی

اتصالات لوله پلی‌اتیلن فشارقوی و کشاورزی تولید شده از مواد اولیه باکیفیت، مناسب شبکه‌های آبرسانی، آبیاری و خطوط انتقال سیالات. طراحی استاندارد با آب‌بندی مطمئن، مقاومت بالا در فشار و خوردگی و سازگاری کامل با لوله‌های پلی‌اتیلن برای نصب سریع و عمر طولانی در پروژه‌های صنعتی و کشاورزی.

مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

مشاوره و استعلام قیمت

جمع‌بندی؛ پلی‌اتیلن گازی، مانیسمان یا API؟

اگر بخواهیم تفاوت این سه گزینه را در چند جمله خلاصه کنیم:

۱. از نظر خوردگی:
پلی‌اتیلن گازی در برابر خوردگی فلزی مزیت دارد، در حالی که لوله‌های فولادی به سیستم مناسب حفاظت در برابر خوردگی نیاز دارند.

۲. از نظر انعطاف‌پذیری:
پلی‌اتیلن انعطاف‌پذیرتر است و این ویژگی در بسیاری از خطوط دفنی و شرایط همراه با حرکت زمین یک مزیت محسوب می‌شود.

۳. از نظر استحکام مکانیکی:
فولاد، چه در قالب لوله مانیسمان و چه در قالب Line Pipe مطابق API 5L، برای بسیاری از کاربردهای نیازمند استحکام مکانیکی بالا مناسب‌تر است.

۴. از نظر فشار و شرایط کاری:
پلی‌اتیلن گازی برای محدوده مشخصی از فشار و دما طراحی می‌شود؛ فولاد می‌تواند در دامنه گسترده‌تری از شرایط فشار و دما استفاده شود، مشروط به انتخاب صحیح مشخصات فنی.

۵. از نظر استاندارد:
برای PE گاز، استانداردهای خانواده ISO 4437 مرجع مهمی هستند؛ برای Line Pipe فولادی، API Spec 5L یکی از استانداردهای کلیدی است. مانیسمان نیز به خودی خود یک استاندارد کاربردی واحد نیست، بلکه به روش ساخت بدون درز اشاره دارد.

نتیجه نهایی؛ مقایسه لوله پلی‌ اتیلن گازی با لوله مانیسمان و لوله API

لوله پلی‌اتیلن گازی، لوله مانیسمان و لوله API رقیب مطلق یکدیگر نیستند؛ هرکدام برای محدوده‌ای از پروژه‌ها و شرایط کاری مناسب‌تر هستند.

برای شبکه‌های توزیع گاز دفنی که در محدوده فشار، دما و الزامات استاندارد PE قرار دارند، پلی‌اتیلن گازی می‌تواند به دلیل انعطاف‌پذیری، وزن کم و مقاومت در برابر خوردگی گزینه‌ای بسیار مناسب باشد.

در مقابل، در خطوطی که به استحکام مکانیکی بالاتر یا شرایط فشار و دمای سخت‌تر نیاز دارند، استفاده از لوله‌های فولادی مناسب، از جمله مانیسمان یا Line Pipe مطابق API 5L، می‌تواند انتخاب فنی مناسب‌تری باشد.

بنابراین پیش از خرید، بهتر است مشخصات پروژه، فشار و دمای کاری، محل نصب، نوع سیال، شرایط خاک، الزامات استاندارد و روش اتصال به‌صورت هم‌زمان بررسی شوند.
