دفن لوله پلی‌اتیلن پایان یک مرحله مهم از بازرسی است؛ زیرا پس از خاکریزی، بررسی بسیاری از اتصالات، آسیب‌های احتمالی و شرایط بستر دشوار و پرهزینه می‌شود. به همین دلیل، پیش از پوشاندن ترانشه باید مشخصات خط اجراشده، وضعیت لوله و اتصالات، کیفیت بستر، سوابق اجرایی و وضعیت آزمونهای موردنیاز بررسی و ثبت شوند.
در این راهنما، موارد اصلی تحویل خط پلی‌اتیلن پیش از دفن را مرور می‌کنیم تا مشخص باشد چه چیزهایی باید کنترل شوند، چه مدارکی باید تحویل گرفته شوند و در چه شرایطی لازم است پوشاندن مسیر تا تعیین تکلیف نقص‌ها به تعویق بیفتد.
توجه: الزامات تحویل در خطوط آبرسانی، گازرسانی، فاضلاب و کاربردهای صنعتی یکسان نیست. نقشه‌های مصوب، مشخصات فنی پروژه، استاندارد حاکم و برنامه بازرسی و آزمون پروژه، مبنای نهایی پذیرش هستند.

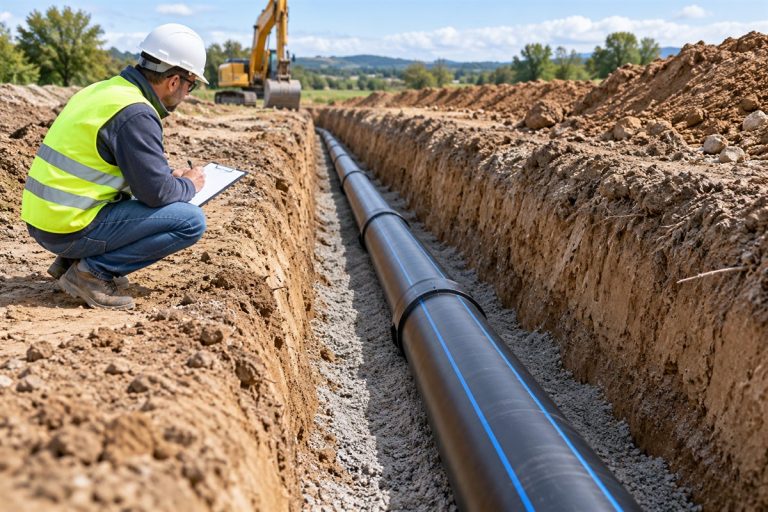

مراحل بازرسی و تحویل خط لوله پلی‌اتیلن پیش از دفن
در ادامه، مهم‌ترین مواردی را که باید پیش از پوشاندن خط بررسی، مستند و تأیید شوند، به‌ترتیب مرور می‌کنیم.
۱. مشخصات لوله و مدارک اجرایی را کنترل کنید
پیش از تأیید خط، مشخصات لوله‌های نصب‌شده را با مدارک خرید و طراحی تطبیق دهید. استفاده از لوله‌ای با قطر یا رده فشاری متفاوت، حتی اگر از نظر ظاهری سالم باشد، می‌تواند با الزامات طراحی مغایرت داشته باشد.
موارد زیر را بررسی کنید:
- جنس و گرید مواد، قطر اسمی، SDR و رده فشاری مطابق مشخصات پروژه
- علامت‌گذاری روی لوله و قابلیت شناسایی محصول
- مشخصات اتصالات، شیرآلات و سایر اجزای نصب‌شده
- گواهی‌های کیفیت، مدارک تحویل و شماره بچ یا سوابق ردیابی، در صورت الزام پروژه
- تطبیق مسیر اجراشده با نقشه‌های مصوب و اصلاحات تأییدشده
نقشه چون‌ساخت باید موقعیت واقعی مسیر، انشعاب‌ها، شیرها و نقاط اتصال مهم را نشان دهد. اگر مسیر اجراشده با نقشه تفاوت دارد، اصلاح نقشه به‌تنهایی کافی نیست؛ تغییر باید از نظر فنی نیز به تأیید مسئول مربوط برسد.
۲. وضعیت ظاهری لوله و مسیر نصب را بررسی کنید
تمام بخش‌هایی را که طبق برنامه بازرسی باید پیش از دفن دیده شوند، از نظر آسیب‌های ظاهری و شرایط نصب بررسی کنید. خراش عمیق، بریدگی، سوراخ‌شدگی، لهیدگی و تغییر شکل غیرعادی باید ثبت شوند و بر اساس معیار پذیرش پروژه تعیین تکلیف شوند.
هم‌زمان، مسیر لوله را از نظر موارد زیر کنترل کنید:
- تطبیق مسیر و تراز با نقشه اجرایی
- نبود سنگ تیز، لبه برنده یا جسم خارجی در تماس نامناسب با لوله
- نبود نقاط اتکای موضعی که بتوانند به جداره فشار وارد کنند
- رعایت شرایط طراحی در محل عبور از کنار سازه‌ها و تأسیسات دیگر
- نبود آسیب ناشی از حمل، جابه‌جایی یا پایین‌بردن لوله داخل ترانشه
برای مثال، اگر یک سنگ درشت زیر لوله قرار گرفته باشد، اصلاح بستر پیش از خاکریزی ساده‌تر از پیدا کردن و تعمیر همان نقطه پس از دفن است.
نکته مهم: هر خراش سطحی الزاماً به معنی رد لوله نیست و هر آسیب ظاهراً کوچک نیز قابل چشم‌پوشی نیست. تصمیم درباره پذیرش، تعمیر یا تعویض باید بر اساس نوع عیب، عمق آسیب، مشخصات لوله و ضوابط پروژه گرفته شود.
۳. اتصالات و سوابق جوش را تحویل بگیرید
اتصالات از مهم‌ترین نقاط بازرسی پیش از دفن هستند؛ به‌خصوص در محل انشعاب‌ها، تغییر مسیرها و نقاطی که پس از خاکریزی دسترسی به آن‌ها محدود می‌شود.
در اتصال‌های جوشی، ظاهر اتصال باید با معیارهای پذیرش روش جوشکاری مورد استفاده مطابقت داشته باشد. برای اتصال‌های لب‌به‌لب، یکنواختی و شکل برآمدگی جوش از موارد قابل بررسی است؛ اما ظاهر مناسب به‌تنهایی کیفیت داخلی اتصال را اثبات نمی‌کند.
در اتصال‌های الکتروفیوژن و مکانیکی نیز باید الزامات اختصاصی همان روش رعایت شده باشد.
موارد تحویل شامل این موارد است:
- شناسه یا شماره اتصال و موقعیت آن روی مسیر
- مشخص بودن نوع اتصال و روش اجرای آن
- سوابق جوشکاری و اطلاعات اپراتور، در صورت الزام پروژه
- گزارش دستگاه ثبت پارامترهای جوش، در صورت استفاده و الزام پروژه
- ثبت خطاهای احتمالی دستگاه و نحوه تعیین تکلیف آن‌ها
- رعایت زمان خنک‌کاری و محدودیت جابه‌جایی یا بارگذاری اتصال
- کنترل هم‌راستایی، کامل بودن مونتاژ و وضعیت تکیه‌گاه‌ها
در اتصالات مکانیکی، وضعیت قطعات، آب‌بندها و نحوه مونتاژ باید طبق دستور سازنده بررسی شود. معیارهای ظاهری اتصال جوشی را نمی‌توان برای پذیرش اتصال مکانیکی به کار برد.
اگر اتصال مشکوک است، سوابق آن ناقص است یا معیار پذیرش را برآورده نمی‌کند، پیش از دفن باید تعیین تکلیف شود. در صورت نیاز به تعمیر یا تعویض، روش اصلاح و بازرسی مجدد را مسئول فنی پروژه مشخص می‌کند.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
۴. بستر، مصالح اطراف لوله و مهارها را تأیید کنید
کیفیت بستر فقط به صاف بودن کف ترانشه محدود نیست. در خطوط پلی‌اتیلن مدفون، نحوه حمایت خاک اطراف لوله و تراکم مصالح جانبی نیز اهمیت دارد.
پیش از پوشاندن مسیر، موارد زیر را با جزئیات اجرایی تطبیق دهید:
- جنس، وضعیت و یکنواختی بستر
- نبود سنگ‌های تیز و اجسام آسیب‌زننده در تماس با لوله
- نحوه قرارگیری لوله و نبود تکیه‌گاه‌های موضعی نامناسب
- نوع مصالح جانبی و روش تراکم مطابق مشخصات پروژه
- وضعیت تکیه‌گاه‌ها و مهارهای موردنیاز در محل شیرها، تغییر مسیرها و تجهیزات
- رعایت فاصله‌ها و جزئیات اجرایی در محل تقاطع با سایر تأسیسات
نیاز به بلوک مهار، تکیه‌گاه یا محدودیت حرکت به طراحی و نوع سیستم بستگی دارد؛ بنابراین نباید برای تمام خطوط یک راهکار ثابت در نظر گرفت.
همچنین، اگر نوار هشدار، پوشش محافظ یا عمق مشخصی از خاکریزی در طراحی پیش‌بینی شده است، اجرای آن باید در مرحله مربوط کنترل شود. جزئیاتی که بعداً قابل مشاهده نیستند، بهتر است پیش از پوشاندن ثبت تصویری شوند.
۵. تمیزی داخل خط و تجهیزات جانبی را کنترل کنید
ورود خاک، سنگ‌ریزه و سایر اجسام خارجی به داخل لوله می‌تواند در مراحل بعدی بهره‌برداری مشکل ایجاد کند. پیش از بستن انتهای خط یا ادامه عملیات، وضعیت تمیزی داخل لوله و اتصالات را طبق روش اجرایی پروژه کنترل کنید.
همچنین بررسی کنید:
- انتهای باز لوله‌ها در زمان توقف کار به شکل مناسب محافظت شده باشد.
- داخل شیرها، اتصالات و قطعات جانبی از آلودگی ناشی از عملیات اجرایی محافظت شده باشد.
- شیرها، فلنج‌ها و تجهیزات نصب‌شده مطابق نقشه و مشخصات پروژه باشند.
- اجزایی که نیاز به دسترسی، سرویس یا آزمون دارند، در موقعیت مناسب قرار گرفته باشند.
در خطوط آب آشامیدنی، شست‌وشو و گندزدایی نیز ممکن است طبق الزامات پروژه لازم باشد. این عملیات را نباید با بازرسی پیش از دفن یا آزمون فشار یکسان در نظر گرفت.
خرید و قیمت لوله پلی اتیلن آبرسانی
شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلی‌اتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلی‌متر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید می‌شوند.
مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور
۶. وضعیت آزمون را بررسی کنید و مجوز پوشاندن بگیرید
بازرسی چشمی و آزمون فشار دو مرحله متفاوت هستند. بازرسی چشمی وضعیت قابل مشاهده لوله، اتصالات و اجرای مسیر را بررسی می‌کند؛ آزمون فشار نیز باید طبق روش و معیار پذیرش تعیین‌شده برای همان پروژه انجام شود.
پیش از تأیید پوشاندن خط، مشخص کنید:
- آزمونهای لازم در این مرحله انجام شده‌اند یا هنوز در برنامه اجرا قرار دارند.
- گزارش آزمون، نتایج و تأییدهای موردنیاز ثبت شده‌اند.
- نواقص شناسایی‌شده برطرف شده‌اند و نتیجه بازرسی مجدد مشخص است.
- بخش‌هایی که باید هنگام آزمون قابل مشاهده بمانند، مطابق روش اجرایی پوشانده نشده‌اند.
- مسئول تعیین‌شده در پروژه، مجوز مرحله بعد را صادر کرده است.
رفتار پلی‌اتیلن زیر فشار با برخی مواد دیگر متفاوت است و تغییر فشار در طول آزمون باید با توجه به روش آزمون و معیار پذیرش مربوط تفسیر شود. بنابراین، افت فشار به‌تنهایی برای اعلام نشتی یا تأیید سلامت خط کافی نیست.
برای آشنایی بیشتر با موضوع آزمون، می‌توانید مقاله تست هیدرواستاتیک لوله پلی‌اتیلن را مطالعه کنید. فشار آزمون، مدت آن، نحوه اجرا و معیار قبولی باید از اسناد حاکم بر پروژه گرفته شود.
نکته ایمنی: آزمون خطوط تحت فشار باید با روش مصوب و تمهیدات ایمنی مناسب انجام شود. استفاده از گاز فشرده به‌جای روش دیگر یا تغییر روش آزمون، بدون مجوز و بررسی الزامات فنی و ایمنی مجاز نیست.

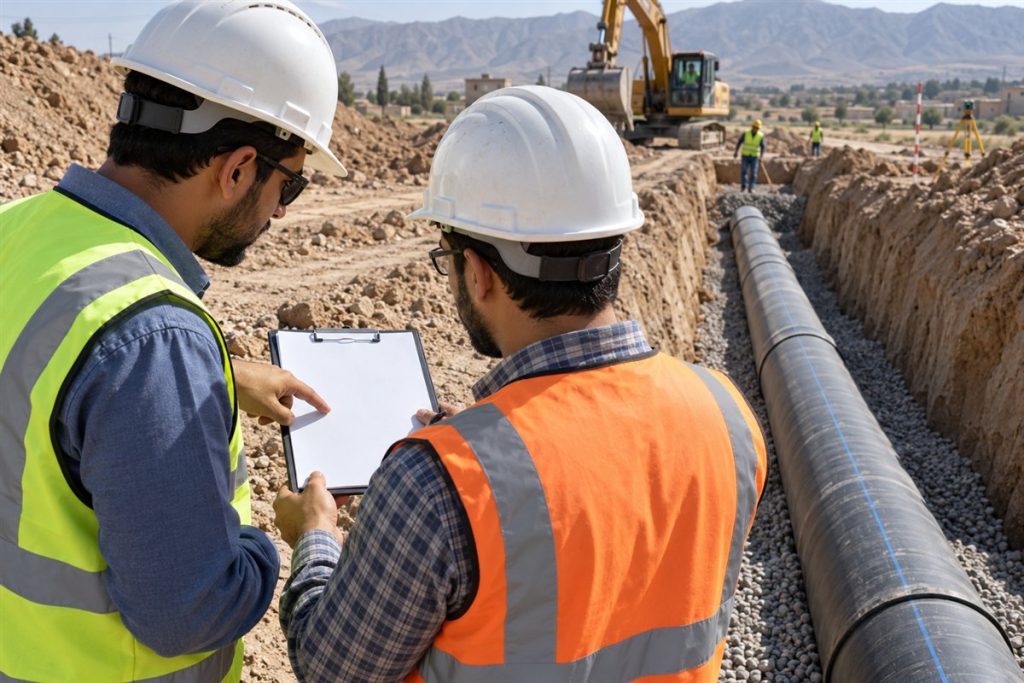

۷. چکلیست تحویل لوله پلی‌اتیلن پیش از دفن
از فرم زیر می‌توان برای ثبت وضعیت هر بخش از خط استفاده کرد. مواردی که در پروژه کاربرد ندارند، باید مطابق برنامه بازرسی تعیین تکلیف شوند.
| مورد بازرسی | وضعیت | مدرک یا اقدام لازم |
| تطبیق مشخصات لوله با نقشه و مدارک خرید | ☐ تأیید ☐ نقص | ثبت مغایرت‌ها |
| تطبیق مسیر و تراز اجراشده با نقشه | ☐ تأیید ☐ نقص | اصلاح نقشه چون‌ساخت |
| کنترل آسیب‌های ظاهری لوله | ☐ تأیید ☐ نقص | ثبت محل و تصمیم فنی |
| کنترل بستر و مصالح اطراف لوله | ☐ تأیید ☐ نقص | اصلاح شرایط نامناسب |
| بازبینی اتصالات و قطعات جانبی | ☐ تأیید ☐ نقص | ثبت شناسه و نتیجه بررسی |
| تکمیل سوابق جوش و اتصال | ☐ تأیید ☐ نقص | تکمیل مدارک موردنیاز |
| کنترل مهارها و تکیه‌گاه‌ها | ☐ تأیید ☐ نقص | تأیید مطابق طراحی |
| کنترل تمیزی و محافظت از داخل خط | ☐ تأیید ☐ نقص | رفع آلودگی و محافظت |
| ثبت عکس‌های نقاط حساس | ☐ تأیید ☐ نقص | آرشیو تصاویر شماره‌گذاری‌شده |
| تعیین وضعیت آزمون و گزارش آن | ☐ تأیید ☐ در انتظار | ثبت نتیجه یا برنامه آزمون |
| رفع نقص‌ها و بازرسی مجدد | ☐ تأیید ☐ باز | ثبت نتیجه اقدام اصلاحی |
| صدور مجوز پوشاندن خط | ☐ صادر شد ☐ صادر نشد | نام، امضا و تاریخ تأییدکننده |
تکمیل این فرم به معنی تأیید خودکار خط نیست. هر مورد باید توسط فرد مسئول و بر اساس معیارهای پروژه ارزیابی شود.

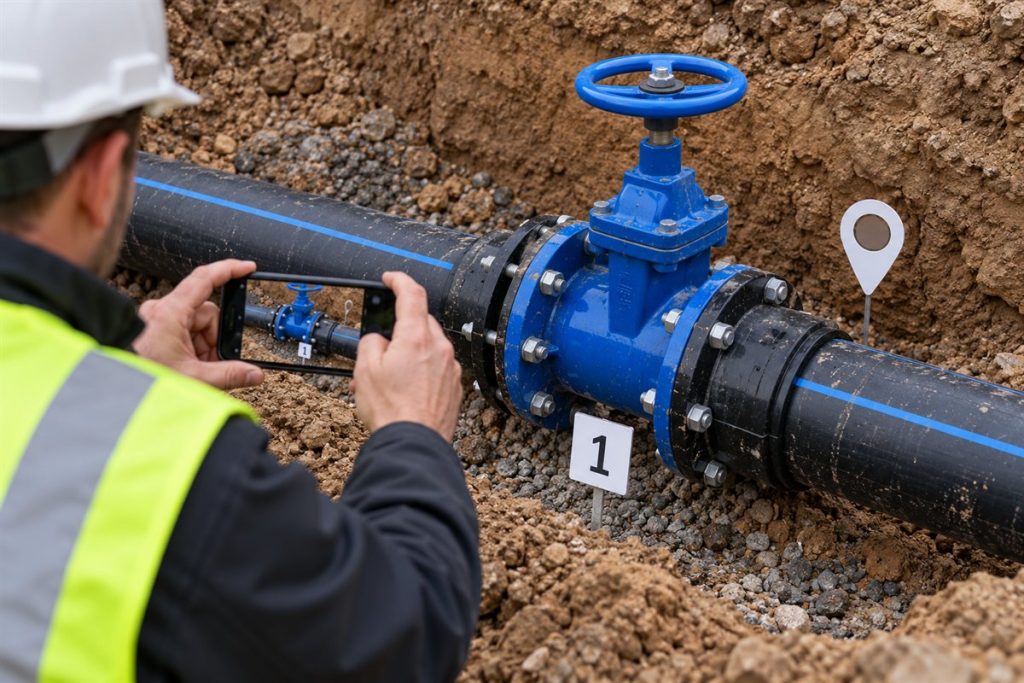

۸. چگونه نقاط بازرسی را مستند کنیم؟
عکس‌های بدون شناسه مکانی یا گزارش‌هایی با عبارت‌های کلی مانند «تمام اتصالات بررسی شد»، برای پیگیری‌های بعدی کافی نیستند. بهتر است هر نقطه حساس شناسه مشخصی داشته باشد که در عکس، گزارش بازرسی و نقشه چون‌ساخت تکرار شود.
برای نمونه:
- شناسه نقطه: J-14
- موقعیت: زنجیره‌گذاری یا مختصات ثبت‌شده در نقشه
- نوع اتصال: مکانیکی
- نتیجه بررسی: بدون آسیب ظاهری؛ سایر معیارهای پذیرش طبق فرم مربوط
- عکس‌ها: J-14-01 تا J-14-03
- وضعیت آزمون: طبق گزارش شماره ثبت‌شده
- اقدام اصلاحی باز: ندارد / شرح اقدام
- تأییدکننده و تاریخ: نام، امضا و تاریخ
این شیوه باعث می‌شود هنگام بروز مشکل، محل دقیق اتصال، مدارک مرتبط و اقدامات انجام‌شده قابل پیگیری باشند.
نتیجه گیری؛ بازرسی لوله پلی اتیلن پیش از دفن
تحویل خط پلی‌اتیلن پیش از دفن، صرفاً بررسی ظاهر لوله نیست. تطبیق مشخصات با نقشه، کنترل بستر و اتصالات، ثبت سوابق اجرایی، تعیین وضعیت آزمون‌ها و دریافت مجوز رسمی، اجزای اصلی این مرحله هستند.
هر نقص باید پیش از پوشاندن مسیر تعیین تکلیف شود و هر تأیید نیز به نقطه‌ای مشخص و مدرکی قابل پیگیری متصل باشد. با این رویکرد، احتمال حفاری مجدد کاهش می‌یابد و بررسی مشکلات احتمالی در مراحل بعدی پروژه نیز ساده‌تر خواهد شد.
منابع فنی
- GF Piping Systems – Industrial PE Technical Manual
- GF Piping Systems – Electrofusion Installation and Training Manual
- Vinidex – PE Testing and Commissioning
- راهنمای نصب لوله پلی‌اتیلن بوکان پایپ
- مقاله داخلی مکمل: تست هیدرواستاتیک لوله پلی‌اتیلن
پرسش‌های متداول درباره بازرسی لوله پلی اتیلن پیش از دفن
آیا تمام طول لوله باید پیش از دفن قابل مشاهده باشد؟
این موضوع به روش اجرا، نوع اتصال و برنامه بازرسی پروژه بستگی دارد. بخش‌هایی که باید برای بازرسی یا آزمون قابل مشاهده باشند، باید تا زمان تأیید مربوط باز بمانند. نحوه خاکریزی مقدماتی و نهایی را نیز باید با روش اجرایی پروژه هماهنگ کرد.
آیا بازرسی چشمی برای تأیید خط کافی است؟
خیر. بازرسی چشمی فقط موارد قابل مشاهده را پوشش میدهد. سوابق اتصال، آزمونهای موردنیاز و تأییدهای فنی نیز باید مطابق الزامات پروژه بررسی شوند.
اگر اتصال پیش از دفن مشکوک باشد، چه باید کرد؟
محل اتصال را مشخص و مستند کنید و تا زمان تعیین تکلیف فنی، آن را نپوشانید. تعمیر، تعویض یا پذیرش اتصال باید بر اساس معیارهای مربوط انجام شود و در صورت الزام، بازرسی مجدد نیز ثبت شود.
چه کسی باید مجوز پوشاندن خط را صادر کند؟
فرد یا مرجعی که در قرارداد و برنامه کنترل کیفیت پروژه مسئول این مرحله تعیین شده است؛ برای مثال، ناظر یا نماینده کارفرما. نام تأییدکننده، تاریخ و وضعیت نهایی باید در مدارک تحویل ثبت شود.
آیا این چکلیست برای خطوط آب، گاز و فاضلاب یکسان است؟
موارد عمومی بازرسی میتوانند مشابه باشند، اما معیارهای پذیرش، مدارک، روش آزمون و الزامات ایمنی متفاوتاند. برای هر پروژه باید چکلیست با نوع سرویس، طراحی، استاندارد حاکم و مشخصات فنی آن تطبیق داده شود.
