استاندارد ملی سامانه‌های لوله‌گذاری پلی‌اتیلن تحت فشار INSO 14427-2

این سند استاندارد ملی ایران شماره INSO 14427-2 است که به تعیین ویژگی‌های فنی لوله‌های پلی‌اتیلنی در سامانه‌های لوله‌کشی پلاستیکی می‌پردازد. تمرکز اصلی این ضوابط بر لوله‌های مورد استفاده در آبرسانی، فاضلاب و زهکشی تحت فشار است که کاربردهای متنوعی از جمله انتقال آب آشامیدنی و مصارف کشاورزی را در بر می‌گیرد. در این متن، معیارهای دقیقی برای مشخصات ظاهری، رنگ‌بندی و ابعاد هندسی لوله‌ها ارائه شده تا از کیفیت و ایمنی آن‌ها اطمینان حاصل شود. همچنین، ارجاعات متعددی به استانداردهای بین‌المللی نظیر ISO صورت گرفته است تا فرآیند ساخت و آزمایش این محصولات با معیارهای جهانی همسو باشد. این دستورالعمل‌ها شامل جداول فنی برای ضخامت دیواره و رواداری‌های مجاز است که رعایت آن‌ها برای تولیدکنندگان و بازرسان الزامی خواهد بود. در نهایت، مسئولیت انتخاب صحیح لوله بر اساس شرایط محیطی و نوع کاربری بر عهده خریدار و مصرف‌کننده نهایی گذاشته شده است.

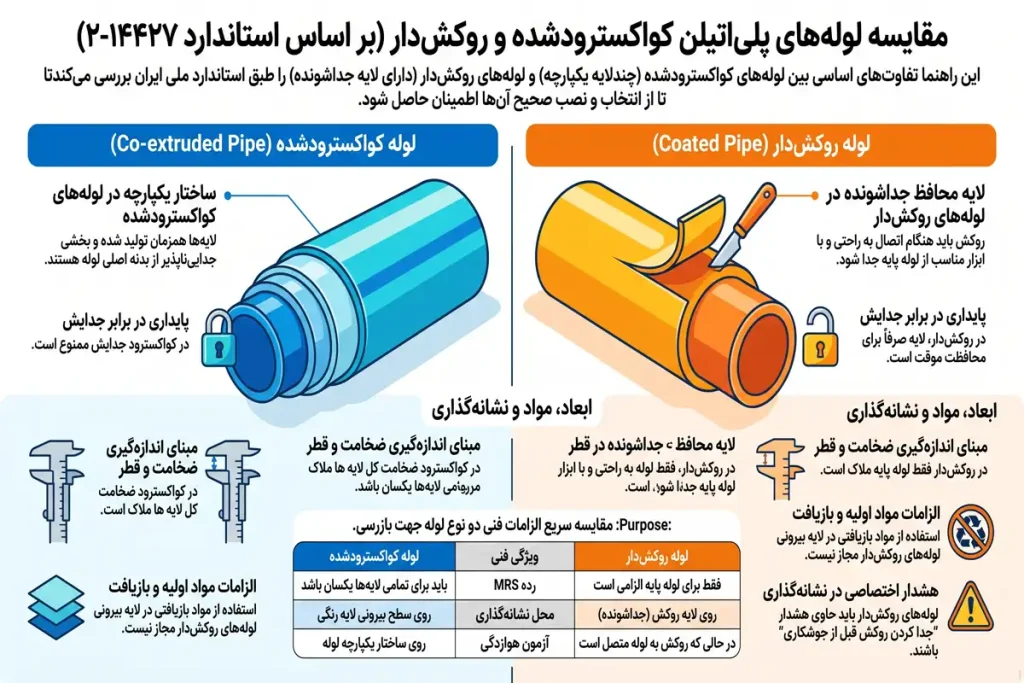

تفاوت‌های لوله‌های کواکسترودشده و لوله‌های روکش‌دار

بر اساس استاندارد ملی ایران شماره ۲-۱۴۴۲۷، تفاوت‌های اصلی بین لوله‌های کواکسترودشده و لوله‌های روکش‌دار به شرح زیر است:

۱. ساختار و ماهیت لایه‌ها

• لوله‌های کواکسترودشده: این لوله‌ها دارای یک یا چند لایه در سطح بیرونی و/یا درونی هستند که به صورت هم‌زمان استخراج (اکسترود) می‌شوند [۲۵]. تمامی لایه‌ها در این نوع لوله باید دارای رده MRS یکسان باشند [۲۵، ۷۳].
• لوله‌های روکش‌دار: این لوله‌ها شامل یک لوله‌ پایه از جنس پلی‌اتیلن هستند که یک لایه ترموپلاستیکی اضافی قابل کندن بر روی سطح بیرونی آن متصل شده است [۲۵، ۷۷].

۲. جدایش و پایداری لایه‌ها

• لوله‌های کواکسترودشده: در این لوله‌ها، لایه‌ها بخشی از ساختار یکپارچه لوله هستند و در حین انجام تمامی آزمون‌ها، نباید هیچ‌گونه جدایشی بین لایه‌ها رخ دهد [۷۵].
• لوله‌های روکش‌دار: لایه روکش باید به گونه‌ای باشد که در حین انبارش و نصب در برابر جداشدگی مقاوم باشد، اما هنگام اتصال، باید بتوان آن را به راحتی و با ابزار مناسب از روی لوله پایه جدا کرد [۸۱].

۳. ویژگی‌های هندسی و اندازه‌گیری

• لوله‌های کواکسترودشده: ضخامت دیواره (e_n) و قطر خارجی (d_e) در این لوله‌ها شامل مجموع تمامی لایه‌ها (ساختار کل لوله) تعریف می‌شود [۷۴].
• لوله‌های روکش‌دار: ویژگی‌های هندسی (مانند قطر و ضخامت) برای این لوله‌ها، پس از جدا کردن لایه روکش اندازه‌گیری می‌شود و لوله پایه باید با استانداردهای مربوطه مطابقت داشته باشد [۷۹].

۴. الزامات مواد و بازیافت

• لوله‌های کواکسترودشده: استفاده از مواد فرآیندشده داخلی در تولید این لایه‌ها، در صورتی که رده MRS آن‌ها با آمیزه اصلی یکسان باشد، مجاز است [۷۳].
• لوله‌های روکش‌دار: لوله پایه باید با استانداردهای مواد اولیه مطابقت داشته باشد، اما برای لایه روکش (بیرونی) صرفاً ذکر شده که باید از مواد ترموپلاستیک تولید شود [۷۸]. در تولید لایه روکش، استفاده از مواد فرآیندشده حاصل از لایه روکش (چه داخلی و چه بیرونی) مجاز نیست [۳۷].

۵. نشانه‌گذاری و اتصالات

• لوله‌های کواکسترودشده: نشانه‌گذاری این لوله‌ها مشابه لوله‌های معمولی است و لایه رنگی اغلب برای مقاصد شناسایی به کار می‌رود [۷۴].
• لوله‌های روکش‌دار: نشانه‌گذاری بر روی لایه روکش انجام می‌شود [۸۱]. علاوه بر اطلاعات معمول، باید هشدارهایی درباره جدا کردن روکش قبل از عملیات جوش لب‌به‌لب یا الکتروفیوژن بر روی آن درج شده باشد [۸۱].

۶. عملکرد و آزمون‌ها

• لوله‌های کواکسترودشده: این لوله‌ها باید آزمون‌های یکپارچگی ساختار پس از تغییر شکل را بگذرانند تا اطمینان حاصل شود که لایه‌ها تحت فشار و دفرمه شدن از هم جدا نمی‌شوند [۷۶].
• لوله‌های روکش‌دار: لوله پایه پس از جدا کردن روکش باید تمام الزامات استاندارد را برآورده کند [۷۸]. همچنین آزمون هوازدگی بر روی لوله در حالی انجام می‌شود که روکش به آن متصل است [۸۰].

الزامات اثر لوله‌ها بر کیفیت آب آشامیدنی – ۲-۱۴۴۲۷

بر اساس استاندارد ملی ایران شماره INSO 14427-2 ، الزامات و نکات مربوط به اثر لوله‌های پلی‌اتیلن بر کیفیت آب آشامیدنی (مصارف انسانی) به شرح زیر است:

۱. مرجع الزامات کیفی

برای بررسی دقیق ویژگی‌های بهداشتی و اثر لوله‌ها بر کیفیت آب در لوله‌های مورد استفاده برای مصارف انسانی، این استاندارد صراحتاً ارجاع می‌دهد که باید به استاندارد ملی ایران شماره ۱-۱۴۴۲۷ (بخش کلیات/مواد) مراجعه شود [۴۰، ۴۱].

۲. کد کاربرد و نشانه‌گذاری

• کد شناسایی: لوله‌هایی که برای انتقال آب آشامیدنی و مصارف انسانی تولید می‌شوند، باید با کد حرفی W (مخفف Water برای مصارف انسانی) مشخص شوند [۳۶، ۷۰].
• عبارت فارسی: در نشانه‌گذاری لوله، می‌توان به جای حرف W از عبارت «آب آشامیدنی» استفاده کرد [۷۱].
• قابلیت ردیابی: نشانه‌گذاری باید حاوی اطلاعاتی باشد که امکان ردیابی بازه زمانی تولید (سال، ماه و روز) و محل تولید را فراهم کند تا در صورت بروز مشکل کیفی، قابل پیگیری باشد [۷۱].

۳. رنگ لوله

• لوله‌های مورد استفاده برای مصارف انسانی باید به رنگ سیاه یا آبی باشند [۳۹].
• رنگ آبی به طور اختصاصی تنها برای لوله‌هایی مجاز است که برای آب‌رسانی و مصارف انسانی استفاده می‌شوند [۳۹].

۴. محدودیت در محل نصب

• لوله‌هایی که بر اساس این استاندارد تولید می‌شوند، نباید برای انتقال آب آشامیدنی در خاک‌های آلوده (مثلاً آلوده به نفت یا فاضلاب) استفاده شوند، مگر اینکه تمهیدات ویژه‌ای برای محافظت از کیفیت آب اتخاذ شده باشد [۲۴].

۵. الزامات مواد اولیه

• موادی که لوله از آن ساخته می‌شود باید مطابق با بخش اول این استاندارد (۱-۱۴۴۲۷) باشد [۳۷].
• در مورد استفاده از مواد فرآیندشده (بازیافتی داخلی)، محدودیت‌هایی وجود دارد؛ از جمله اینکه مواد باید از همان آمیزه اصلی بوده و مقدار آن از نظر وزنی نباید از ۱۰ درصد فراتر رود [۳۸]. استفاده از مواد بازیافتی خارجی یا منابع متفرقه در تولید این لوله‌ها مجاز نیست [۳۸].

خرید و قیمت لوله پلی اتیلن آبرسانی

شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلی‌اتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلی‌متر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید می‌شوند.

مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور

مشاوره و استعلام قیمت

جمع بندی استاندارد ملی ایران شماره INSO 14427-2

به طور خلاصه، استاندارد ملی ایران شماره ۲-۱۴۴۲۷ الزامات فنی و کیفی لوله‌های پلی‌اتیلن تحت فشار را در چهار محور اصلی جمع‌بندی می‌کند:

۱. انواع لوله‌ها: این استاندارد سه نوع ساختار لوله را پوشش می‌دهد: لوله‌های تک‌لایه، لوله‌های کواکسترودشده (که لایه‌های آن جدا نمی‌شوند و رده MRS یکسانی دارند) و لوله‌های روکش‌دار (که دارای یک لایه محافظ بیرونی و قابل کندن برای محافظت بیشتر هستند) [۲۵، ۷۳، ۷۷].

۲. الزامات بهداشتی و رنگ: برای مصارف آب آشامیدنی، لوله‌ها باید به رنگ سیاه یا آبی باشند [۳۹]. لوله‌های مخصوص آب شرب باید با کد W یا عبارت «آب آشامیدنی» نشانه‌گذاری شوند و استفاده از مواد بازیافتی خارجی در تولید آن‌ها ممنوع است [۳۶، ۳۸، ۷۱].

۳. ویژگی‌های عملکردی: لوله‌ها باید آزمون‌های سخت‌گیرانه‌ای را پشت سر بگذارند، از جمله مقاومت در برابر فشار داخلی (هیدروستاتیک) در دماهای ۲۰ و ۸۰ درجه سلسیوس، پایداری حرارتی (OIT) و برگشت طولی تا از دوام آن‌ها در شرایط عملیاتی اطمینان حاصل شود [۵۷، ۶۰، ۶۳].

۴. نشانه‌گذاری و ردیابی: هر لوله باید دارای اطلاعات دقیق شامل نام تولیدکننده، اندازه اسمی و ضخامت دیواره، رده فشار (PN)، نوع مواد اولیه (مثل PE 100) و تاریخ تولید باشد تا قابلیت ردیابی کامل در سیستم‌های آبرسانی فراهم گردد [۷۰، ۷۱].

دانلود فایل

سوالات متداول استاندارد ملی INSO 14427-2

در ادامه، چند مورد از پرسش‌های متداول بر اساس الزامات استاندارد ملی ایران شماره ۲-۱۴۴۲۷ آورده شده است:
