لولههای پلی اتیلن فشار قوی یا HDPE (High Density Polyethylene) امروزه یکی از پرکاربردترین انواع لولههای پلیمری در پروژههای انتقال سیالات به شمار میروند. مقاومت بالا در برابر فشار، خوردگی، مواد شیمیایی و طول عمر قابلتوجه، باعث شده است این لولهها در شبکههای آبرسانی، گازرسانی، فاضلاب، کشاورزی و بسیاری از صنایع جایگزین مناسبی برای لولههای فلزی و برخی لولههای پلیمری دیگر باشند.
اگرچه اصطلاح «لوله پلی اتیلن فشار قوی» در میان فعالان صنعت بسیار رایج است، اما بسیاری از کاربران نمیدانند این لوله دقیقاً چه ویژگیهایی دارد، چه تفاوتی با سایر لولههای پلی اتیلن دارد و در چه پروژههایی استفاده میشود. در این مقاله به این پرسشها پاسخ میدهیم و با انواع، مشخصات فنی و کاربردهای لولههای HDPE آشنا میشویم.

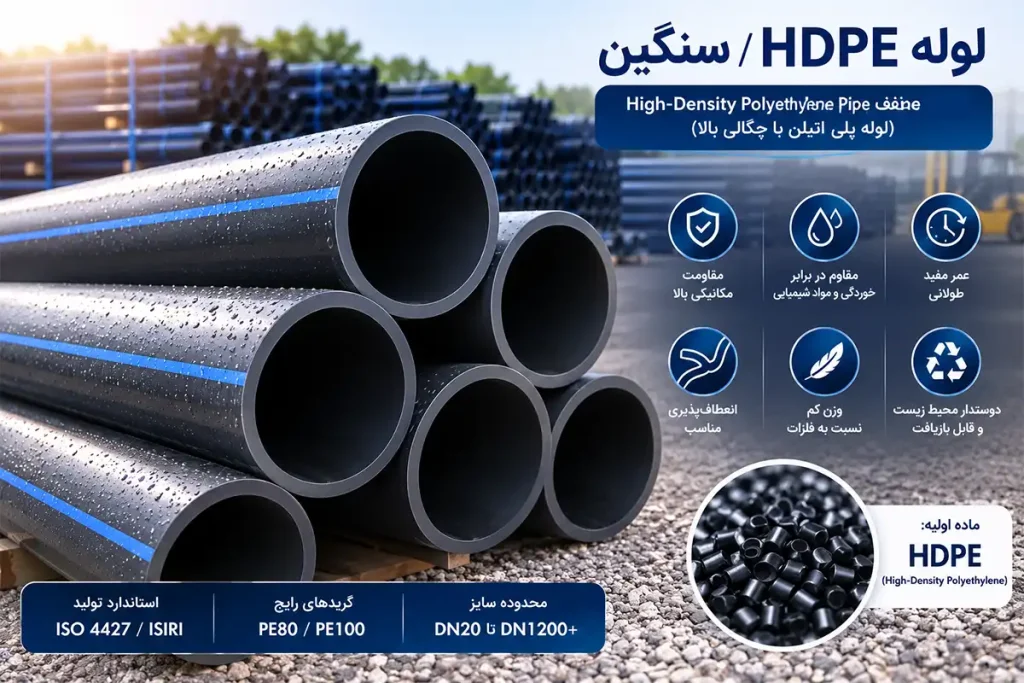

لوله HDPE/سنگین چیست؟
لوله HDPE مخفف High-Density Polyethylene Pipe (لوله پلیاتیلن با چگالی بالا) است. این لوله از پلیمریزاسیون اتیلن به دست میآید که در آن زنجیرههای پلیمری به صورت مستقیم، موازی و بدون شاخههای جانبیِ زیاد در کنار هم قرار میگیرند. این ساختار منظم، منجر به ایجاد ویژگیهای فیزیکی و مکانیکی منحصربهفرد میشود.
چگالی این مواد در محدوده 0.941 to 0.965 g/cm3 است. بالا بودن چگالی به معنای فشردگی بیشتر زنجیرهها و در نتیجه افزایش سختی و استحکام مکانیکی است.
حداقل تنش کششی حلقوی که لوله میتواند در دمای 20 درجه سانتیگراد به مدت ۵۰ سال بدون شکست تحمل کند (مثلاً برای گرید PE100 برابر با mpa 10 است).
| شاخص | LDPE (سبک) | MDPE (متوسط) | HDPE (سنگین) |
| میزان شاخههای جانبی مولکولی | بسیار زیاد (تراکم کم) | متوسط | بسیار کم (تراکم و نظم بالا) |
| انعطافپذیری (Flexibility) | بالا (نرم) | متوسط | کم (صلب و مقاوم) |
| مقاومت در برابر خزش (Creep) | پایین | متوسط | بسیار بالا |

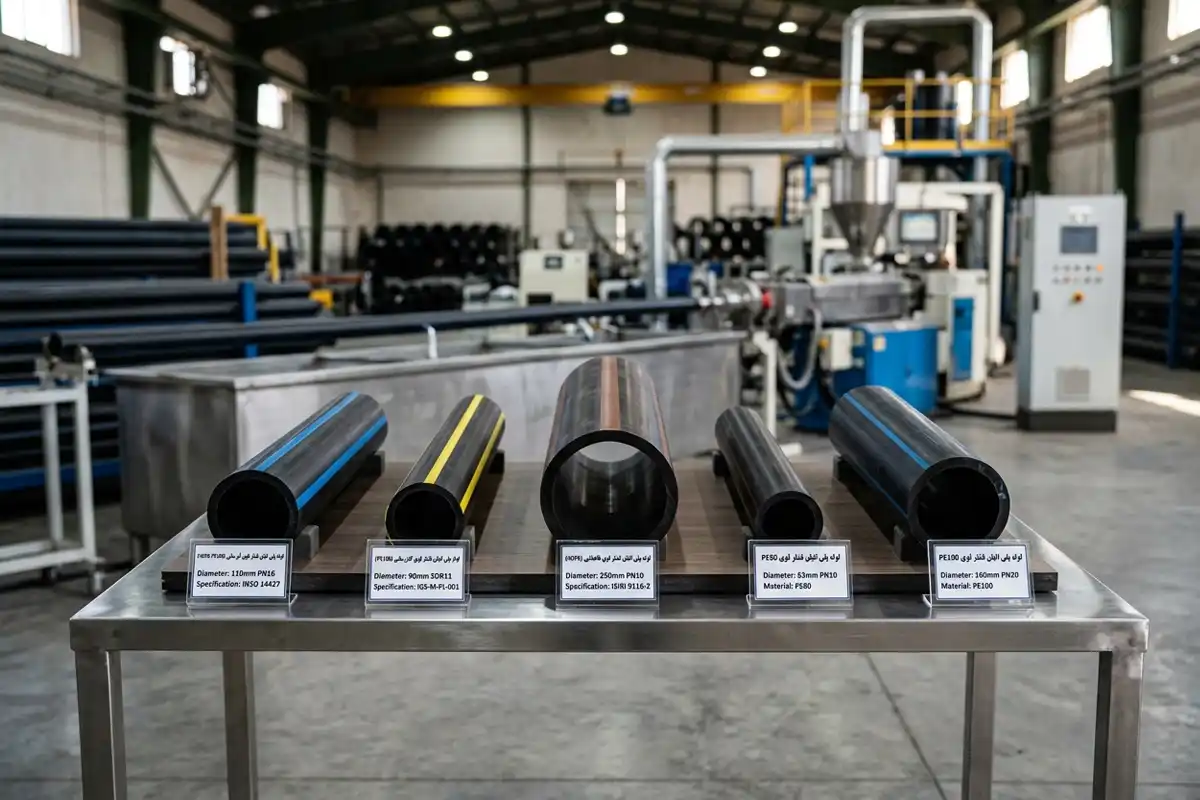

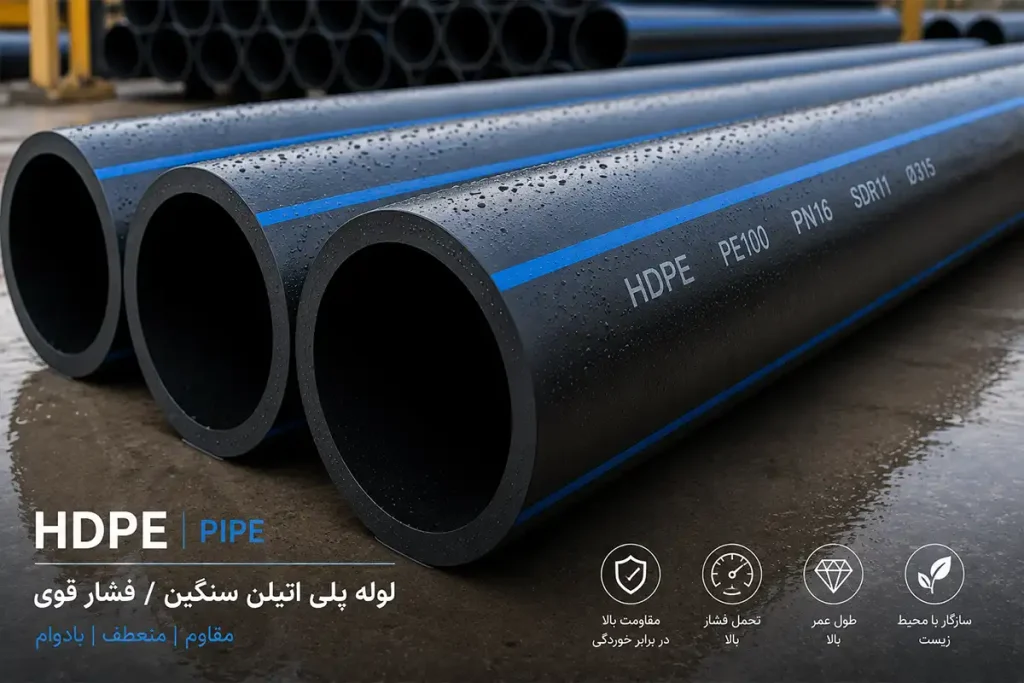

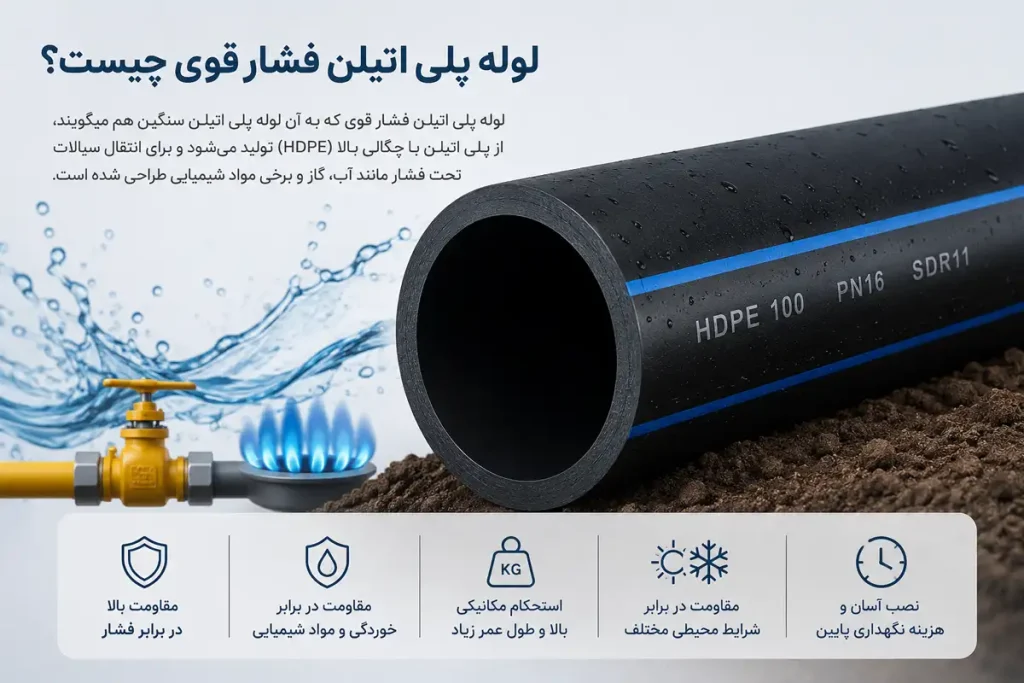

لوله پلی اتیلن فشار قوی چیست؟
لوله پلی اتیلن فشار قوی که به آن لوله پلی اتیلن سنگین هم میگویند، به لوله هایی می گویند که از پلی اتیلن با چگالی بالا (HDPE) تولید میشود و برای انتقال سیالات تحت فشار مانند آب، گاز و برخی مواد شیمیایی طراحی شده است. این لولهها به دلیل ساختار مولکولی متراکم، مقاومت مکانیکی بالاتری نسبت به پلیاتیلنهای سبک دارند و میتوانند در شرایط کاری مختلف عملکرد قابل اعتمادی ارائه دهند.
فرآیند تولید این لولهها معمولاً به روش اکستروژن انجام میشود. در این فرآیند، گرانولهای پلیاتیلن ذوب شده و پس از عبور از قالب، به شکل لوله با قطر و ضخامت مشخص تولید میشوند. نتیجه این فرآیند، لولهای یکپارچه، بدون درز و مقاوم در برابر فشار و عوامل محیطی است.
به دلیل همین ویژگیها، لولههای HDPE در بسیاری از پروژههای زیرساختی به عنوان یکی از مطمئنترین گزینهها برای انتقال سیالات شناخته میشوند.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
چرا به این لوله، پلی اتیلن فشار قوی گفته میشود؟
خودِ HDPE/سنگین به تنهایی به معنی لوله فشار قوی نیست.اصطلاح «فشار قوی» به این معنا نیست که این لوله یک محصول متفاوت از سایر لولههای پلی اتیلن است، بلکه به توانایی آن در تحمل فشار داخلی سیال اشاره دارد. یعنی لولهای که برای شبکههای تحت فشار مثل:
آبرسانی
آبیاری تحت فشار
خطوط انتقال سیالات
بعضی شبکههای صنعتی طراحی شده و کلاس فشاری دارد.
میزان تحمل فشار در این لولهها به عواملی مانند موارد زیر بستگی دارد:
- گرید مواد اولیه
- ضخامت دیواره لوله
- نسبت ابعادی (SDR)
- کلاس فشاری (PN)
- شرایط بهرهبرداری و دمای سیال
به همین دلیل ممکن است دو لوله پلی اتیلن با قطر یکسان، بسته به ضخامت دیواره و مواد اولیه، توان تحمل فشار متفاوتی داشته باشند.
بعبارت دیگر خودِ HDPE بهتنهایی به معنی لوله فشار قوی نیست
میزان تحمل فشار به موارد ذیل بستگی دارد:
- ضخامت جداره
- قطر لوله
- گرید مواد مثل
PE80وPE100 - کلاس فشاری یا
PN - نسبت
SDR
یعنی دو لوله HDPE ممکن است از یک جنس باشند، ولی یکی برای فشار کم و دیگری برای فشار زیاد ساخته شده باشد.
فرض کن دو لوله داریم، هر دو از جنس HDPE:
| لوله A | لوله B |
| جنس: PE100 SDR11 PN16 | جنس: PE100 SDR26 PN6 |
هر دو سنگین/HDPE هستند، ولی:
لوله A فشار قویتر است و لوله B فشار کاری کمتری دارد.چرا؟ چون لوله A دیواره ضخیمتری نسبت به قطرش دارد.
برای اینکه لوله واقعاً «فشار قوی» محسوب شود، فقط اسم کافی نیست؛ باید آزمونها پاس شوند. مهمترین آزمونها:
- دانسیته (Density = چگالی)
- MFI/MFR (شاخص جریان مذاب)
- Hydrostatic Pressure Test تست فشار هیدرواستاتیک
- OITزمان القای اکسیداسیون
- Carbon Black Content/Dispersionدرصد و توزیع دوده
- ابعاد و ضخامت
- Ovality (بیضیشدگی)
- Tensile / Elongationکشش و ازدیاد طول
- Reversion Testبرگشت حرارتی

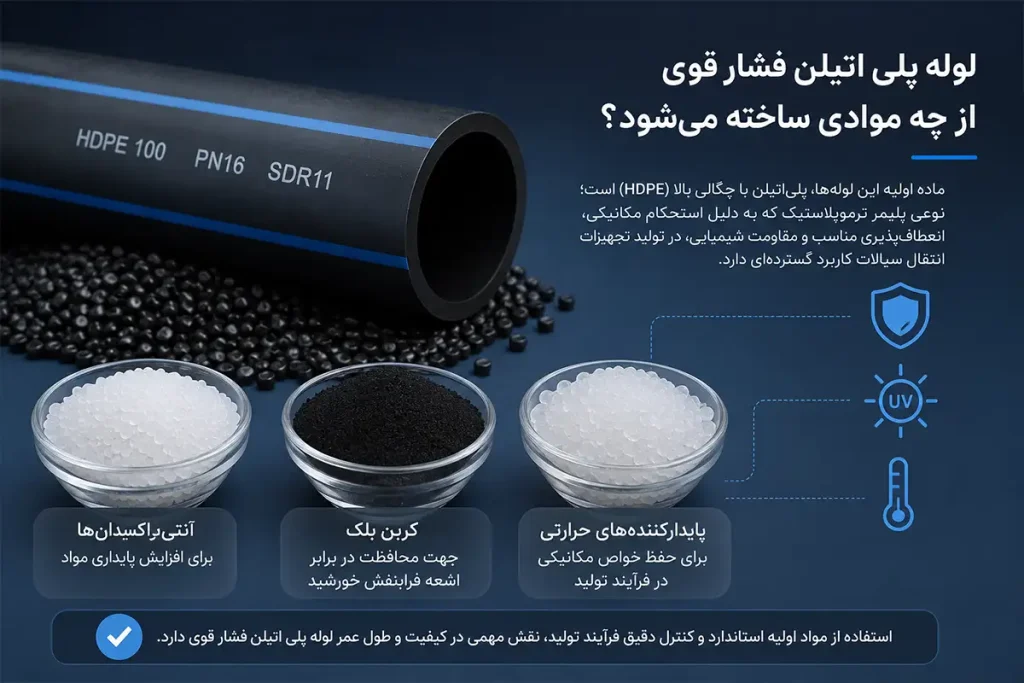

لوله پلی اتیلن فشار قوی از چه موادی ساخته میشود؟
ماده اولیه این لولهها، پلیاتیلن با چگالی بالا (HDPE) است؛ نوعی پلیمر ترموپلاستیک که به دلیل استحکام مکانیکی، انعطافپذیری مناسب و مقاومت شیمیایی، در تولید تجهیزات انتقال سیالات کاربرد گستردهای دارد.
علاوه بر پلیاتیلن، در فرآیند تولید از افزودنیهایی نیز استفاده میشود که هر کدام نقش مهمی در افزایش کیفیت محصول دارند، از جمله:
- آنتیاکسیدانها برای افزایش پایداری مواد
- کربن بلک جهت محافظت در برابر اشعه فرابنفش خورشید
- پایدارکنندههای حرارتی برای حفظ خواص مکانیکی در فرآیند تولید
استفاده از مواد اولیه استاندارد و کنترل دقیق فرآیند تولید، نقش مهمی در کیفیت و طول عمر لوله پلی اتیلن فشار قوی دارد.

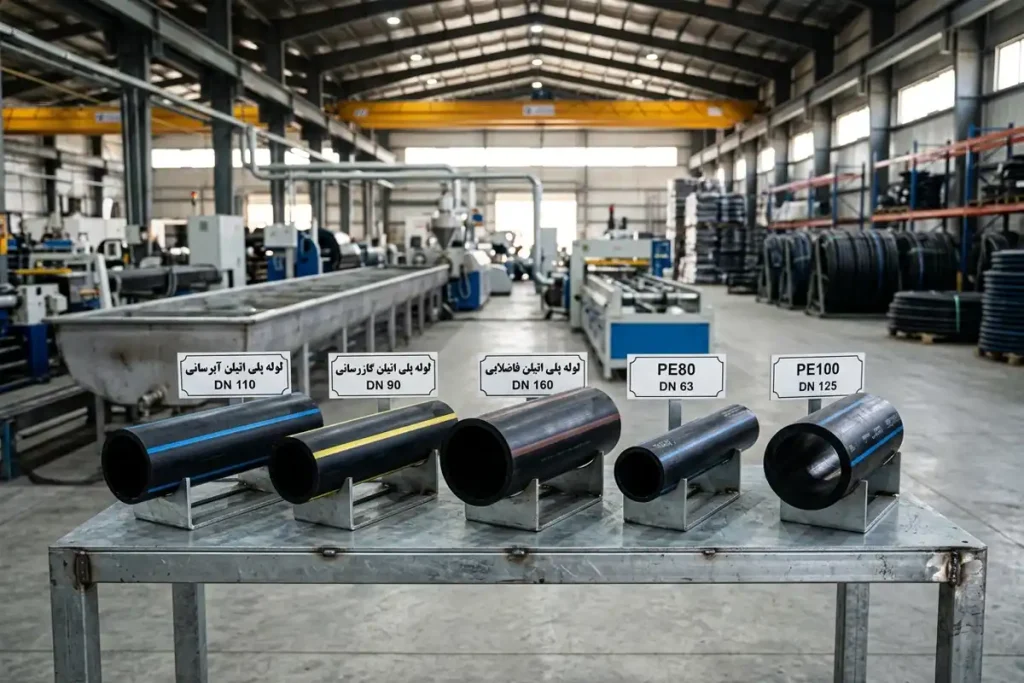

انواع لوله پلی اتیلن فشار قوی
لولههای پلی اتیلن فشار قوی (لولههای پلی اتیلن سنگین) را میتوان از جنبههای مختلفی دستهبندی کرد، اما رایجترین تقسیمبندی بر اساس گرید مواد اولیه است.
لوله پلی اتیلن PE80
لولههای تولیدشده با مواد اولیه PE80 سالها در شبکههای آبرسانی و انتقال سیالات مورد استفاده قرار گرفتهاند. این گرید مقاومت مناسبی در برابر فشار دارد و همچنان در برخی پروژهها کاربرد دارد.
لوله پلی اتیلن PE100
PE100 نسل جدیدتر مواد اولیه پلیاتیلن محسوب میشود و نسبت به PE80 از استحکام بیشتری برخوردار است. این ویژگی باعث میشود در بسیاری از پروژهها بتوان با حفظ کلاس فشاری، از لولههایی با ضخامت کمتر استفاده کرد که در نهایت به کاهش وزن و بهینهسازی مصرف مواد اولیه منجر میشود.
امروزه بخش قابل توجهی از شبکههای آبرسانی و گازرسانی با استفاده از لولههای PE100 اجرا میشوند.
مشخصات فنی لوله پلی اتیلن فشار قوی
لولههای HDPE دارای مجموعهای از ویژگیهای فنی هستند که آنها را برای استفاده در پروژههای مختلف مناسب میکند.
| مشخصه | توضیحات |
| جنس | پلی اتیلن با چگالی بالا (HDPE) |
| گرید رایج | PE80 و PE100 |
| کلاس فشاری | متناسب با PN و SDR |
| قطر اسمی | از حدود 20 تا بیش از 1200 میلیمتر |
| مقاومت در برابر خوردگی | بسیار بالا |
| مقاومت شیمیایی | بالا |
| طول عمر طراحی | بیش از 50 سال در شرایط استاندارد |
| روش اتصال | جوش لب به لب (Butt Fusion) و الکتروفیوژن |
یکی از مهمترین مزیتهای لوله پلی اتیلن سنگین، یکپارچگی سیستم پس از اجرای اتصالات است. در صورت اجرای صحیح عملیات جوشکاری، محل اتصال نیز استحکامی مشابه بدنه لوله خواهد داشت و احتمال نشتی به حداقل میرسد.

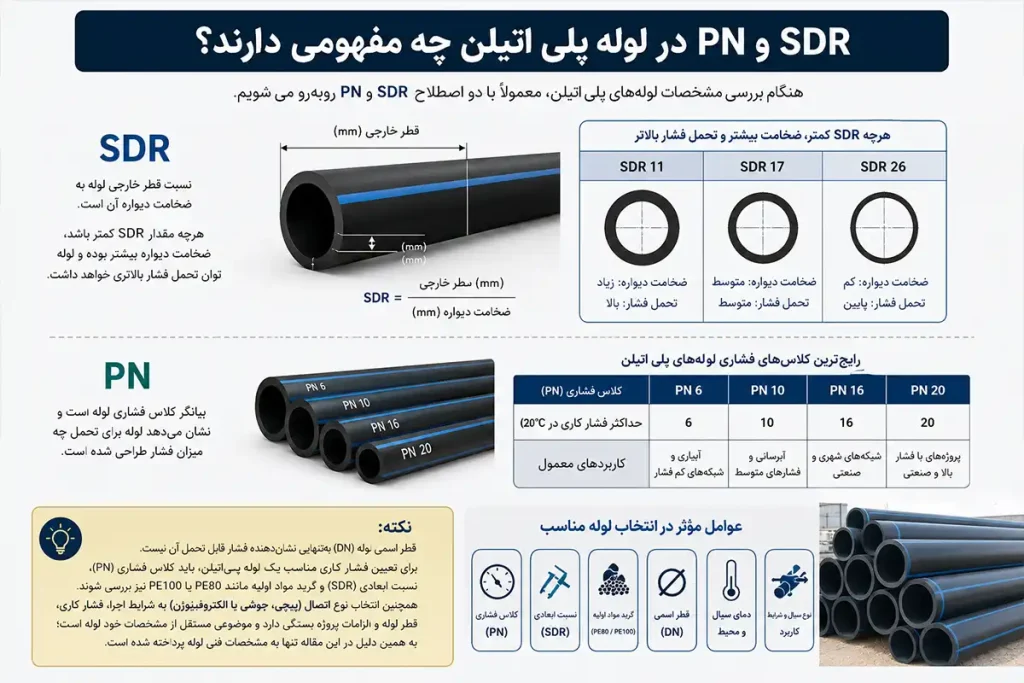

SDR و PN در لوله پلی اتیلن چه مفهومی دارند؟
هنگام بررسی مشخصات لولههای پلی اتیلن، معمولاً با دو اصطلاح SDR و PN روبهرو میشویم.
SDR نسبت قطر خارجی لوله به ضخامت دیواره آن است. هرچه مقدار SDR کمتر باشد، ضخامت دیواره بیشتر بوده و لوله توان تحمل فشار بالاتری خواهد داشت.
در مقابل، PN بیانگر کلاس فشاری لوله است و نشان میدهد لوله برای تحمل چه میزان فشار طراحی شده است.
این دو پارامتر به همراه گرید مواد اولیه، نقش مهمی در انتخاب لوله مناسب برای هر پروژه دارند.
نکته: قطر اسمی لوله (DN) بهتنهایی نشاندهنده فشار قابل تحمل آن نیست. برای تعیین اینکه یک لوله پلیاتیلن در چه فشار کاری قابل استفاده است، باید کلاس فشاری (PN)، نسبت ابعادی (SDR) و گرید مواد اولیه مانند PE80 یا PE100 نیز بررسی شوند

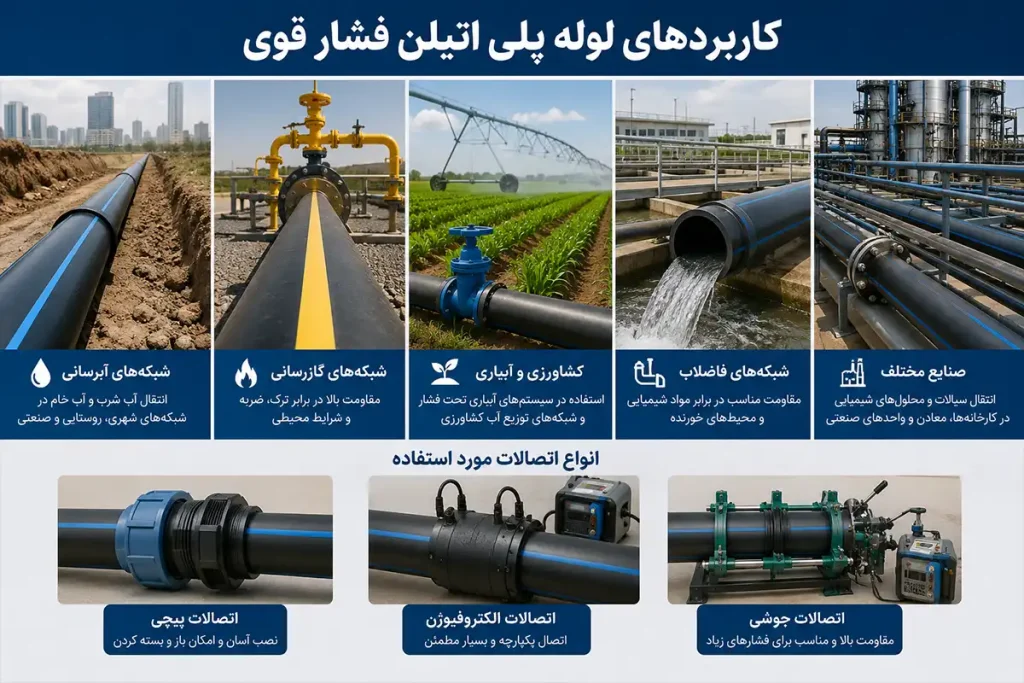

کاربردهای لوله پلی اتیلن فشار قوی
ترکیب مقاومت مکانیکی، انعطافپذیری و دوام بالا باعث شده است لولههای HDPE در طیف گستردهای از پروژهها مورد استفاده قرار گیرند.

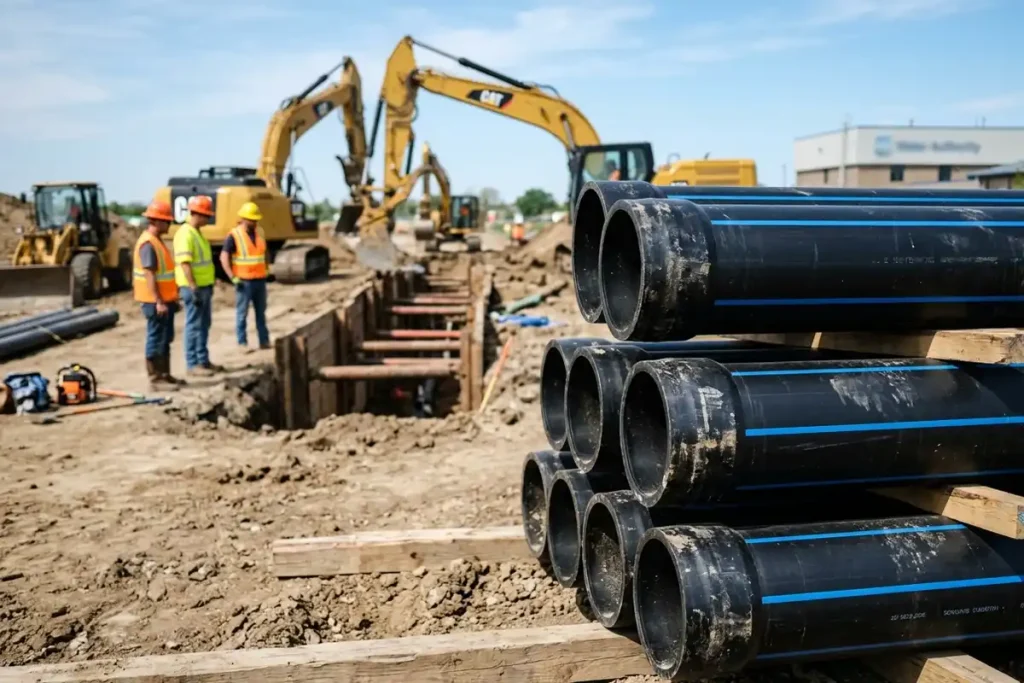

شبکه های آبرسانی
یکی از مهمترین کاربردهای این لولهها، انتقال آب شرب و آب خام در شبکههای شهری، روستایی و صنعتی است. مقاومت در برابر خوردگی و کاهش احتمال نشتی، از مهمترین دلایل استفاده از HDPE در این بخش محسوب میشود.
شبکه های گازرسانی
در خطوط توزیع گاز، استفاده از لولههای پلی اتیلن به دلیل مقاومت بالا در برابر ترک، ضربه و شرایط محیطی، بسیار رایج است. البته این لولهها باید مطابق استانداردهای مربوط به گازرسانی تولید و نصب شوند.
کشاورزی و آبیاری
در سیستمهای آبیاری تحت فشار، انتقال آب از چاهها، ایستگاههای پمپاژ و شبکههای توزیع، لولههای پلی اتیلن یکی از پرکاربردترین گزینهها هستند. وزن کم و نصب آسان، اجرای پروژههای کشاورزی را سادهتر میکند.
شبکه های فاضلاب
مقاومت مناسب در برابر بسیاری از مواد شیمیایی و محیطهای خورنده، باعث شده است این لولهها در برخی خطوط انتقال فاضلاب و پساب نیز مورد استفاده قرار گیرند.
صنایع مختلف
کارخانهها، معادن و واحدهای صنعتی نیز برای انتقال برخی سیالات و محلولهای شیمیایی از لولههای پلی اتیلن فشار قوی استفاده میکنند؛ زیرا این لولهها در برابر بسیاری از مواد خورنده عملکرد مطلوبی دارند.
خرید و قیمت لوله پلی اتیلن آبرسانی
شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلیاتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلیمتر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکههای انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکههای انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید میشوند.
مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور
مزایای لوله پلی اتیلن فشار قوی
محبوبیت گسترده لولههای HDPE تنها به دلیل تحمل فشار بالا نیست، بلکه مجموعهای از ویژگیهای فنی آنها باعث شده است در بسیاری از پروژهها به گزینهای قابل اعتماد تبدیل شوند.
مهمترین مزایای این لولهها عبارتاند از:
- مقاومت بالا در برابر خوردگی و زنگزدگی
- مقاومت مناسب در برابر بسیاری از مواد شیمیایی
- وزن کمتر نسبت به بسیاری از لولههای فلزی
- سهولت حمل و نصب
- انعطافپذیری مناسب در برابر نشستهای زمین
- کاهش احتمال نشتی به دلیل استفاده از اتصالات جوشی
- رسوبگیری کمتر نسبت به برخی لولههای فلزی
- طول عمر بالا در صورت طراحی و اجرای صحیح
- نیاز کمتر به تعمیر و نگهداری در طول دوره بهرهبرداری
محدودیت ها و نکات قابل توجه در لوله HDPE
با وجود مزایای فراوان، لولههای پلی اتیلن HDPE نیز مانند هر محصول مهندسی دیگری دارای محدودیتهایی هستند که باید در زمان طراحی و اجرا مورد توجه قرار گیرند.
برای مثال، این لولهها برای کار در دماهای بسیار بالا مناسب نیستند و افزایش دمای سیال میتواند بر ظرفیت تحمل فشار آنها تأثیر بگذارد.
همچنین کیفیت اجرای اتصالات اهمیت زیادی دارد. استفاده از تجهیزات استاندارد و اجرای صحیح عملیات جوشکاری، نقش مهمی در عملکرد بلندمدت شبکه ایفا میکند.
از سوی دیگر، انتخاب کلاس فشاری، SDR و گرید مواد اولیه باید متناسب با شرایط پروژه انجام شود تا شبکه در طول سالهای بهرهبرداری عملکرد مطلوبی داشته باشد.
جمع بندی درباره لوله پلی اتیلن سنگین
لوله پلی اتیلن فشار قوی یا HDPE یکی از مهمترین محصولات مورد استفاده در سیستمهای انتقال سیالات تحت فشار است که به دلیل مقاومت مکانیکی بالا، دوام مناسب، انعطافپذیری و مقاومت در برابر خوردگی، در پروژههای آبرسانی، گازرسانی، کشاورزی، فاضلاب و صنایع مختلف کاربرد گستردهای دارد.
با این حال، عملکرد مطلوب این لولهها تنها به کیفیت محصول وابسته نیست؛ بلکه انتخاب صحیح گرید مواد اولیه، کلاس فشاری، ابعاد و اجرای استاندارد اتصالات نیز نقش تعیینکنندهای در طول عمر و کارایی شبکه دارد.
اگر قصد دارید با ساختار، انواع و ویژگیهای عمومی لولههای پلیاتیلن بیشتر آشنا شوید، مطالعه مقاله «لوله پلی اتیلن چیست؟» نیز میتواند دید جامعتری نسبت به این خانواده از محصولات در اختیار شما قرار دهد.
