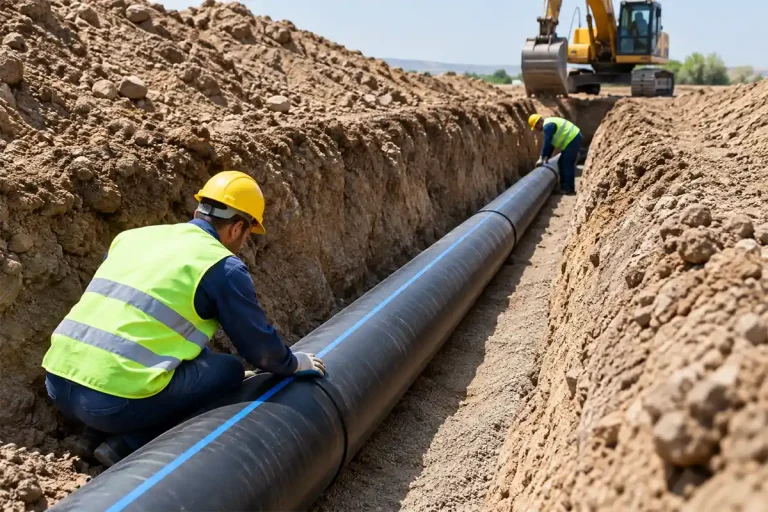

نصب لوله پلی اتیلن به روش ترانشه (Trenching) یکی از روشهای رایج برای اجرای خطوط انتقال آب، شبکههای آبرسانی، سیستمهای آبیاری و سایر خطوط انتقال سیالات است. در این روش، مسیر خط لوله ابتدا حفاری میشود، سپس بستر ترانشه آماده شده و لولهها پس از انتقال و اتصال، درون کانال قرار میگیرند. در ادامه، فضای اطراف لوله با مصالح مناسب پر شده و عملیات خاکریزی و تراکم انجام میشود.
سادگی اجرا، امکان کنترل مستقیم وضعیت بستر و لوله، دسترسی مناسب برای بازرسی و تعمیرات و قابلیت استفاده در پروژههای مختلف، باعث شده است روش ترانشه همچنان یکی از روشهای اصلی اجرای خطوط مدفون پلی اتیلن باشد.
با این حال، اجرای صحیح ترانشه تنها به حفاری کانال و قرار دادن لوله درون آن محدود نمیشود. کیفیت بستر، نحوه خاکریزی، تراکم مصالح اطراف لوله، روش اتصال و رعایت الزامات فنی، همگی در عملکرد و دوام نهایی خط لوله تأثیر دارند.

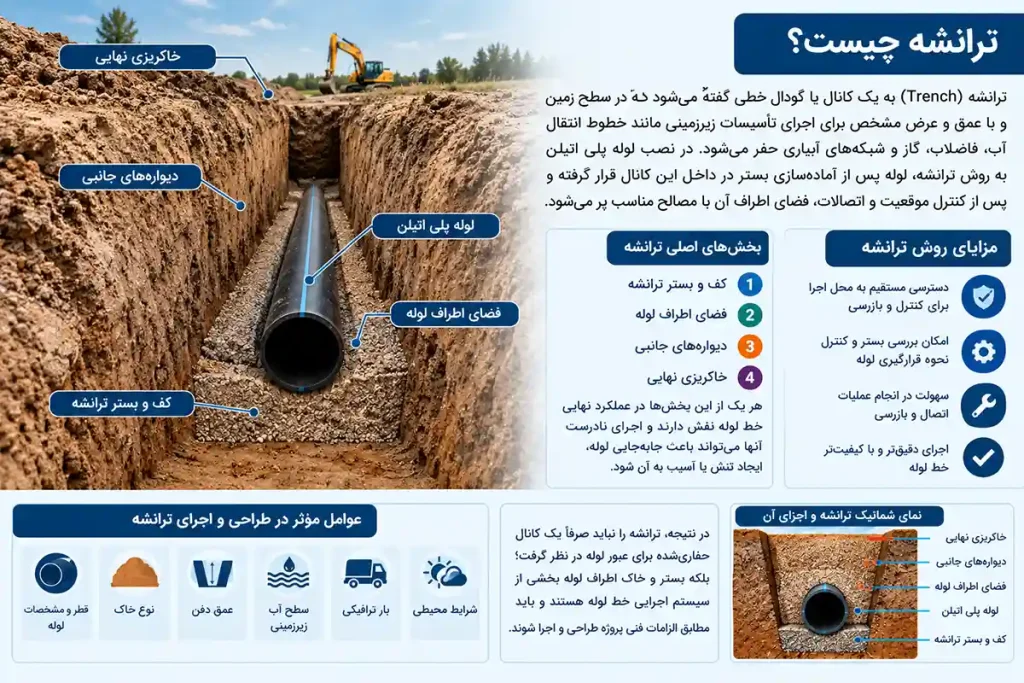

ترانشه چیست؟
ترانشه (Trench) به یک کانال یا گودال خطی گفته میشود که با عرض و عمق مشخص برای اجرای تأسیسات زیرزمینی مانند خطوط انتقال آب، فاضلاب، گاز و شبکههای آبیاری حفر میشود.
در نصب لوله پلی اتیلن به روش ترانشه، لوله پس از آمادهسازی بستر در داخل این کانال قرار میگیرد و پس از کنترل موقعیت و اتصالات، فضای اطراف آن با مصالح مناسب پر میشود.
ترانشه معمولاً از بخشهایی مانند کف و بستر، فضای پیرامون لوله، دیوارههای جانبی و خاکریزی نهایی تشکیل میشود. هر یک از این بخشها در عملکرد نهایی خط لوله نقش دارند و اجرای نامناسب آنها میتواند باعث جابهجایی لوله، ایجاد تنش یا آسیب به آن شود.
یکی از مزیتهای اصلی این روش، دسترسی مستقیم به محل اجرای لوله در زمان نصب است. به همین دلیل، امکان بررسی بستر، کنترل نحوه قرارگیری لوله و انجام عملیات اتصال و بازرسی پیش از خاکریزی نهایی وجود دارد.
طراحی ترانشه برای تمام پروژهها یکسان نیست و عواملی مانند قطر و مشخصات لوله، نوع خاک، عمق دفن، سطح آب زیرزمینی، بارهای واردشده از سطح زمین و شرایط ترافیکی در تعیین ابعاد و نحوه اجرای آن تأثیر دارند.

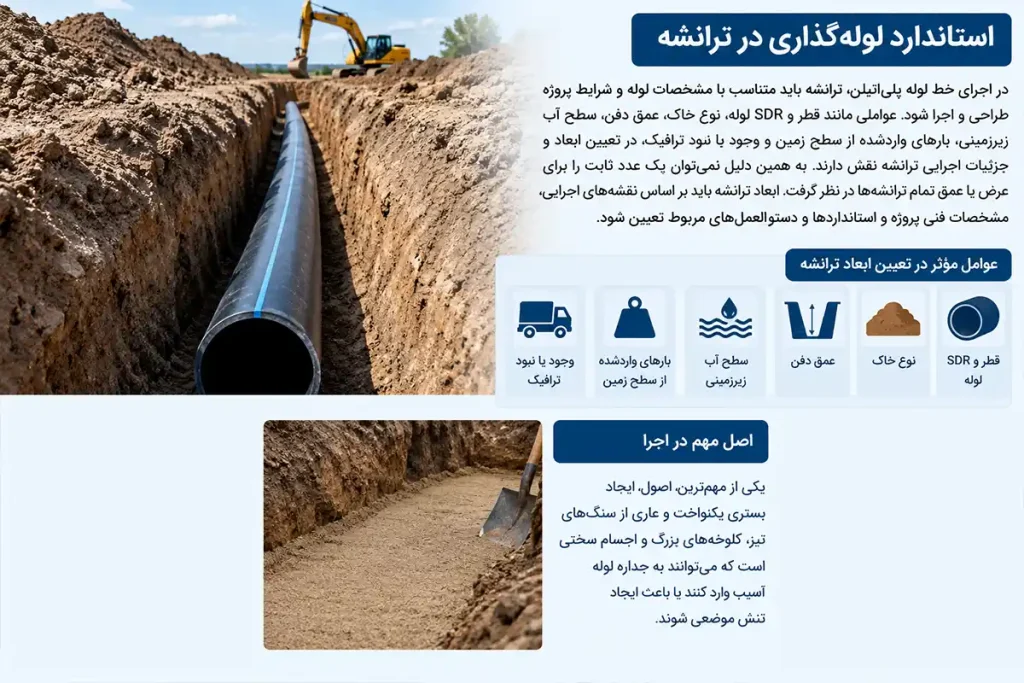

استانداردها و الزامات لوله گذاری در ترانشه
در اجرای خط لوله پلی اتیلن، ترانشه باید متناسب با مشخصات لوله و شرایط پروژه طراحی و اجرا شود. قطر و SDR لوله، نوع خاک، عمق دفن، سطح آب زیرزمینی، بارهای واردشده از سطح زمین و وجود یا نبود ترافیک، از عوامل مؤثر در تعیین ابعاد و جزئیات اجرایی ترانشه هستند.
به همین دلیل نمیتوان یک عدد ثابت را برای عرض یا عمق تمام ترانشهها در نظر گرفت. ابعاد ترانشه باید براساس نقشههای اجرایی، مشخصات فنی پروژه و استانداردها و دستورالعملهای مربوط تعیین شود.
یکی از الزامات مهم، ایجاد بستری یکنواخت و عاری از سنگهای تیز، کلوخههای بزرگ و اجسام سخت است؛ زیرا این عوامل میتوانند به جداره لوله آسیب وارد کنند یا باعث ایجاد تنشهای موضعی شوند.
همچنین فضای کافی باید برای قرارگیری صحیح لوله، اجرای اتصالات، بازرسی و قرار دادن مصالح پیرامونی وجود داشته باشد.

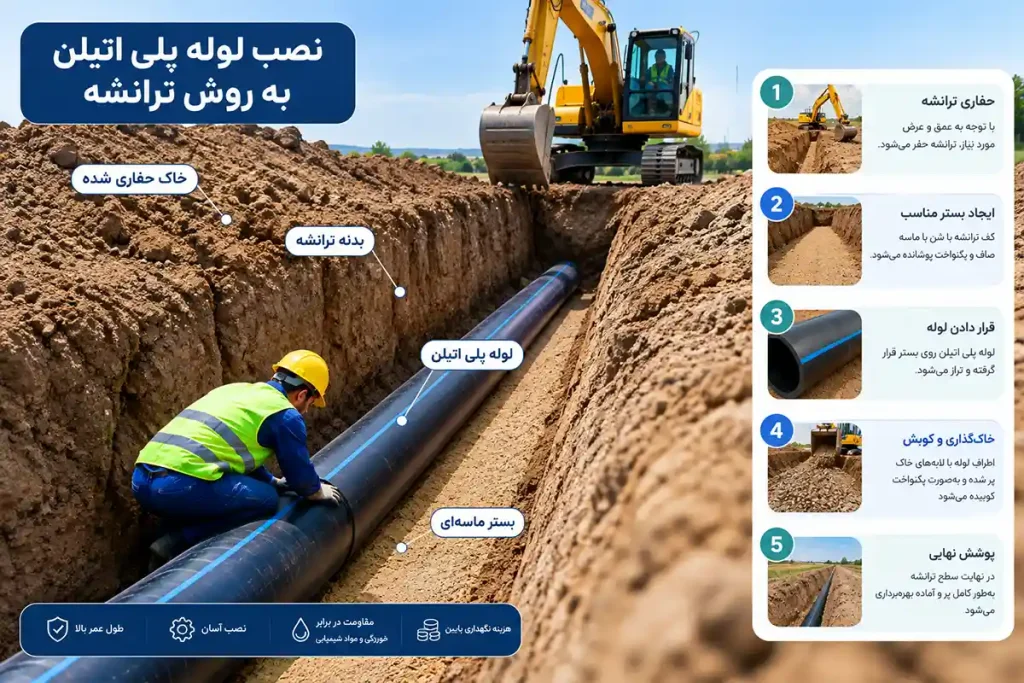

مراحل نصب لوله پلی اتیلن در ترانشه
فرآیند اجرای لوله پلی اتیلن در ترانشه را میتوان در چند مرحله اصلی انجام داد.
۱. بررسی مسیر و حفر ترانشه
ابتدا مسیر اجرای خط لوله مشخص و شرایط زمین بررسی میشود. سپس ترانشه با ابعاد متناسب با قطر لوله، عمق مورد نیاز و شرایط اجرایی پروژه حفاری میشود.
در زمان حفاری، وضعیت خاک و پایداری دیوارههای ترانشه نیز باید مورد توجه قرار گیرد. در ترانشههای عمیق یا خاکهای ناپایدار، استفاده از روشهای مناسب ایمنسازی و پایدارسازی دیواره ضروری است.
پیش از حفاری نیز باید مسیر تأسیسات موجود، شرایط محیطی و وضعیت زمین بررسی شود تا عملیات حفاری با کمترین خطر و مشکل اجرایی انجام شود.
۲. آمادهسازی بستر ترانشه
کف ترانشه باید تا حد امکان یکنواخت و مناسب قرارگیری لوله باشد. اگر خاک طبیعی بستر برای اجرای لوله مناسب نباشد، باید براساس مشخصات فنی پروژه اصلاح شود.
هدف از آمادهسازی بستر، ایجاد تکیهگاهی مناسب و یکنواخت برای لوله و جلوگیری از تماس مستقیم آن با سنگ، قطعات سخت یا نقاط نامناسب است.
در صورت پیشبینی در مشخصات فنی پروژه، میتوان از ماسه یا مصالح دانهبندیشده مناسب برای ایجاد بستر و مصالح پیرامونی استفاده کرد.
کیفیت بستر اهمیت زیادی دارد؛ زیرا لوله پلی اتیلن پس از دفن با خاک اطراف خود بهصورت یک سیستم مشترک عمل میکند. بستر نامناسب یا اجرای نادرست خاک اطراف میتواند باعث جابهجایی، تغییر شکل یا ایجاد تنش در خط لوله شود.
۳. انتقال و قرار دادن لوله در ترانشه
پیش از انتقال لوله به محل اجرا، باید سطح خارجی آن بررسی شود. لولهها باید با روش مناسب جابهجا و تخلیه شوند تا از ایجاد ضربه، کشیدگی، خراش عمیق یا سایر آسیبهای سطحی جلوگیری شود.
پس از آماده شدن بستر، لوله درون ترانشه قرار میگیرد و موقعیت آن از نظر راستا و تراز کنترل میشود.
لوله نباید هنگام قرارگیری روی سنگ، قطعات فلزی یا سایر اجسام سخت قرار بگیرد. همچنین نحوه انتقال و لولهگذاری باید به گونهای باشد که سطح خارجی لوله با لبههای تیز ترانشه یا تجهیزات نامناسب تماس پیدا نکند.
۴. اتصال لوله های پلی اتیلن
بسته به نوع پروژه، قطر لوله و مشخصات شبکه، اتصال لولههای پلی اتیلن میتواند با روشهایی مانند جوش لب به لب (Butt Fusion) یا الکتروفیوژن انجام شود.
در پروژههایی که از جوش لب به لب استفاده میشود، تمیزی سطوح، تنظیم صحیح دستگاه، دمای مناسب، فشار و زمانهای مورد نیاز در فرآیند جوشکاری اهمیت زیادی دارند.
کیفیت اتصالها باید پیش از دفن کامل خط لوله بررسی شود؛ زیرا پس از خاکریزی، دسترسی به محل اتصال دشوارتر خواهد بود.
۵. خاکریزی اطراف لوله و تراکم
پس از کنترل موقعیت لوله و اتصالات، خاکریزی اطراف لوله انجام میشود. مصالح باید بهگونهای در اطراف لوله قرار گیرند که فضای خالی و نقاط بدون تکیهگاه باقی نماند.
خاکریزی معمولاً بهصورت لایهلایه انجام میشود و در پروژههایی که تراکم مشخص مورد نیاز است، هر لایه مطابق الزامات فنی متراکم میشود.
تراکم بیش از حد یا استفاده از روش نامناسب برای متراکم کردن مصالح در مجاورت لوله نیز میتواند مشکلساز شود. بنابراین روش تراکم باید با مشخصات لوله و دستورالعملهای پروژه هماهنگ باشد.
خرید و قیمت لوله پلی اتیلن آبرسانی
شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلیاتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلیمتر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکههای انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکههای انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید میشوند.
مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور

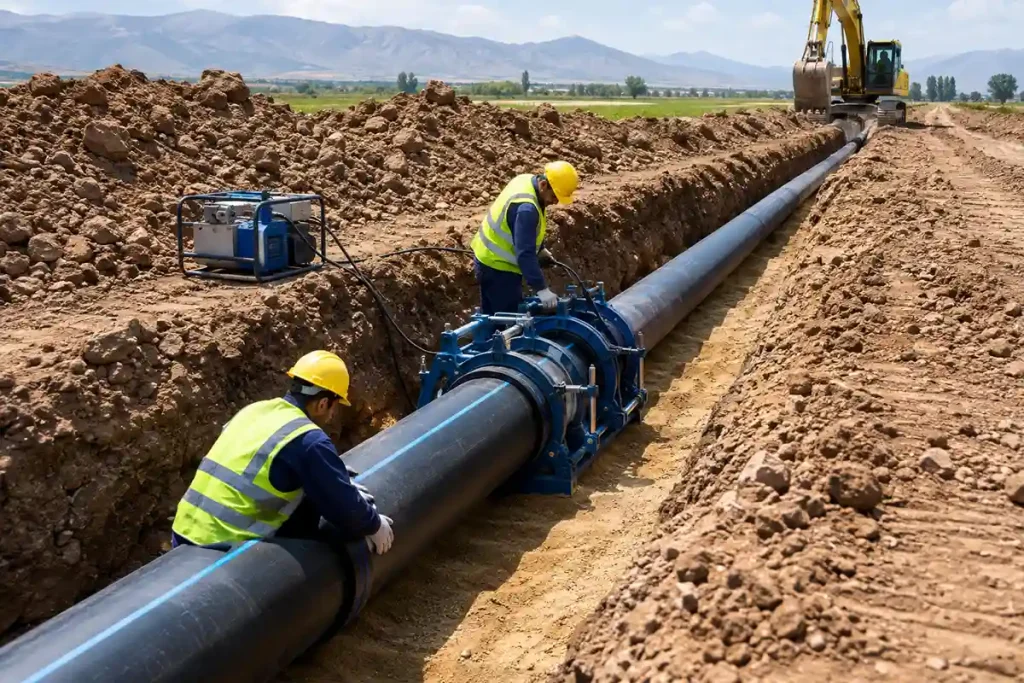

نکات فنی و اجرایی نصب لوله پلی اتیلن
علاوه بر مراحل اصلی نصب، توجه به برخی نکات اجرایی میتواند از بروز مشکلات در زمان بهرهبرداری جلوگیری کند:
- رعایت شعاع خمش مجاز لوله
- جلوگیری از آسیب به لوله در زمان حمل و جابهجایی
- کنترل کیفیت اتصالات و جوشها
- بررسی لوله و اتصالات پیش از خاکریزی نهایی
- کنترل تراز و راستای خط لوله
- توجه به شرایط ترافیکی مسیر
- رعایت الزامات ایمنی در زمان حفاری و اجرای ترانشه
رعایت این موارد باید متناسب با مشخصات لوله، شرایط پروژه و دستورالعملهای اجرایی انجام شود.
عوامل مؤثر در طراحی و ساخت ترانشه
طراحی و اجرای ترانشه به شرایط پروژه وابسته است و عوامل مختلفی باید پیش از اجرا بررسی شوند.
نوع خاک: خاکهای رسی، ماسهای، سنگی و خاکهای سست رفتار متفاوتی دارند و ممکن است برای آمادهسازی بستر به روشهای متفاوتی نیاز داشته باشند.
سطح آب زیرزمینی: وجود آب میتواند پایداری ترانشه و کیفیت بستر را تحت تأثیر قرار دهد و در برخی پروژهها نیازمند اقدامات کنترلی باشد.
بار ترافیکی: در مسیرهایی که خودرو یا ماشینآلات از سطح زمین عبور میکنند، عمق دفن و نحوه اجرای خاکریزی اهمیت بیشتری پیدا میکند.
عمق دفن: عمق مناسب دفن باید براساس مشخصات فنی پروژه و شرایط بارگذاری تعیین شود و نمیتوان یک مقدار ثابت را برای تمام پروژهها در نظر گرفت.
عرض ترانشه: فضای کافی باید برای اجرای صحیح عملیات نصب، اتصال، بازرسی و قرارگیری مناسب مصالح پیرامون لوله وجود داشته باشد.
ایمنی در گودبرداری و اجرای ترانشه
ایمنی یکی از بخشهای مهم اجرای ترانشه است. پیش از حفاری باید مسیر تأسیسات موجود، وضعیت خاک و شرایط محیطی بررسی شود.
در ترانشههای عمیق یا محلهایی که احتمال ریزش دیواره وجود دارد، باید از روشهای مناسب پایدارسازی یا حفاظت از دیوارهها استفاده شود.
ورود افراد به ترانشهای که شرایط ایمنی لازم را ندارد میتواند خطرناک باشد. بنابراین اجرای ترانشه باید همزمان از دو جنبه کیفیت نصب لوله و ایمنی عملیات اجرایی مورد توجه قرار گیرد.
کنترل آسیبهای لوله پیش از نصب
پیش از قرار دادن لوله در ترانشه، سطح خارجی آن باید بررسی شود. پلی اتیلن در برابر بسیاری از عوامل محیطی مقاومت مناسبی دارد، اما آسیبهای ایجادشده در زمان حمل، تخلیه یا نصب نباید نادیده گرفته شوند.
اگر روی لوله خراش یا آسیب قابل توجه مشاهده شود، تصمیم درباره استفاده، تعمیر یا تعویض بخش آسیبدیده باید براساس مشخصات فنی لوله و دستورالعمل پروژه انجام شود.
همچنین بهتر است عملیات انتقال و لولهگذاری به شکلی انجام شود که لوله با لبههای تیز ترانشه، سنگهای بزرگ یا تجهیزات نامناسب تماس پیدا نکند.
آزمایش و کنترل نهایی خط لوله
پس از تکمیل عملیات نصب و پیش از تحویل نهایی، خط لوله باید مطابق الزامات پروژه مورد بازرسی و آزمایش قرار گیرد.
نوع آزمایش به کاربرد خط، طراحی شبکه و مشخصات فنی پروژه بستگی دارد. در خطوط تحت فشار، آزمون فشار هیدرواستاتیک یکی از کنترلهای مهم برای ارزیابی عملکرد شبکه و شناسایی نشتیهای احتمالی است.
علاوه بر آزمایش، کنترل ظاهری اتصالات، بررسی مسیر، کنترل نقاط خاص و اطمینان از اجرای صحیح خاکریزی نیز اهمیت دارد.

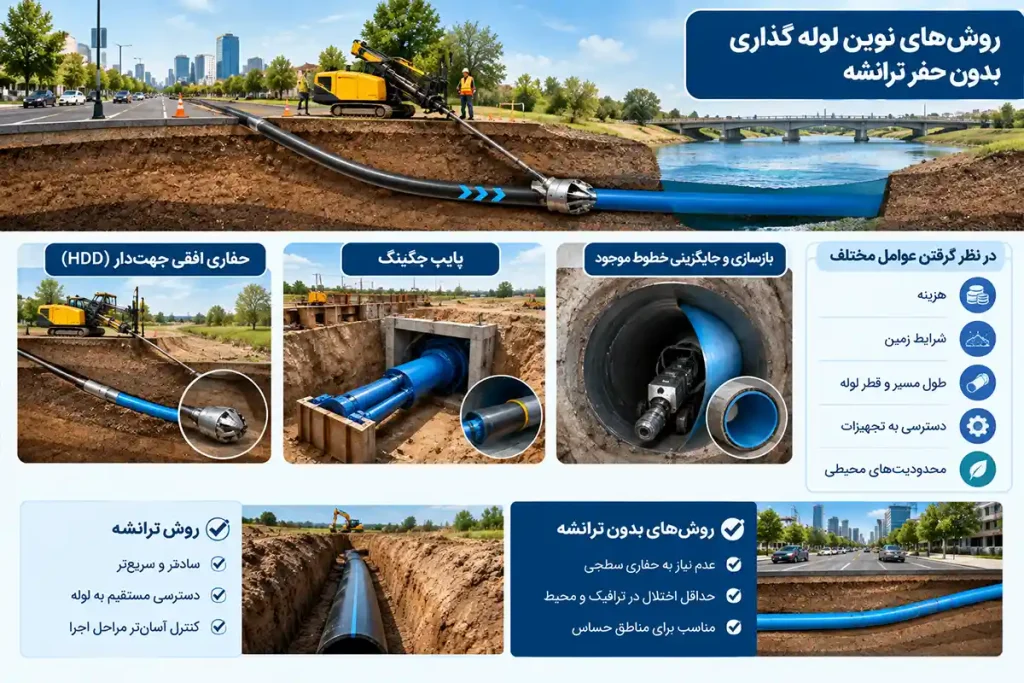

روشهای نوین لوله گذاری بدون حفر ترانشه
ترانشه تنها روش اجرای خطوط لوله نیست. در پروژههایی که حفاری سطحی باعث اختلال جدی در ترافیک، معابر شهری، خطوط ریلی، رودخانهها یا سایر زیرساختها میشود، روشهای بدون ترانشه (Trenchless) میتوانند گزینه مناسبی باشند.
از جمله روشهای بدون ترانشه میتوان به حفاری افقی جهتدار (HDD)، پایپ جکینگ و برخی روشهای بازسازی و جایگزینی خطوط موجود اشاره کرد.
انتخاب روش بدون ترانشه لزوماً به معنای بهتر بودن آن در تمام پروژهها نیست. هزینه، شرایط زمین، طول مسیر، قطر لوله، دسترسی به تجهیزات و محدودیتهای محیطی باید در انتخاب روش نصب مورد بررسی قرار گیرند.
در پروژههایی که امکان حفاری وجود دارد و محدودیت جدی در سطح زمین وجود ندارد، روش ترانشه همچنان به دلیل سادگی، دسترسی مستقیم و امکان کنترل مراحل اجرا، یکی از گزینههای اصلی اجرای خطوط پلی اتیلن محسوب میشود.
آیا روش ترانشه برای پروژه شما مناسب است؟
پاسخ به این سؤال به شرایط پروژه بستگی دارد.
ترانشه را نمیتوان برای تمام پروژهها بهترین روش دانست؛ اما همچنان یکی از متداولترین و قابلکنترلترین روشها برای اجرای خطوط مدفون پلی اتیلن است.
در پروژههایی که فضای کافی برای حفاری وجود دارد، محدودیتهای شهری یا ترافیکی شدید وجود ندارد و شرایط خاک قابل مدیریت است، این روش میتواند گزینهای اقتصادی و عملی باشد.
در مقابل، در مسیرهای پرترافیک، مناطق شهری متراکم یا محلهایی که عبور خط از زیر موانع مهم اجتنابناپذیر است، بررسی روشهای بدون ترانشه میتواند منطقیتر باشد.
در نهایت، کیفیت اجرای ترانشه به اندازه انتخاب روش اهمیت دارد. حتی یک لوله پلی اتیلن باکیفیت نیز اگر روی بستر نامناسب نصب شود، اتصالات آن بهدرستی اجرا نشود یا خاکریزی اطراف آن اصولی نباشد، نمیتواند عملکرد مورد انتظار را تضمین کند.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
سخن پایانی؛ نصب لوله پلی اتیلن به روش ترانشه
نصب لوله پلی اتیلن به روش ترانشه فرآیندی است که از بررسی مسیر و حفاری شروع میشود و با آمادهسازی بستر، لولهگذاری، اتصال، خاکریزی، تراکم و آزمایش نهایی ادامه پیدا میکند.
در این فرآیند، تنها کیفیت خود لوله تعیینکننده عملکرد نهایی شبکه نیست. طراحی صحیح ترانشه، آمادهسازی مناسب بستر، اجرای اصولی اتصالات، خاکریزی کنترلشده و رعایت الزامات فنی باید در کنار یکدیگر مورد توجه قرار گیرند.
