مقاومت حرارتی لوله پلی اتیلن یکی از مهم‌ترین عواملی است که در انتخاب و طراحی خطوط لوله باید مورد توجه قرار گیرد. پلی اتیلن به دلیل انعطاف‌پذیری، مقاومت در برابر خوردگی و دوام بالا، در بسیاری از پروژه‌های انتقال آب، فاضلاب، کشاورزی و صنایع مختلف استفاده می‌شود؛ اما عملکرد مکانیکی این ماده با تغییر دما ثابت نمی‌ماند.
برای مثال، ممکن است آب داخل یک خط لوله دمای نسبتاً پایینی داشته باشد، اما سطح خارجی لوله که در معرض تابش مستقیم خورشید قرار گرفته، دمای بسیار بالاتری پیدا کند. در چنین شرایطی، ظرفیت تحمل فشار لوله کاهش می‌یابد و اگر این موضوع در طراحی لحاظ نشود، احتمال تغییر شکل، کاهش عمر مفید یا حتی شکست لوله افزایش پیدا می‌کند.
در ادامه، مقاومت حرارتی لوله‌های پلی اتیلن، تأثیر دما بر فشار کاری، رفتار PE100 و PE80 در دماهای مختلف و نکات مهم انتخاب و اجرای این لوله‌ها را بررسی می‌کنیم.
محدوده دمای مجاز لوله پلی اتیلن چقدر است؟
لوله‌های پلی اتیلن مانند PE80 و PE100 در شرایط استاندارد، معمولاً برای کارکرد فشاری بر مبنای دمای مرجع ۲۰ درجه سانتی‌گراد رده‌بندی می‌شوند. افزایش دما باعث کاهش استحکام و ظرفیت تحمل فشار پلی اتیلن می‌شود و به همین دلیل، برای کار در دماهای بالاتر باید فشار مجاز با استفاده از ضریب کاهش فشار یا Derating Factor اصلاح شود.
پلی اتیلن یک ترموپلاستیک است؛ یعنی خواص مکانیکی آن تحت تأثیر دما قرار می‌گیرد. هرچه دمای کاری افزایش پیدا کند، مدول و مقاومت مکانیکی ماده کاهش می‌یابد و لوله تحت فشار داخلی، مستعد تغییر شکل بیشتری خواهد بود.
به‌طور کلی باید سه نکته را در نظر داشت:
- فشار نامی لوله‌های پلی اتیلن معمولاً در دمای مرجع ۲۰ درجه سانتی‌گراد تعیین می‌شود.
- با افزایش دما، فشار کاری مجاز لوله کاهش پیدا می‌کند.
- دمای پایین معمولاً باعث افزایش سختی پلی اتیلن می‌شود، اما در شرایط بسیار سرد، مقاومت آن در برابر ضربه و تنش‌های ناگهانی می‌تواند کاهش یابد.
بنابراین، نمی‌توان فشار نامی درج‌شده روی لوله، مانند PN10 یا PN16، را در تمام دماها به‌عنوان فشار کاری مجاز در نظر گرفت.
قیمت و خرید لوله پلی اتیلن گازی PE100
تولید لوله پلی‌اتیلن گازرسانی با مواد اولیه PE100 در شرکت سلسله آب حیات کرمان، در سایزهای ۲۵ تا ۲۲۵ میلی‌متر (تا ۴۰۰ میلی‌متر سفارشی). ظرفیت تولید سالانه ۶۰۰۰ تن با ۶ خط تولید فعال و کنترل کیفیت آزمایشگاهی، مطابق استاندارد ملی ایران و استانداردهای بین‌المللی برای شبکه‌های توزیع گاز کشور.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
ضریب کاهش فشار لوله پلی اتیلن در دماهای بالا
برای استفاده از لوله پلی اتیلن در دماهای بالاتر از دمای مرجع، باید از ضریب کاهش فشار استفاده شود. این ضریب نشان می‌دهد که ظرفیت فشار قابل استفاده لوله نسبت به فشار نامی آن چقدر کاهش پیدا می‌کند.
به‌صورت ساده می‌توان رابطه زیر را در نظر گرفت:
PFA = PN × fT
در این رابطه:
- PFA: فشار کاری مجاز در دمای موردنظر
- PN: فشار نامی لوله در شرایط مرجع
- fT: ضریب کاهش فشار ناشی از افزایش دما
به عنوان نمونه، اگر ضریب کاهش فشار یک لوله در دمای مشخص برابر ۰٫۷۴ باشد، ظرفیت فشار آن در آن دما حدود ۷۴ درصد ظرفیت اسمی آن در شرایط مرجع خواهد بود.
جدول نمونه کاهش فشار PE100 در دماهای مختلف
| دمای کاری | ضریب تقریبی کاهش فشار | فشار متناظر برای لوله PN16 |
| ۲۰°C | ۱٫۰۰ | ۱۶ بار |
| ۳۰°C | ۰٫۸۷ | ۱۳٫۹ بار |
| ۴۰°C | ۰٫۷۴ | ۱۱٫۸ بار |
| ۵۰°C | ۰٫۶۲ | ۹٫۹ بار |
| ۶۰°C | ۰٫۵۰ | ۸ بار |
توجه: ضرایب فوق صرفاً برای نشان دادن روش محاسبه هستند و مقدار دقیق ضریب کاهش فشار باید بر اساس استاندارد مربوط به لوله، گرید مواد اولیه، سازنده و شرایط واقعی سرویس تعیین شود. همچنین نمی‌توان بر اساس این جدول، عمر مشخصی برای لوله در یک دمای خاص تعیین کرد؛ عمر لوله به تنش، فشار، دما، کیفیت ماده، شرایط محیطی و الزامات استاندارد طراحی وابسته است.
آیا لوله پلی اتیلن در برابر سرمای شدید و یخ‌زدگی مقاوم است؟
پلی اتیلن در مقایسه با بسیاری از مواد سخت و شکننده، انعطاف‌پذیری بالایی دارد و به همین دلیل عملکرد مناسبی در شرایط دمای پایین از خود نشان می‌دهد. با این حال، این موضوع به معنای مصونیت کامل لوله در برابر یخ‌زدگی نیست.
هنگام یخ زدن آب داخل لوله، حجم آب افزایش پیدا می‌کند. انعطاف‌پذیری پلی اتیلن می‌تواند امکان تغییر شکل موضعی لوله را فراهم کند و در برخی شرایط، احتمال آسیب ناشی از انبساط یخ را کاهش دهد؛ اما اگر یخ‌زدگی کامل، طولانی‌مدت یا همراه با محدودیت حرکت لوله باشد، همچنان امکان ایجاد آسیب وجود دارد.
در اجرای لوله‌های پلی اتیلن در هوای سرد، چند نکته اهمیت ویژه‌ای دارد:
اجرای جوش بات فیوژن در هوای سرد
دمای محیط روی فرآیند جوشکاری تأثیر می‌گذارد. در دماهای پایین یا شرایط باد شدید، باید دستورالعمل سازنده دستگاه و الزامات استاندارد جوشکاری رعایت شود. در صورت نیاز، محل اتصال باید در برابر باد، بارندگی و سرمای شدید محافظت شود تا فرآیند حرارت‌دهی و سرد شدن اتصال به‌درستی انجام شود.
کاهش مقاومت در برابر ضربه
در دماهای بسیار پایین، رفتار پلی اتیلن نسبت به ضربه تغییر می‌کند. به همین دلیل، حمل، تخلیه و جابه‌جایی لوله در هوای سرد باید با دقت بیشتری انجام شود و از وارد کردن ضربه‌های شدید به لوله جلوگیری شود.
انبساط و انقباض حرارتی لوله پلی اتیلن
یکی از ویژگی‌های مهم پلی اتیلن، ضریب انبساط حرارتی نسبتاً بالای آن است. مقدار تقریبی این ضریب برای پلی اتیلن در حدود:
1.5 × 10⁻⁴ K⁻¹
در نظر گرفته می‌شود.
به همین دلیل، تغییر دما می‌تواند باعث تغییر طول قابل‌توجه لوله شود.
برای مثال، اگر یک لوله ۱۰۰ متری با افزایش دمای متوسط ۱۰ درجه سانتی‌گراد مواجه شود، تغییر طول آزاد آن تقریباً برابر است با:
ΔL = α × L × ΔT
در نتیجه:
ΔL ≈ 0.15 متر
یعنی حدود ۱۵ سانتی‌متر تغییر طول.
این تغییر طول در خطوط مدفون معمولاً تا حد زیادی توسط اصطکاک و مقاومت خاک کنترل می‌شود، اما در خطوط روکار، خطوط هوایی و مسیرهایی که آزادی حرکت بیشتری دارند، باید در طراحی لحاظ شود.

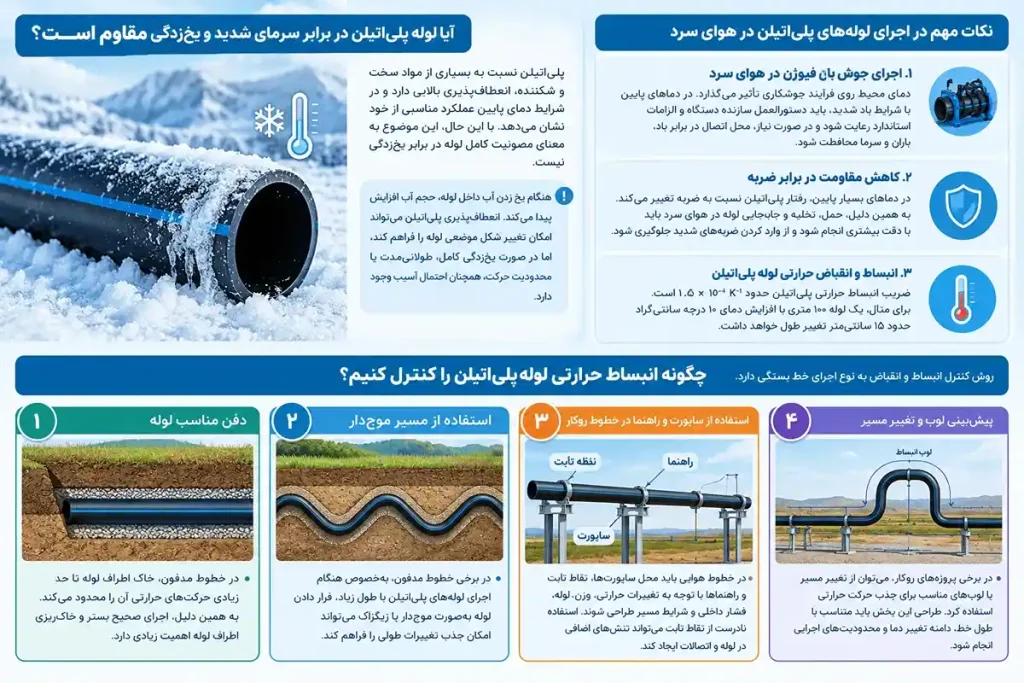

چگونه انبساط حرارتی لوله پلی اتیلن را کنترل کنیم؟
روش کنترل انبساط و انقباض به نوع اجرای خط بستگی دارد.
۱. دفن مناسب لوله
در خطوط مدفون، خاک اطراف لوله تا حد زیادی حرکت‌های حرارتی آن را محدود می‌کند. به همین دلیل، اجرای صحیح بستر و خاک‌ریزی اطراف لوله اهمیت زیادی دارد.
۲. استفاده از مسیر موج‌دار
در برخی خطوط مدفون، به‌خصوص هنگام اجرای لوله‌های پلی اتیلن با طول زیاد، قرار دادن لوله به‌صورت موج‌دار یا زیگزاگ می‌تواند امکان جذب تغییرات طولی را فراهم کند.
۳. استفاده از ساپورت و راهنما در خطوط روکار
در خطوط هوایی باید محل ساپورت‌ها، نقاط ثابت و راهنماها با توجه به تغییرات حرارتی، وزن لوله، فشار داخلی و شرایط مسیر طراحی شوند. استفاده نادرست از نقاط ثابت می‌تواند تنش‌های اضافی در لوله و اتصالات ایجاد کند.
۴. پیش‌بینی لوپ و تغییر مسیر
در برخی پروژه‌های روکار، می‌توان از تغییر مسیر یا لوپ‌های مناسب برای جذب حرکت حرارتی استفاده کرد. طراحی این بخش باید متناسب با طول خط، دامنه تغییر دما و محدودیت‌های اجرایی انجام شود.

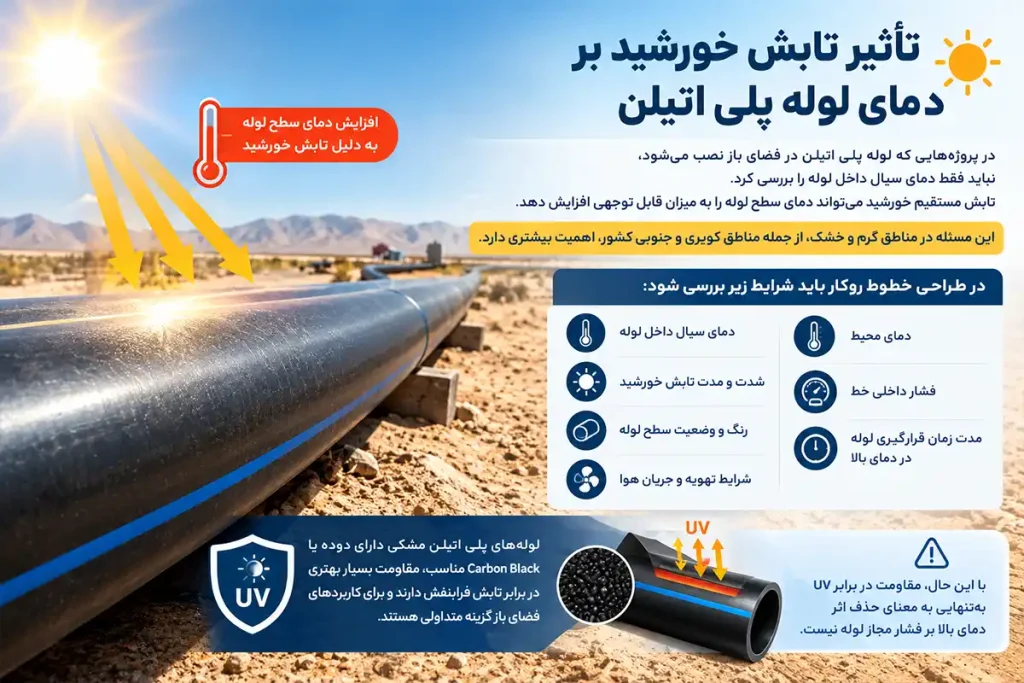

تأثیر تابش خورشید بر دمای لوله پلی اتیلن
در پروژه‌هایی که لوله پلی اتیلن در فضای باز نصب می‌شود، نباید فقط دمای سیال داخل لوله را بررسی کرد. تابش مستقیم خورشید می‌تواند دمای سطح لوله را به میزان قابل‌توجهی افزایش دهد.
این مسئله در مناطق گرم و خشک، از جمله مناطق کویری و جنوبی کشور، اهمیت بیشتری دارد.
بنابراین در طراحی خطوط روکار باید شرایط زیر بررسی شود:
- دمای سیال داخل لوله
- دمای محیط
- شدت و مدت تابش خورشید
- رنگ و وضعیت سطح لوله
- شرایط تهویه و جریان هوا
- فشار داخلی خط
- مدت زمان قرارگیری لوله در دمای بالا
لوله‌های پلی اتیلن مشکی دارای دوده یا Carbon Black مناسب، مقاومت بسیار بهتری در برابر تابش فرابنفش دارند و برای کاربردهای فضای باز گزینه متداولی هستند. با این حال، مقاومت در برابر UV به‌تنهایی به معنای حذف اثر دمای بالا بر فشار مجاز لوله نیست.
PE100 یا PE80؛ کدام‌یک برای دمای بالا مناسب‌تر است؟
PE80 و PE100 هر دو از گریدهای مورد استفاده در تولید لوله‌های تحت فشار هستند، اما PE100 از نظر استحکام هیدروستاتیک بلندمدت، امکان دستیابی به تنش طراحی بالاتر و نسبت استحکام به وزن، مزایای مشخصی دارد.
با این حال، نباید تصور کرد که PE100 در برابر دمای بالا بدون محدودیت عمل می‌کند.
افزایش دما ظرفیت تحمل فشار هر دو گرید را کاهش می‌دهد و انتخاب نهایی باید بر اساس استاندارد، دمای واقعی سرویس، فشار، SDR، مدت زمان کارکرد و مشخصات ماده انجام شود.
در پروژه‌هایی که دمای سیال به‌طور مداوم بالاتر از محدوده معمول انتقال آب سرد است، انتخاب لوله نباید صرفاً بر اساس عبارت PE100 یا PE80 انجام شود. در چنین شرایطی، استفاده از گریدهای مناسب دمای بالا مانند PE-RT یا سایر مواد مهندسی‌شده برای سرویس گرم نیز می‌تواند مورد بررسی قرار گیرد.
انتخاب رده فشاری لوله بر اساس دمای پروژه
برای انتخاب صحیح لوله، ابتدا باید حداکثر دمای واقعی سرویس مشخص شود. سپس ضریب کاهش فشار مربوط به همان شرایط از استاندارد یا مستندات فنی سازنده استخراج شود.
رابطه ساده محاسبه فشار نامی موردنیاز به شکل زیر است:
PN_required = P_working / fT
برای مثال، اگر فشار کاری موردنیاز سیستم ۶ بار و ضریب کاهش فشار در دمای طراحی ۰٫۷۴ باشد:
PN_required = 6 / 0.74 ≈ 8.1 bar
بنابراین، در یک انتخاب ساده و با فرض اینکه سایر الزامات طراحی نیز تأمین شده باشند، رده اسمی بالاتر مانند PN10 می‌تواند بررسی شود.
البته در طراحی واقعی، تنها فشار کاری پایدار ملاک نیست و باید فشارهای گذرا، ضربه قوچ، فشار استاتیک، شرایط نصب و الزامات استاندارد نیز بررسی شوند.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
چک‌لیست انتخاب لوله پلی اتیلن بر اساس دما
برای انتخاب مهندسی لوله پلی اتیلن می‌توان مراحل زیر را دنبال کرد:
۱. تعیین حداکثر دمای واقعی
حداکثر دمای سیال و شرایط محیطی را مشخص کنید. در خطوط روکار، اثر تابش خورشید نیز باید در نظر گرفته شود.
۲. تعیین فشار کاری
فشار کاری عادی و همچنین فشارهای گذرا و احتمالی سیستم را مشخص کنید.
۳. استخراج ضریب کاهش فشار
ضریب مناسب را از استاندارد مربوطه یا اطلاعات فنی معتبر سازنده لوله دریافت کنید.
۴. انتخاب رده مناسب لوله
پس از اعمال ضریب کاهش فشار، PN و SDR مناسب را انتخاب کنید و اطمینان حاصل کنید که لوله برای فشار و دمای موردنظر قابلیت استفاده دارد.
۵. بررسی جنس و کیفیت مواد اولیه
لوله باید از مواد اولیه مناسب و مطابق استاندارد تولید شده باشد. برای خطوط در معرض نور خورشید، وجود مقدار مناسب Carbon Black و رعایت الزامات مقاومت در برابر UV اهمیت دارد.
۶. بررسی شرایط نصب
نحوه دفن، ساپورت‌گذاری، جوشکاری، انبساط حرارتی، شرایط محیطی و نحوه بهره‌برداری نیز باید در طراحی لحاظ شوند.
جمع بندی؛ مقاومت حرارتی لوله پلی اتیلن | راهنمای فنی و نکات کاربردی
مقاومت حرارتی لوله پلی اتیلن یک مقدار ثابت نیست و با افزایش دما، ظرفیت تحمل فشار آن کاهش پیدا می‌کند. به همین دلیل، استفاده از لوله‌ای با فشار نامی مناسب در دمای ۲۰ درجه سانتی‌گراد، به‌تنهایی برای اطمینان از عملکرد آن در دماهای بالاتر کافی نیست.
در پروژه‌هایی که لوله در معرض دمای بالا، تابش مستقیم خورشید یا سیال گرم قرار دارد، باید دمای واقعی سرویس، فشار کاری، ضریب کاهش فشار، SDR و مشخصات گرید پلی اتیلن به‌صورت هم‌زمان بررسی شوند.
همچنین در خطوط مدفون و روکار، انبساط و انقباض حرارتی باید متناسب با شرایط نصب کنترل شود. انتخاب صحیح مواد اولیه، اجرای استاندارد اتصالات و توجه به شرایط محیطی، نقش مهمی در افزایش دوام و ایمنی خط لوله دارد.
در نهایت، برای دماهای بالاتر و کاربردهای تخصصی، انتخاب لوله نباید تنها بر اساس PN یا نام گرید PE100 انجام شود و لازم است سازگاری ماده با دما، فشار و طول عمر مورد انتظار پروژه به‌صورت مهندسی بررسی شود.
