گرید لوله پلی اتیلن چیست؟ معرفی کامل انواع گریدها

گرید لوله پلی اتیلن مشخص می‌کند که لوله از چه نوع ماده اولیه‌ای تولید شده و چه میزان مقاومت مکانیکی و فشاری دارد. انتخاب گرید مناسب، مستقیماً بر طول عمر، تحمل فشار، مقاومت در برابر ترک و عملکرد لوله در شرایط کاری مختلف تأثیر می‌گذارد.

در صنعت لوله پلی اتیلن، اصطلاحاتی مانند HDPE، LDPE و LLDPE به نوع و ساختار پلی‌اتیلن اشاره دارند؛ در حالی که PE63، PE80 و PE100 به رده‌های مقاومتی مورد استفاده در ساخت لوله مربوط می‌شوند. به همین دلیل، این دو دسته نباید با یکدیگر اشتباه گرفته شوند.

در این مقاله تفاوت انواع پلی اتیلن، گریدهای PE63، PE80 و PE100، ویژگی‌های هرکدام و معیارهای انتخاب گرید مناسب برای لوله‌های آبرسانی، گازرسانی، آبیاری، فاضلاب و کاربردهای صنعتی را بررسی می‌کنیم.

گرید لوله پلی اتیلن چیست؟

گرید لوله پلی اتیلن به نوع مواد اولیه مورد استفاده در تولید لوله گفته می‌شود که بر اساس ساختار مولکولی، چگالی، مقاومت مکانیکی و تحمل فشار طبقه‌بندی می‌شوند. هر گرید ویژگی‌های فیزیکی و شیمیایی متفاوتی دارد و برای کاربرد مشخصی طراحی شده است.

در تولید لوله پلی اتیلن، مواد اولیه به شکل گرانول وارد دستگاه اکستروژن شده و پس از ذوب و شکل‌دهی به لوله تبدیل می‌شوند. کیفیت این گرانول‌ها به طور مستقیم بر مقاومت، انعطاف‌پذیری، طول عمر و عملکرد لوله تأثیر می‌گذارد.

در پروژه‌های انتقال آب، گاز یا سیالات صنعتی، انتخاب گرید مناسب اهمیت زیادی دارد؛ زیرا لوله باید بتواند در مدت زمان طولانی فشار داخلی، تنش‌های محیطی و شرایط مختلف آب‌وهوایی را تحمل کند.

سفارش و قیمت اتصالات انواع لوله پلی اتیلن HDPE و کشاورزی

اتصالات لوله پلی‌اتیلن فشارقوی و کشاورزی تولید شده از مواد اولیه باکیفیت، مناسب شبکه‌های آبرسانی، آبیاری و خطوط انتقال سیالات. طراحی استاندارد با آب‌بندی مطمئن، مقاومت بالا در فشار و خوردگی و سازگاری کامل با لوله‌های پلی‌اتیلن برای نصب سریع و عمر طولانی در پروژه‌های صنعتی و کشاورزی.

مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

مشاوره و استعلام قیمت

تفاوت نوع پلی اتیلن با گرید لوله چیست؟

یکی از اشتباهات رایج هنگام انتخاب لوله پلی اتیلن، یکسان دانستن اصطلاحاتی مانند HDPE و PE100 است. این دو اصطلاح یک مفهوم ندارند.

HDPE به نوع پلی‌اتیلن با دانسیته بالا اشاره می‌کند و ویژگی‌هایی مانند استحکام و مقاومت شیمیایی بالا دارد. اما PE100 یک رده مقاومتی برای مواد مورد استفاده در لوله‌های تحت فشار است که بر اساس مقاومت هیدرواستاتیکی بلندمدت ماده تعریف می‌شود.

بنابراین ممکن است یک لوله از ماده پایه HDPE تولید شود و هم‌زمان دارای رده مقاومتی PE100 باشد. در انتخاب لوله، علاوه بر نوع پلیمر، باید مشخصات فنی مانند PE100 یا PE80، SDR، فشار اسمی، قطر و ضخامت دیواره نیز بررسی شود.

انواع گرید پلی اتیلن بر اساس دانسیته

پلی‌اتیلن‌ها بر اساس چگالی و ساختار مولکولی در گروه‌های مختلفی قرار می‌گیرند. مهم‌ترین انواع مرتبط با تولید محصولات لوله‌ای عبارت‌اند از:

• LDPE
• LLDPE
• MDPE
• HDPE
• UHMWPE

هرچه شاخه‌های جانبی زنجیره پلیمر کمتر باشد، چگالی، استحکام و مقاومت مکانیکی افزایش پیدا می‌کند.

LDPE؛ پلی اتیلن سبک

LDPE ساختار شاخه‌دار و انعطاف‌پذیری بالایی دارد و بیشتر در محصولات و لوله‌های انعطاف‌پذیر و کم‌فشار کاربرد دارد.

LLDPE؛ پلی اتیلن سبک خطی

LLDPE در مقایسه با LDPE مقاومت کششی و پارگی بالاتری دارد و در برخی محصولات انعطاف‌پذیر و کاربردهای صنعتی استفاده می‌شود.

MDPE؛ پلی اتیلن با دانسیته متوسط

MDPE از نظر خواص مکانیکی بین پلی‌اتیلن سبک و سنگین قرار می‌گیرد و به دلیل مقاومت مناسب در برابر ترک و تنش، در برخی کاربردهای لوله‌ای، از جمله شبکه‌های گاز، استفاده شده است.

HDPE؛ پلی اتیلن سنگین

HDPE دارای استحکام و مقاومت شیمیایی بالایی است و یکی از مواد اصلی مورد استفاده در تولید لوله‌های پلی اتیلن محسوب می‌شود. لوله‌های تحت فشار آب و بسیاری از لوله‌های صنعتی از خانواده مواد پلی‌اتیلن با دانسیته بالا تولید می‌شوند.

UHMWPE؛ پلی اتیلن با وزن مولکولی بسیار بالا

UHMWPE به دلیل وزن مولکولی بسیار بالا، مقاومت سایشی و ضربه‌ای قابل‌توجهی دارد و بیشتر در کاربردهای تخصصی و قطعات ضدسایش استفاده می‌شود و با گریدهای متداول لوله‌های آبرسانی یکسان نیست.

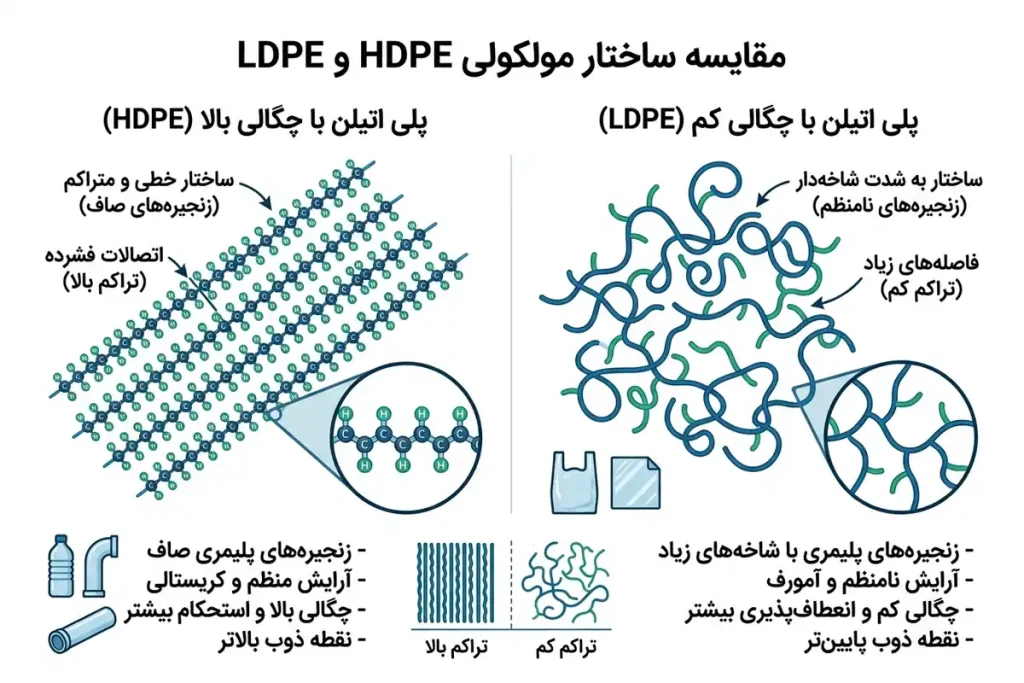

تفاوت HDPE، LDPE و LLDPE

این مقایسه بر اساس تفاوت کلی این مواد است و مشخصات نهایی یک لوله باید بر اساس استاندارد و گرید اعلام‌شده توسط تولیدکننده بررسی شود.

تفاوت گریدهای PE63، PE80 و PE100

تفاوت گریدهای PE63، PE80 و PE100

PE63، PE80 و PE100 به رده‌های مقاومتی مواد پلی‌اتیلن مورد استفاده برای تولید لوله اشاره دارند. معیار اصلی این دسته‌بندی، Minimum Required Strength یا MRS است که مقاومت هیدرواستاتیکی بلندمدت ماده را بیان می‌کند.

به‌صورت کلی:

PE63

PE63 از رده‌های قدیمی‌تر مواد پلی‌اتیلن لوله‌ای است و در مقایسه با PE80 و PE100 برای دستیابی به یک فشار کاری مشخص معمولاً به ضخامت بیشتری نیاز دارد. به همین دلیل استفاده از آن در بسیاری از پروژه‌های جدید محدود شده است.

PE80

PE80 مقاومت هیدرواستاتیکی بالاتری نسبت به PE63 دارد و در برخی کاربردهای آبرسانی، گازرسانی و خطوط تحت فشار استفاده شده و همچنان در برخی پروژه‌ها کاربرد دارد.

PE100

PE100 دارای MRS برابر با 10 مگاپاسکال است و در مقایسه با گریدهای قدیمی‌تر، امکان طراحی لوله‌های تحت فشار با نسبت مقاومت به وزن مناسب‌تر را فراهم می‌کند.

یکی از مزایای مهم PE100 این است که برای یک فشار و قطر مشخص، بسته به استاندارد و طراحی، می‌توان به ضخامت دیواره مناسب‌تری نسبت به گریدهای با مقاومت پایین‌تر رسید. این موضوع می‌تواند وزن لوله، هزینه حمل و برخی هزینه‌های اجرایی را کاهش دهد.

البته انتخاب PE100 به‌تنهایی به معنای مناسب بودن لوله برای هر پروژه نیست و باید عواملی مانند فشار کاری، SDR، قطر لوله، دمای سیال، شرایط نصب و استاندارد تولید نیز بررسی شوند.

گرید لوله پلی اتیلن را چگونه انتخاب کنیم؟

انتخاب گرید مناسب فقط بر اساس نام PE80 یا PE100 انجام نمی‌شود. برای انتخاب صحیح باید شرایط واقعی پروژه بررسی شود.

مهم‌ترین عوامل عبارت‌اند از:

• فشار کاری و فشار مورد انتظار شبکه
• نوع سیال و خواص شیمیایی آن
• قطر و ضخامت لوله
• SDR و فشار اسمی لوله
• دمای کاری
• شرایط نصب و بارهای خارجی
• احتمال ضربه یا تنش‌های محیطی
• استاندارد مورد نیاز پروژه
• عمر طراحی مورد انتظار

برای مثال، در یک خط انتقال آب تحت فشار، انتخاب ماده اولیه باید همراه با بررسی SDR و فشار کاری انجام شود. در مقابل، در لوله‌های فاضلاب ثقلی، مقاومت حلقوی و طراحی سازه‌ای لوله اهمیت بیشتری پیدا می‌کند.

گرید مواد اولیه در لوله‌ های تک‌جداره و دوجداره

نوع ماده اولیه و الزامات فنی لوله به کاربرد آن بستگی دارد.

لوله پلی اتیلن تک‌جداره

لوله‌های تک‌جداره می‌توانند برای انتقال آب، گاز، فاضلاب تحت فشار و سیالات صنعتی مورد استفاده قرار گیرند. در کاربردهای تحت فشار، موادی مانند PE80 و PE100 رایج هستند و انتخاب نهایی باید بر اساس فشار کاری و استاندارد پروژه انجام شود.

لوله دوجداره کاروگیت

لوله‌های دوجداره کاروگیت معمولاً برای شبکه‌های فاضلاب و زهکشی ثقلی استفاده می‌شوند. در این لوله‌ها علاوه بر خواص ماده، مقاومت حلقوی، طراحی جداره و عملکرد لوله در برابر بارهای خارجی اهمیت زیادی دارد.

بنابراین نمی‌توان صرفاً بر اساس عبارت «HDPE» یا «PE100» درباره مناسب بودن یک لوله دوجداره قضاوت کرد؛ مشخصات فنی کامل محصول و استاندارد تولید باید بررسی شود.

مهم‌ترین خواص فیزیکی و شیمیایی گریدهای لوله پلی اتیلن

کیفیت مواد اولیه با انجام آزمون‌های استاندارد مشخص می‌شود.

شاخص جریان مذاب (MFI)

MFI میزان روان بودن پلیمر در حالت مذاب را نشان می‌دهد و یکی از مهم‌ترین شاخص‌های کنترل کیفیت مواد اولیه است.

مقاومت در برابر ترک تنشی (ESCR)

این آزمون مقاومت لوله را در برابر ایجاد ترک‌های ناشی از تنش‌های محیطی بررسی می‌کند.

زمان القای اکسایش (OIT)

این شاخص میزان مقاومت پلیمر در برابر اکسید شدن و تخریب حرارتی را مشخص می‌کند و نقش مهمی در افزایش طول عمر لوله دارد.

چرا مشخصات فنی مواد اولیه اهمیت دارد؟

گرید درج‌شده روی محصول به‌تنهایی برای ارزیابی کیفیت لوله کافی نیست. مشخصات فنی ماده اولیه، آزمون‌های کنترل کیفیت، الزامات استاندارد و نتایج آزمون‌های انجام‌شده روی لوله نیز باید بررسی شوند.

به همین دلیل هنگام خرید لوله پلی اتیلن، بهتر است علاوه بر گرید ماده، استاندارد تولید، فشار کاری، SDR، ضخامت، مشخصات ماده اولیه و مدارک کنترل کیفیت نیز از تولیدکننده یا تأمین‌کننده دریافت شود.

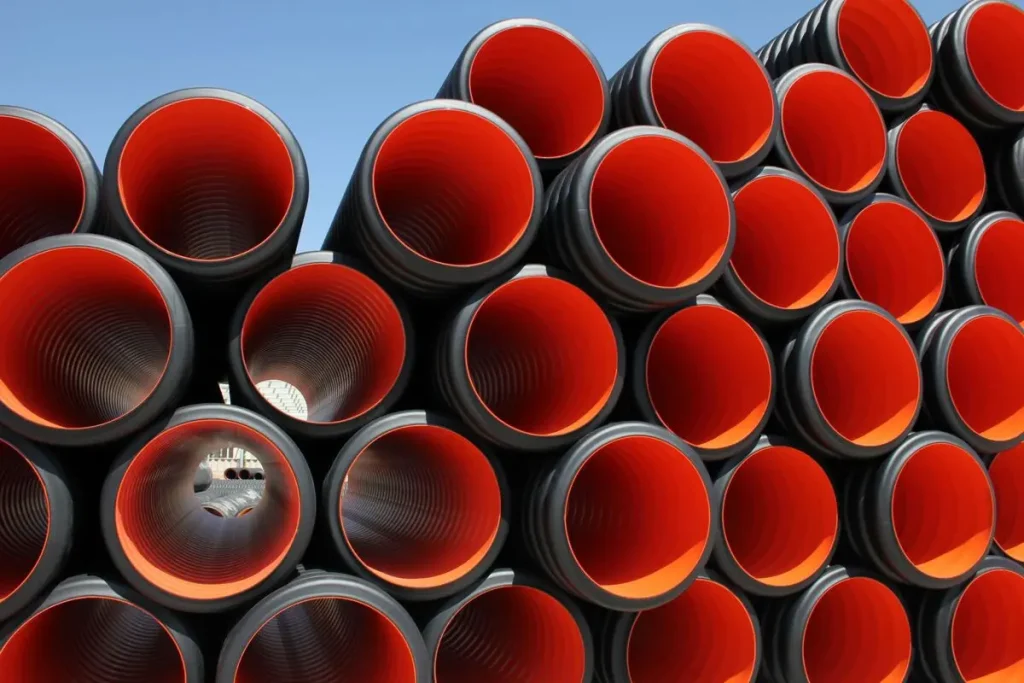

قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی

شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان

مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

مشاوره و استعلام قیمت

کدام گرید لوله پلی اتیلن برای هر کاربرد مناسب است؟

گرید مناسب به شرایط طراحی و استاندارد پروژه بستگی دارد، اما به‌صورت کلی می‌توان این موارد را در نظر گرفت:

• آبرسانی تحت فشار: در بسیاری از پروژه‌ها از PE100 و در برخی پروژه‌ها از PE80 استفاده می‌شود.
• گازرسانی: انتخاب گرید باید مطابق استاندارد و الزامات شبکه گاز انجام شود؛ PE80 و PE100 از مواد مورد استفاده در این حوزه هستند.
• آبیاری: بسته به فشار کاری، قطر و نوع سیستم، مواد و گریدهای مختلف قابل استفاده هستند.
• فاضلاب ثقلی: در لوله‌های دوجداره، علاوه بر نوع پلیمر، مقاومت حلقوی و طراحی سازه‌ای اهمیت دارد.
• خطوط صنعتی: انتخاب ماده باید بر اساس نوع سیال، دما، فشار و سازگاری شیمیایی انجام شود.

بنابراین قبل از خرید، مشخصات فنی پروژه را با دیتاشیت و استاندارد لوله تطبیق دهید و صرفاً بر اساس نام گرید تصمیم‌گیری نکنید.

جهت دریافت مشاوره رایگان مهندسی برای انتخاب گرید مناسب لوله پروژه خود، هم‌اکنون با کارشناسان فنی ما تماس بگیرید.

نتیجه گیری درمورد گرید لوله پلی اتیلن

گرید لوله پلی اتیلن یکی از عوامل اصلی در تعیین مقاومت و عملکرد لوله است، اما برای انتخاب صحیح باید تفاوت میان نوع پلی‌اتیلن مانند HDPE و رده مقاومتی مانند PE80 و PE100 را در نظر گرفت.

PE100 به دلیل MRS بالاتر، در بسیاری از پروژه‌های مدرن لوله‌های تحت فشار کاربرد گسترده‌ای دارد؛ با این حال، انتخاب گرید مناسب باید بر اساس فشار کاری، SDR، نوع سیال، شرایط نصب و استاندارد پروژه انجام شود.

در نتیجه، هنگام خرید لوله پلی اتیلن بهتر است علاوه بر گرید ماده، مشخصات فنی کامل محصول و مدارک کنترل کیفیت نیز بررسی شود.
