لوله پلی اتیلن به دلیل انعطاف‌پذیری مناسب، وزن نسبتاً پایین و مقاومت در برابر بسیاری از عوامل محیطی، در پروژه‌های مختلف آبرسانی، آبیاری و انتقال سیالات استفاده میشود. این لوله‌ها با توجه به قطر، ضخامت جداره و مشخصات فنی می‌توانند به صورت شاخه‌ای یا کلاف عرضه شوند.
کلاف کردن لوله پلی اتیلن به فرآیند جمع کردن لوله به شکل حلقه‌های منظم گفته میشود. این روش می‌تواند حمل، جابه‌جایی، نگهداری و اجرای لوله را در شرایط مناسب ساده‌تر کند و امکان استفاده از طول‌های پیوسته‌تر را در برخی پروژه‌ها فراهم آورد.
البته کلاف کردن باید متناسب با مشخصات فنی لوله انجام شود. قطر لوله، ضخامت جداره، SDR، دمای محیط و حداقل شعاع خم از عوامل مهمی هستند که در تعیین ابعاد کلاف و نحوه جمع کردن لوله نقش دارند. منابع فنی صنعت پلی اتیلن نیز تأکید می‌کنند که قطر داخلی کلاف باید به اندازه‌ای باشد که از کمانش یا پیچ‌خوردگی جداره جلوگیری شود.

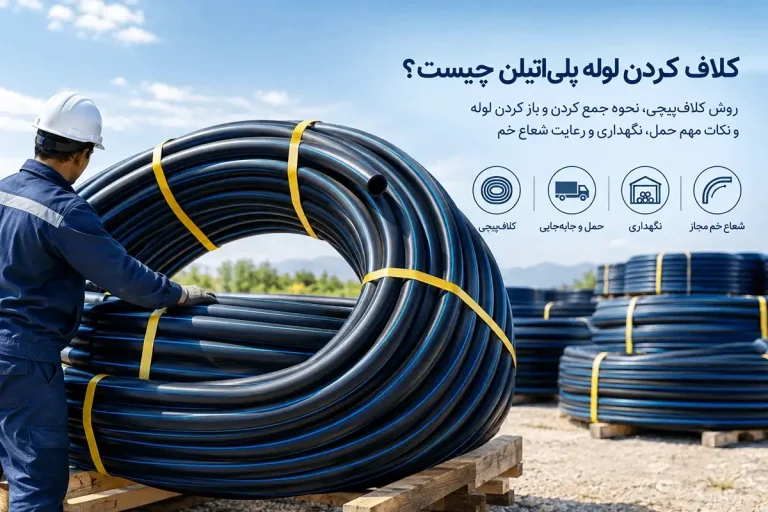

کلاف کردن لوله پلی اتیلن چیست؟

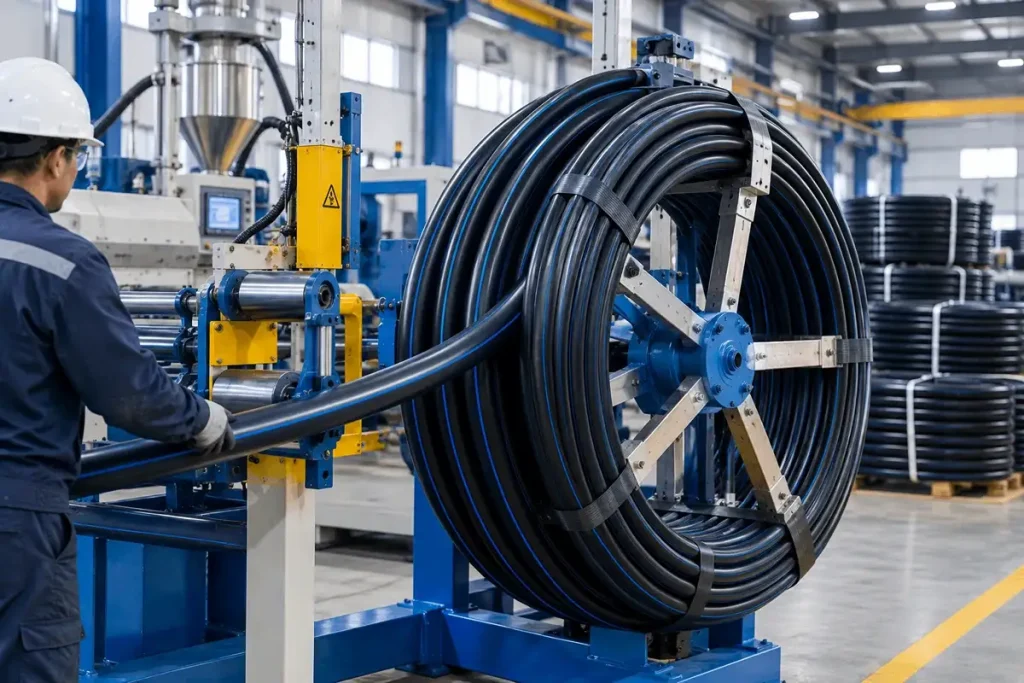

کلاف کردن لوله پلی اتیلن یعنی جمع‌آوری لوله به شکل حلقه‌های پیوسته و منظم، معمولاً با استفاده از تجهیزات مخصوص کلاف‌پیچی. لوله در هنگام جمع شدن حول یک محور یا قرقره قرار می‌گیرد و پس از رسیدن به طول موردنظر، کلاف مهار میشود.
این روش بیشتر برای لوله‌های پلی‌اتیلنی با انعطاف‌پذیری مناسب کاربرد دارد. با افزایش قطر و ضخامت جداره، انعطاف‌پذیری لوله کاهش پیدا می‌کند و به شعاع خم بیشتری نیاز خواهد داشت. به همین دلیل نمی‌توان همه لوله‌های پلی اتیلن را با یک قطر کلاف مشخص جمع کرد.
ابعاد مناسب کلاف باید بر اساس مشخصات محصول و توصیه تولیدکننده تعیین شود. در راهنمای PPI نیز حداقل قطر داخلی کلاف به‌عنوان مقداری معرفی شده که باید از کمانش و پیچ‌خوردگی لوله هنگام کلاف شدن جلوگیری کند.
خرید و قیمت لوله پلی اتیلن آبرسانی
شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلی‌اتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلیمتر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید می‌شوند.
مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور
چرا لوله پلی اتیلن را کلاف می‌کنند؟
کلاف کردن لوله می‌تواند مزایای مختلفی در حمل، نگهداری و اجرای پروژه داشته باشد. مهم‌ترین مزایا عبارت‌اند از:
- کاهش فضای موردنیاز برای حمل و نگهداری
- جابه‌جایی آسان‌تر لوله
- امکان عرضه لوله در طول‌های پیوسته‌تر
- کاهش تعداد اتصالات در برخی پروژه‌ها
- باز کردن تدریجی لوله هنگام اجرای خط
- نظم بیشتر در بسته‌بندی و حمل محصول
در برخی کاربردها، استفاده از لوله کلافی می‌تواند تعداد اتصالات موردنیاز را نیز کاهش دهد؛ زیرا امکان استفاده از طول‌های پیوسته‌تر فراهم میشود.
چه لوله پلی اتیلنی را می‌توان کلاف کرد؟
قابلیت کلاف شدن لوله به مشخصات فنی و انعطاف‌پذیری آن بستگی دارد. لوله‌های با قطر کمتر و ضخامت مناسب معمولاً قابلیت کلاف شدن بیشتری دارند، در حالی که با افزایش قطر و ضخامت جداره، نیروی موردنیاز برای خم کردن لوله افزایش می‌یابد.
برای تعیین امکان کلاف کردن باید عواملی مانند موارد زیر بررسی شوند:
- قطر خارجی لوله
- ضخامت جداره
- SDR یا DR
- نوع پلی‌اتیلن
- دمای لوله و محیط
- حداقل شعاع خم مجاز
- مشخصات اعلام‌شده توسط تولیدکننده
بنابراین نباید صرفاً بر اساس قطر لوله درباره امکان کلاف کردن آن تصمیم گرفت.

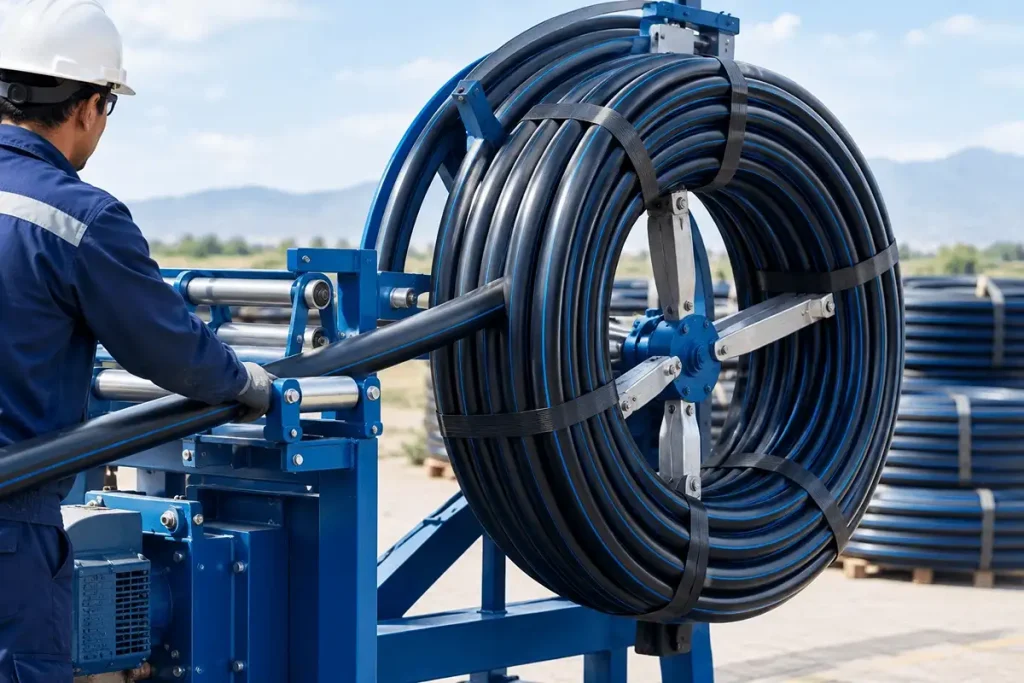

روش کلاف کردن لوله پلی‌اتیلن
کلاف کردن باید به صورت کنترل‌شده انجام شود تا لوله در طول فرآیند دچار پیچ‌خوردگی، کمانش یا تغییر شکل نشود.
۱. بررسی مشخصات فنی لوله
پیش از شروع کلاف‌پیچی، قطر، ضخامت جداره، SDR و سایر مشخصات فنی لوله بررسی میشود. این اطلاعات برای تعیین شعاع مناسب کلاف و روش جمع کردن لوله اهمیت دارند.
۲. تعیین قطر مناسب کلاف
قطر داخلی کلاف باید متناسب با مشخصات لوله انتخاب شود. کلاف بیش از حد کوچک می‌تواند باعث ایجاد تنش، کمانش یا تغییر شکل مقطع لوله شود.
منابع فنی PPI نیز تأکید دارند که قطر داخلی کلاف باید به اندازه کافی بزرگ باشد تا جداره لوله هنگام کلاف شدن دچار کمانش یا پیچ‌خوردگی نشود. همچنین ابعاد کلاف به شرایط تولید، حمل، جابه‌جایی و تجهیزات نصب وابسته است.
۳. جمع کردن منظم لوله
لوله به صورت یکنواخت روی محور یا تجهیزات کلاف‌پیچی جمع میشود. حلقه‌ها باید منظم در کنار یکدیگر قرار بگیرند و از ایجاد پیچش در طول لوله جلوگیری شود.
۴. کنترل کشش لوله
در زمان کلاف کردن نباید نیروی کششی غیرضروری به لوله وارد شود. فرآیند جمع کردن باید با سرعت و کشش کنترل‌شده انجام شود تا از تغییر شکل یا آسیب به لوله جلوگیری شود.
۵. مهار کردن کلاف
پس از پایان کلاف‌پیچی، کلاف باید به شکل مناسب مهار شود تا حلقه‌ها در زمان حمل و جابه‌جایی باز نشوند. تجهیزات و روش مهار نباید باعث آسیب یا فشار متمرکز به جداره لوله شوند.

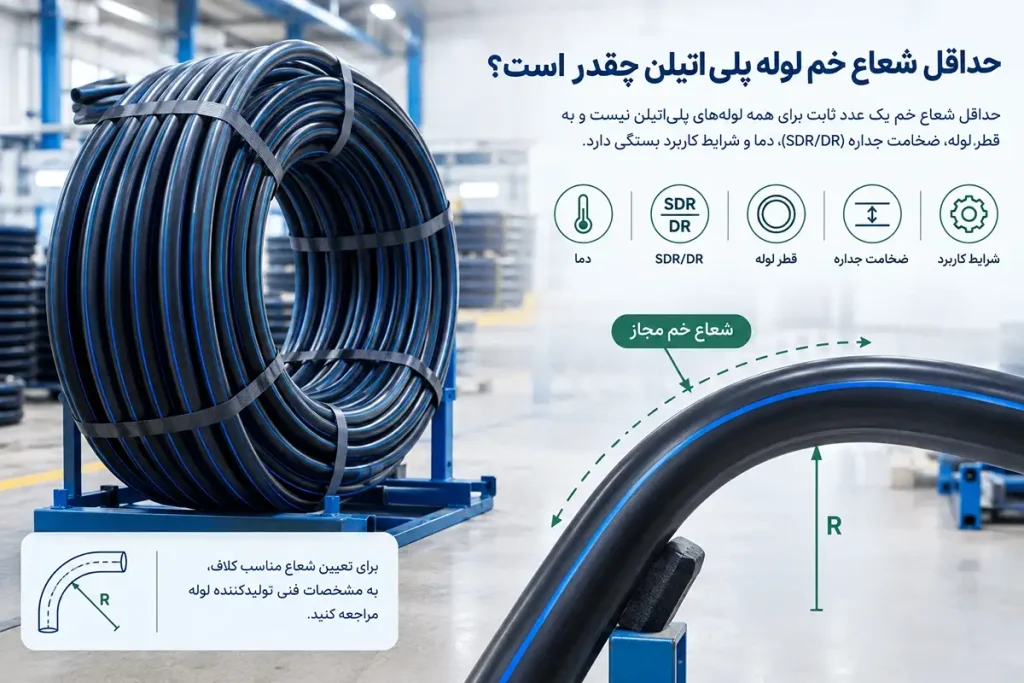

حداقل شعاع خم لوله پلی اتیلن چقدر است؟
حداقل شعاع خم یک عدد ثابت برای تمام لوله‌های پلی اتیلن نیست و به قطر لوله، SDR/DR، دما و شرایط کاربرد بستگی دارد.
برای نمونه، راهنمای فنی PPI برای برخی لوله‌های PE در کاربردهای مشخص، شعاع خم سرد را بر اساس DR بیان می‌کند؛ برای DRهای 7 تا 9 مقدار 20 برابر قطر خارجی، برای DRهای 11 تا 13.5 مقدار 25 برابر و برای DRهای 17 تا 21 مقدار 27 برابر قطر خارجی ذکر شده است. این مقادیر مربوط به شرایط و کاربردهای مشخص هستند و نباید بدون بررسی مشخصات محصول به همه لوله‌ها تعمیم داده شوند.
همچنین دما می‌تواند بر قابلیت خم شدن لوله تأثیر بگذارد. برخی دستورالعمل‌های فنی توصیه می‌کنند در دماهای پایین‌تر، برای جلوگیری از کمانش و آسیب، شعاع خم بیشتری در نظر گرفته شود.
بنابراین برای تعیین شعاع مناسب کلاف، اولویت با مشخصات فنی تولیدکننده همان لوله است.
استانداردهای مرتبط با لوله پلی‌اتیلن کلافی
کلافی بودن لوله به‌تنهایی به معنی وجود یک استاندارد مستقل برای شکل کلاف نیست؛ بلکه لوله باید بر اساس استاندارد متناسب با نوع کاربرد، مشخصات فنی و الزامات تولید، کنترل و آزمون شود. برای نمونه، استاندارد ISO 4427 یکی از استانداردهای مهم برای سیستم‌های لوله‌کشی پلی‌اتیلن مورد استفاده در آبرسانی و انتقال آب و همچنین برخی کاربردهای فاضلاب تحت فشار است. بخش دوم این استاندارد نیز الزامات مربوط به خود لوله‌های پلی‌اتیلن را پوشش می‌دهد و در آن مشخصات مربوط به لوله‌های کلافی نیز مورد توجه قرار گرفته است.
در انتخاب لوله پلی‌اتیلن کلافی، علاوه بر استاندارد محصول، باید مشخصاتی مانند قطر لوله، ضخامت جداره، SDR، فشار کاری و شرایط پروژه بررسی شود. همچنین شعاع خم و نحوه کلاف کردن باید مطابق مشخصات فنی لوله و دستورالعمل تولیدکننده باشد تا از ایجاد تغییر شکل یا آسیب به جداره لوله جلوگیری شود.
نکات مهم هنگام کلاف کردن لوله پلی‌اتیلن
رعایت چند نکته ساده هنگام کلاف کردن لوله پلی‌اتیلن می‌تواند از تغییر شکل، آسیب سطحی و کاهش کیفیت لوله در زمان حمل و نگهداری جلوگیری کند.
از کلاف بیش از حد کوچک خودداری کنید
کوچک کردن بیش از اندازه قطر کلاف می‌تواند باعث کمانش یا تغییر شکل مقطع لوله شود. ابعاد کلاف باید با مشخصات فنی لوله هماهنگ باشد.
از پیچ‌خوردگی لوله جلوگیری کنید
پیچ‌خوردگی با خم شدن عادی متفاوت است. هنگام جمع کردن لوله باید مسیر حرکت آن کنترل شود تا لوله حول محور خود نپیچد و مقطع آن تغییر شکل ندهد.
لوله را تحت کشش غیرضروری قرار ندهید
اعمال نیروی بیش از اندازه برای ایجاد کلاف کوچک‌تر یا جمع کردن سریع‌تر لوله روش مناسبی نیست. فرآیند کلاف‌پیچی باید متناسب با ویژگی‌های لوله انجام شود.
از سطح لوله محافظت کنید
لوله هنگام کلاف کردن، حمل و نگهداری نباید با لبه‌های تیز، سنگ، ابزار یا اجسام دیگری که می‌توانند سطح آن را خراش دهند تماس داشته باشد.
پیش از انبار کردن نیز بهتر است لوله از نظر خراش، بریدگی، فرورفتگی و سایر آسیب‌های ظاهری بررسی شود. PPI توصیه می‌کند محل نگهداری لوله سطحی نسبتاً صاف و عاری از سنگ و مواد آسیب‌زا داشته باشد.
دمای محیط را در نظر بگیرید
دمای محیط روی رفتار مکانیکی و انعطاف‌پذیری پلی اتیلن اثر می‌گذارد. به همین دلیل، به‌خصوص در دماهای پایین، نباید صرفاً بر اساس شرایط معمول کلاف‌پیچی اقدام کرد و بهتر است دستورالعمل تولیدکننده رعایت شود.
باز کردن کلاف لوله پلی اتیلن چگونه انجام میشود؟
باز کردن کلاف نیز باید به صورت کنترل‌شده انجام شود. لوله نباید با کشش ناگهانی یا از مسیر نامناسب از کلاف خارج شود؛ زیرا این کار می‌تواند باعث ایجاد پیچ‌خوردگی یا خم شدید شود.
در پروژه‌های بزرگ، استفاده از تجهیزات مناسب برای باز کردن و هدایت لوله می‌تواند کنترل فرآیند را بهتر کند.
پس از باز شدن کلاف، ممکن است لوله برای مدتی حالت خمیده خود را حفظ کند. میزان این حالت به عواملی مانند قطر، ضخامت، مدت زمان کلاف بودن، دما و مشخصات لوله بستگی دارد.
نگهداری لوله پلی اتیلن کلاف‌شده
کلاف پس از تولید یا تحویل باید در محل مناسبی نگهداری شود. سطح محل انبار باید صاف و عاری از سنگ، ضایعات فلزی و اجسام تیز باشد.
PPI برای لوله‌های کلافی توصیه می‌کند کلاف‌ها به صورت ایستاده روی زیرسازی مناسب و سطح تراز قرار گیرند. همچنین باید از شرایطی که موجب غلتیدن، سقوط یا آسیب فیزیکی کلاف میشود جلوگیری کرد.
در نگهداری فضای باز نیز شرایط تابش خورشید و نوع محصول اهمیت دارد. لوله‌های مشکی پلی اتیلن به دلیل وجود دوده صنعتی (Carbon Black) مقاومت مناسبی در برابر تابش UV دارند، اما برای محصولات غیرمشکی باید دستورالعمل تولیدکننده درباره مدت نگهداری در فضای باز رعایت شود.
خرید و قیمت لوله های پلی اتیلن مخصوص کشاورزی و آبیاری و گلخانه
مشخصات کلی محصولات سایز از 0.5 اینچ 16 میلیمتر برای آبیاری قطره ی تا 400 و فشار 4 تا 25 بار و گرید تولید A در کلاف های 50 تا 400 متری و شاخه های 12 متری میشود شروع قیمت از 24هزارتومان.مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
تفاوت کلاف کردن، حمل و انبار کردن لوله پلی‌اتیلن
این سه مفهوم نباید با یکدیگر اشتباه گرفته شوند.
کلاف کردن یعنی جمع کردن لوله به شکل حلقه‌های منظم.
حمل و جابه‌جایی به انتقال کلاف یا شاخه‌های لوله از محل تولید به محل پروژه مربوط میشود.
انبار کردن نیز به شرایط نگهداری صحیح لوله پس از تولید یا خرید مربوط است.
هر سه مرحله باید با هدف جلوگیری از آسیب، تغییر شکل و خراشیدگی لوله انجام شوند. استانداردهای مربوط به جابه‌جایی و نگهداری لوله پلی اتیلن نیز برای لوله‌های کلافی، قرقره‌ای و شاخه‌ای الزامات و توصیه‌های جداگانه‌ای در نظر می‌گیرند.
کلاف لوله پلی اتیلن در چه پروژه‌هایی کاربرد دارد؟
لوله‌های پلی اتیلن کلاف‌شده بسته به نوع محصول و مشخصات فنی می‌توانند در پروژه‌هایی مورد استفاده قرار گیرند که استفاده از لوله انعطاف‌پذیر و طول‌های پیوسته مزیت داشته باشد.
برخی از کاربردهای رایج عبارت‌اند از:
- پروژه‌های آبرسانی
- سیستم‌های آبیاری
- انتقال آب در کشاورزی
- برخی خطوط انتقال سیالات
- پروژه‌هایی که کاهش تعداد اتصالات اهمیت دارد
البته کلاف بودن لوله به تنهایی معیار انتخاب محصول نیست. قطر، فشار کاری، SDR، نوع مواد اولیه، شرایط نصب و نوع سیال باید متناسب با نیاز پروژه انتخاب شوند.
خلاصه‌ای از روش کلاف کردن لوله پلی اتیلن
کلاف کردن لوله پلی اتیلن روشی برای جمع‌آوری و بسته‌بندی لوله‌های انعطاف‌پذیر است که می‌تواند حمل، جابه‌جایی، نگهداری و اجرای لوله را در شرایط مناسب آسان‌تر کند. با این حال، کلاف‌پیچی باید متناسب با مشخصات فنی لوله انجام شود و عواملی مانند قطر، SDR، ضخامت جداره، دما و حداقل شعاع خم در آن در نظر گرفته شوند.
یکی از مهم‌ترین نکات در این فرآیند، جلوگیری از کلاف بیش از حد کوچک، پیچ‌خوردگی و کمانش لوله است. همچنین محل نگهداری کلاف باید صاف و عاری از سنگ و اجسام تیز باشد تا احتمال آسیب به سطح لوله کاهش پیدا کند.
در انتخاب لوله پلی اتیلن نیز بهتر است علاوه بر شکل عرضه، مشخصات فنی مانند قطر، ضخامت، فشار کاری، SDR و نوع مواد اولیه بررسی شود.
شرکت سلسله آب حیات کرمان تولیدکننده لوله و اتصالات پلی اتیلن است و محصولات خود را متناسب با نیاز پروژه‌های مختلف عرضه می‌کند. برای انتخاب محصول مناسب، بررسی مشخصات فنی لوله و شرایط اجرای پروژه اهمیت زیادی دارد.
