هندبوک لوله کاروگیت (Corrugated Pipe Handbook) یک مرجع فنی و مهندسی برای شناخت، طراحی، انتخاب، تولید، کنترل کیفیت و اجرای لوله‌های کاروگیت است. این راهنما مجموعه‌ای از اصول و اطلاعات موردنیاز برای مهندسان مشاور، طراحان شبکه‌های فاضلاب و جمع‌آوری آب‌های سطحی، پیمانکاران، ناظران پروژه و واحدهای کنترل کیفیت را در اختیار قرار می‌دهد.
لوله‌های کاروگیت، به‌ویژه لوله‌های پلی‌اتیلن دوجداره (HDPE Double Wall Corrugated Pipe)، به دلیل وزن نسبتاً پایین، مقاومت مناسب در برابر خوردگی و مواد شیمیایی و عملکرد مطلوب در پروژه‌های دفنی، در بسیاری از شبکه‌های فاضلاب، زهکشی، آب‌های سطحی و تأسیسات زیرزمینی مورد استفاده قرار می‌گیرند.
با این حال، عملکرد یک لوله کاروگیت تنها به کیفیت خود لوله وابسته نیست. نوع خاک، نحوه اجرای ترانشه، مصالح بستر و اطراف لوله، تراکم خاک، عمق دفن و بارهای واردشده از سطح زمین نیز نقش مهمی در عملکرد بلندمدت سیستم دارند. به همین دلیل، مطالعه هندبوک و دستورالعمل‌های فنی در کنار مشخصات محصول اهمیت زیادی دارد.
لوله کاروگیت چیست؟
لوله کاروگیت نوعی لوله با دیواره پروفیل‌دار است که سطح خارجی آن به‌صورت موج‌دار طراحی شده و در بسیاری از محصولات، سطح داخلی آن صاف است.
در لوله‌های دوجداره کاروگیت، معمولاً دو بخش اصلی وجود دارد:
۱. جداره داخلی
سطح داخلی لوله صاف و یکنواخت است. این ویژگی باعث می‌شود جریان سیال با مقاومت هیدرولیکی نسبتاً کمی عبور کند و شرایط مناسبی برای انتقال فاضلاب، رواناب و سایر سیالات ایجاد شود.
۲. جداره خارجی کاروگیت
سطح خارجی به شکل موج‌دار یا پروفیل‌دار ساخته می‌شود. این ساختار با افزایش ممان هندسی مقطع، امکان دستیابی به سختی حلقوی مناسب را با مصرف بهینه مواد فراهم می‌کند.
به همین دلیل، لوله کاروگیت را می‌توان نمونه‌ای از لوله‌های انعطاف‌پذیر دانست؛ یعنی عملکرد سازه‌ای آن در خاک، برخلاف بسیاری از لوله‌های صلب، به تعامل میان لوله و خاک اطراف وابسته است.
استاندارد DIN 16961 نیز لوله‌ها و اتصالات ترموپلاستیک با دیواره پروفیل‌دار و سطح داخلی صاف را از نظر طبقه‌بندی، ابعاد و برخی الزامات مربوط به اتصال پوشش می‌دهد.
چرا هندبوک لوله کاروگیت اهمیت دارد؟
در پروژه‌های زیرزمینی، انتخاب لوله صرفاً بر اساس قطر یا قیمت خرید کافی نیست.
یک لوله ممکن است از نظر مشخصات کارخانه‌ای مناسب باشد، اما اگر بستر لوله به‌درستی آماده نشود، خاک اطراف لوله تراکم مناسبی نداشته باشد یا بارهای واردشده به‌درستی در طراحی لحاظ نشوند، عملکرد نهایی شبکه می‌تواند با شرایط مورد انتظار متفاوت باشد.
هندبوک لوله کاروگیت کمک می‌کند عوامل مختلفی مانند موارد زیر در کنار یکدیگر بررسی شوند:
- جنس و مشخصات مواد اولیه
- قطر و ابعاد لوله
- سختی حلقوی
- شرایط نصب و دفن
- نوع و تراکم خاک
- عمق دفن
- بار ترافیکی
- تغییرشکل مجاز لوله
- شرایط هیدرولیکی
- نوع اتصال
- آب‌بندی اتصالات
- آزمون‌های کنترل کیفیت
- الزامات پروژه و استانداردهای مورد استفاده
بنابراین، هندبوک را نباید صرفاً یک کاتالوگ محصول دانست؛ بلکه می‌توان آن را یک راهنمای فنی برای تصمیم‌گیری مهندسی در چرخه طراحی تا اجرای سیستم لوله‌گذاری در نظر گرفت.
مهمترین بخش های هندبوک لوله کاروگیت
یک هندبوک جامع معمولاً موضوعات مختلفی را پوشش می‌دهد. مهمترین آن‌ها عبارت‌اند از:
۱. مشخصات مواد اولیه و پلیمر
یکی از نخستین موضوعات در بررسی لوله کاروگیت، شناخت ماده اولیه است.
لوله‌های کاروگیت می‌توانند با استفاده از پلیمرهایی مانند پلی‌اتیلن (PE) یا پلی‌پروپیلن (PP) تولید شوند و مشخصات ماده اولیه باید متناسب با استاندارد محصول و کاربرد موردنظر باشد.
در این بخش معمولاً پارامترهایی مانند موارد زیر بررسی می‌شوند:
- نوع پلیمر
- چگالی
- شاخص جریان مذاب یا MFR/MFI
- خواص مکانیکی
- مقاومت ضربه‌ای
- مقاومت شیمیایی
- رفتار در برابر دما
- پایداری در شرایط محیطی
- الزامات مربوط به مواد اولیه و ترکیبات مجاز
بنابراین نمی‌توان صرفاً با ذکر عبارت‌هایی مانند «HDPE» کیفیت یک لوله را مشخص کرد؛ بلکه باید مشخصات کامل ماده و الزامات استاندارد مربوط به محصول بررسی شود.
۲. طراحی سازه‌ای لوله کاروگیت
یکی از مهمترین بخش‌های هندبوک، طراحی سازه‌ای است.
لوله‌های کاروگیت پس از دفن، تحت تأثیر وزن خاک، بارهای سطحی و شرایط محیط اطراف قرار می‌گیرند. از آنجا که این لوله‌ها انعطاف‌پذیر هستند، تغییرشکل کنترل‌شده لوله و مشارکت خاک اطراف در تحمل بار اهمیت زیادی دارد.
در طراحی سازه‌ای مواردی مانند موارد زیر بررسی می‌شوند:
- بار خاک
- بار ترافیکی
- عمق دفن
- نوع خاک
- کیفیت مصالح اطراف لوله
- میزان تراکم خاک
- سختی حلقوی لوله
- تغییرشکل حلقوی
- پایداری بلندمدت
در برخی روش‌های طراحی لوله‌های انعطاف‌پذیر، از روابط و مدل‌هایی برای بررسی اندرکنش خاک و لوله (Soil-Pipe Interaction) استفاده می‌شود. روش‌های کلاسیک مانند معادله اسپنگلر و روش آیووا از جمله مباحث شناخته‌شده در ادبیات طراحی لوله‌های انعطاف‌پذیر هستند.
نکته مهم این است که سختی حلقوی بالاتر به‌تنهایی به معنی مناسب‌تر بودن لوله برای تمام پروژه‌ها نیست؛ بلکه انتخاب کلاس مناسب باید بر اساس شرایط واقعی پروژه و الزامات طراحی انجام شود.

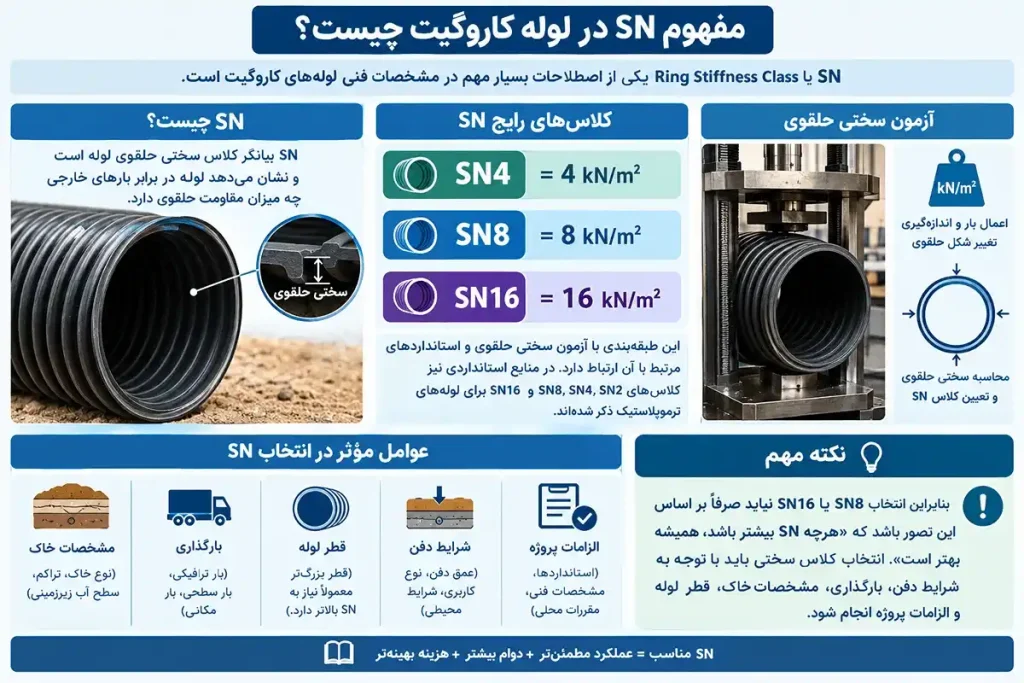

۳. مفهوم SN در لوله کاروگیت چیست؟
یکی از اصطلاحات بسیار مهم در مشخصات فنی لوله‌های کاروگیت، SN یا Ring Stiffness Class است.
SN بیانگر کلاس سختی حلقوی لوله است و در سیستم‌های رایج، کلاس‌هایی مانند:
- SN4 = 4 kN/m²
- SN8 = 8 kN/m²
- SN16 = 16 kN/m²
دیده می‌شوند. این طبقه‌بندی با آزمون سختی حلقوی و استانداردهای مرتبط با آن ارتباط دارد. در منابع استانداردی نیز کلاس‌های SN2، SN4، SN8 و SN16 برای لوله‌های ترموپلاستیک ذکر شده‌اند.
بنابراین انتخاب SN8 یا SN16 نباید صرفاً بر اساس این تصور باشد که «هرچه SN بیشتر باشد، همیشه بهتر است». انتخاب کلاس سختی باید با توجه به شرایط دفن، بارگذاری، مشخصات خاک، قطر لوله و الزامات پروژه انجام شود.
۴. طراحی هیدرولیکی لوله کاروگیت
دومین بخش مهم در طراحی، بررسی عملکرد هیدرولیکی لوله است.
از آنجا که سطح داخلی لوله‌های دوجداره کاروگیت معمولاً صاف است، شرایط مناسبی برای عبور جریان ایجاد می‌شود.
در طراحی هیدرولیکی معمولاً پارامترهایی مانند موارد زیر مورد بررسی قرار می‌گیرند:
- دبی طراحی
- سرعت جریان
- شیب خط لوله
- قطر داخلی
- عمق جریان
- شرایط جریان ثقلی
- ضریب زبری
- افت انرژی
- ظرفیت انتقال جریان
یکی از روابط رایج برای طراحی جریان ثقلی، معادله مانینگ (Manning) است.
با این حال، بهتر است در یک هندبوک حرفه‌ای از ارائه یک عدد ثابت برای ضریب زبری به‌عنوان «عدد قطعی همه لوله‌های کاروگیت» خودداری شود؛ زیرا مقدار مورد استفاده در طراحی باید با توجه به نوع لوله، وضعیت سطح داخلی، شرایط بهره‌برداری و مبنای طراحی پروژه تعیین شود.
۵. نصب و اجرای لوله کاروگیت
یکی از مهمترین بخش‌های هندبوک، دستورالعمل نصب است.
در لوله‌های انعطاف‌پذیر، کیفیت اجرای اطراف لوله اهمیت بسیار زیادی دارد. در واقع می‌توان گفت که لوله و خاک اطراف آن یک سیستم سازه‌ای مشترک تشکیل می‌دهند.
مراحل اصلی اجرای لوله معمولاً شامل موارد زیر است:
آماده‌سازی ترانشه
عرض و عمق ترانشه باید بر اساس قطر لوله، شرایط زمین، روش اجرا و الزامات پروژه تعیین شود.
اجرای بستر
کف ترانشه باید به‌گونه‌ای آماده شود که لوله در شرایط مناسب و با تکیه‌گاه یکنواخت قرار گیرد.
نصب لوله
لوله‌ها باید مطابق دستورالعمل تولیدکننده و مشخصات فنی پروژه در مسیر و تراز موردنظر قرار گیرند.
اجرای Haunching
یکی از مهمترین مراحل، پرکردن مناسب فضای اطراف بخش پایینی لوله است. مصالح مناسب باید به‌صورت کنترل‌شده در اطراف لوله قرار گرفته و متراکم شوند.
Backfilling
پس از تثبیت مناسب لوله و اجرای مصالح اطراف آن، عملیات پرکردن ترانشه ادامه پیدا می‌کند.
استاندارد ASTM D2321 به‌طور مشخص برای نصب زیرزمینی لوله‌های ترموپلاستیک در شبکه‌های فاضلاب و کاربردهای ثقلی تدوین شده است و بر ایجاد محیط پایدار زیرزمینی برای لوله‌های انعطاف‌پذیر تأکید دارد. ویرایش فعال این استاندارد در حال حاضر ASTM D2321-26 است.
نکته مهم این است که خود ASTM D2321 نیز تأکید می‌کند شرایط واقعی پروژه و مشخصات محصول ممکن است نیازمند اصلاح یا تطبیق جزئیات نصب باشند؛ بنابراین اجرای پروژه باید بر اساس مشخصات فنی، طراحی و دستورالعمل سازنده انجام شود.
۶. بار ترافیکی و عمق دفن
در پروژه‌هایی که لوله زیر خیابان، جاده، محوطه صنعتی یا مسیرهای پرتردد قرار می‌گیرد، بارهای واردشده از سطح زمین باید در طراحی لحاظ شوند.
عواملی مانند:
- وزن خاک روی لوله
- عمق دفن
- نوع خاک
- بار خودروها
- تعداد و نوع وسایل نقلیه
- شرایط روسازی
- کیفیت اجرای اطراف لوله
می‌توانند بر عملکرد لوله اثرگذار باشند.
بنابراین نمی‌توان یک «حداقل عمق دفن» ثابت را برای تمام پروژه‌ها اعلام کرد. عمق مجاز دفن باید با توجه به قطر و کلاس لوله، شرایط خاک، بارگذاری سطحی و دستورالعمل طراحی پروژه تعیین شود.
۷. اتصالات و آب‌بندی لوله کاروگیت
عملکرد شبکه فقط به بدنه لوله محدود نمی‌شود و اتصالات نیز نقش مهمی در دوام و آب‌بندی سیستم دارند.
در لوله‌های کاروگیت می‌توان از روش‌های مختلف اتصال، متناسب با نوع محصول و مشخصات فنی آن، استفاده کرد؛ از جمله:
- کوپلر
- اتصال سوکتی
- واشرهای الاستومری
- اتصالات مکانیکی
- برخی روش‌های جوشکاری یا اتصال ویژه در محصولات خاص
در سیستم‌های دارای واشر، جنس و کیفیت واشر، وضعیت سطح اتصال، تمیزی محل اتصال و نصب صحیح آن اهمیت زیادی دارد.
همچنین نوع آزمون آب‌بندی باید بر اساس استاندارد پروژه، نوع شبکه و مشخصات فنی سیستم تعیین شود.
۸. کنترل کیفیت و آزمون‌های لوله کاروگیت
هندبوک لوله کاروگیت باید علاوه بر طراحی و نصب، به کنترل کیفیت محصول نیز بپردازد.
بسته به استاندارد محصول و مشخصات پروژه، آزمون‌ها می‌توانند موضوعاتی مانند موارد زیر را پوشش دهند:
- کنترل ابعادی
- کنترل ضخامت و پروفیل
- بررسی کیفیت سطح داخلی و خارجی
- آزمون سختی حلقوی
- آزمون مقاومت در برابر ضربه
- آزمون‌های مربوط به خواص مواد
- کنترل اتصالات
- آزمون آب‌بندی
- بررسی تغییرشکل
- آزمون‌های موردنیاز برای تأیید انطباق محصول
برای مثال، استانداردهای مرتبط با سختی حلقوی، روش اندازه‌گیری و طبقه‌بندی لوله را مشخص می‌کنند و استاندارد محصول باید مبنای نهایی کنترل کیفیت قرار گیرد.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
استانداردهای مهم در هندبوک لوله کاروگیت
بسته به نوع لوله، کاربرد و الزامات پروژه، استانداردهای مختلفی ممکن است در یک هندبوک مورد استفاده قرار گیرند.
DIN 16961
استاندارد DIN 16961 برای لوله‌ها و اتصالات ترموپلاستیک با دیواره پروفیل‌دار و سطح داخلی صاف، از جمله طبقه‌بندی و ابعاد، مرجع مهمی است.
EN 13476
استانداردهای سری EN 13476 به سیستم‌های لوله‌گذاری پلاستیکی با دیواره ساختاریافته برای کاربردهای بدون فشار می‌پردازند و در مشخصات فنی بسیاری از محصولات اروپایی مورد استناد قرار می‌گیرند.
ASTM D2321
این استاندارد بیشتر بر نصب زیرزمینی لوله‌های ترموپلاستیک انعطاف‌پذیر برای فاضلاب و کاربردهای ثقلی تمرکز دارد. نسخه فعال فعلی آن ASTM D2321-26 است.
ISO 9969
در بحث سختی حلقوی لوله‌های ترموپلاستیک نیز استاندارد ISO 9969 از مراجع مهم آزمون است و نتایج سختی حلقوی در سیستم‌های SN به آن مرتبط می‌شوند.
استانداردهای ملی ایران
در پروژه‌های داخل کشور، علاوه بر استانداردهای بین‌المللی، باید استاندارد ملی ایران، مشخصات فنی کارفرما و الزامات دستگاه نظارت نیز بررسی شود. شماره و عنوان دقیق استاندارد ملی باید بر اساس ویرایش جاری و نوع دقیق محصول درج شود؛ زیرا یکسان فرض‌کردن همه لوله‌های دوجداره و کاروگیت تحت یک استاندارد می‌تواند از نظر فنی گمراه‌کننده باشد.
آیا هندبوک لوله کاروگیت فقط برای تولیدکننده است؟
خیر.
هندبوک می‌تواند برای گروه‌های مختلفی کاربرد داشته باشد:
مهندسان مشاور
برای انتخاب قطر، کلاس سختی و بررسی شرایط نصب.
پیمانکاران
برای اجرای صحیح بستر، خاکریزی، تراکم و نصب اتصالات.
ناظران پروژه
برای کنترل کیفیت عملیات اجرایی و تطبیق محصول با مشخصات فنی.
آزمایشگاه‌های کنترل کیفیت
برای شناخت آزمون‌های موردنیاز و معیارهای پذیرش.
کارفرمایان
برای مقایسه فنی محصولات و بررسی پیشنهادهای ارائه‌شده توسط تولیدکنندگان.
تولیدکنندگان
برای کنترل فرآیند تولید، مشخصات مواد اولیه، کیفیت محصول و تدوین مستندات فنی.
تفاوت کاتالوگ لوله کاروگیت با هندبوک چیست؟
این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند.
کاتالوگ محصول معمولاً اطلاعاتی مانند:
- قطر
- طول
- وزن
- کلاس سختی
- نوع اتصال
- جنس
- مشخصات فنی محصول
را ارائه می‌دهد.
اما هندبوک یک مرجع گسترده‌تر است و علاوه بر مشخصات محصول، درباره موضوعاتی مانند طراحی، انتخاب لوله، بارگذاری، نصب، خاک، کنترل کیفیت، اتصالات و آزمون‌ها نیز اطلاعات ارائه می‌کند.
به بیان ساده:
کاتالوگ می‌گوید محصول چیست؛ هندبوک توضیح می‌دهد محصول چگونه باید انتخاب، طراحی، نصب و کنترل شود.
در انتخاب لوله کاروگیت به چه نکاتی توجه کنیم؟
برای انتخاب لوله مناسب، بهتر است حداقل موارد زیر بررسی شوند:
- قطر داخلی موردنیاز
- نوع سیال و کاربرد خط
- دبی طراحی
- شیب مسیر
- عمق دفن
- شرایط خاک
- بار ترافیکی
- کلاس سختی حلقوی SN
- نوع اتصال
- الزامات آب‌بندی
- شرایط محیطی و شیمیایی
- استاندارد موردنیاز پروژه
- روش نصب و مشخصات مصالح اطراف لوله
- نتایج آزمون‌های کنترل کیفیت
- دستورالعمل نصب تولیدکننده
به همین دلیل، انتخاب لوله کاروگیت باید بر اساس مجموعه شرایط پروژه انجام شود و صرفاً بر مبنای قیمت، وزن یا ضخامت ظاهری محصول تصمیم‌گیری نشود.
جمع بندی؛ هندبوک لوله کاروگیت چه چیزی را به ما می آموزد؟
هندبوک لوله کاروگیت را می‌توان یک مرجع جامع برای شناخت رفتار و الزامات فنی لوله‌های کاروگیت در مراحل مختلف پروژه دانست.
این مرجع از مشخصات مواد اولیه و ساختار لوله شروع می‌شود و تا موضوعاتی مانند:
- طراحی سازه‌ای
- سختی حلقوی
- طراحی هیدرولیکی
- بارهای خاک و ترافیکی
- آماده‌سازی ترانشه
- بستر و مصالح اطراف لوله
- تراکم
- اتصالات
- آب‌بندی
- آزمون‌های کنترل کیفیت
- استانداردهای فنی
- و کنترل عملیات اجرایی
ادامه پیدا می‌کند.
در نهایت باید توجه داشت که عملکرد موفق یک شبکه لوله کاروگیت حاصل همکاری لوله مناسب، طراحی صحیح، مصالح مناسب، اجرای اصولی و کنترل کیفیت است. هیچ‌کدام از این عوامل به‌تنهایی تضمین‌کننده عملکرد بلندمدت سیستم نیستند.
