اتصالات پیچی پلی اتیلن یکی از روش‌های رایج برای اتصال لوله‌ها در سیستم‌های آبرسانی، کشاورزی و برخی تأسیسات هستند. عملکرد صحیح این اتصالات به سلامت بدنه، نحوه نصب لوله و کیفیت قطعات آب‌بندی بستگی دارد. در صورت فرسودگی یا آسیب‌دیدگی یکی از اجزا، ممکن است اتصال دچار نشتی شود و نیاز به بررسی یا تعویض قطعه داشته باشد.
بااین‌حال، انتخاب قطعه یدکی مناسب همیشه به سادگی پیدا کردن یک واشر یا رینگ مشابه نیست. تفاوت در قطر، ضخامت، شکل مقطع و جنس آببند می‌تواند باعث شود قطعه جدید به‌درستی در محل خود قرار نگیرد یا عملکرد مناسبی نداشته باشد. به همین دلیل، پیش از خرید قطعه یدکی اتصال پیچی پلی اتیلن، لازم است مدل فیتینگ، ساختار اجزا و مشخصات فنی قطعه مورد بررسی قرار گیرد.
در این مقاله، با روش شناسایی قطعات، تشخیص نشانه‌های خرابی آببند و اصول انتخاب و تعویض صحیح آن آشنا می‌شویم.

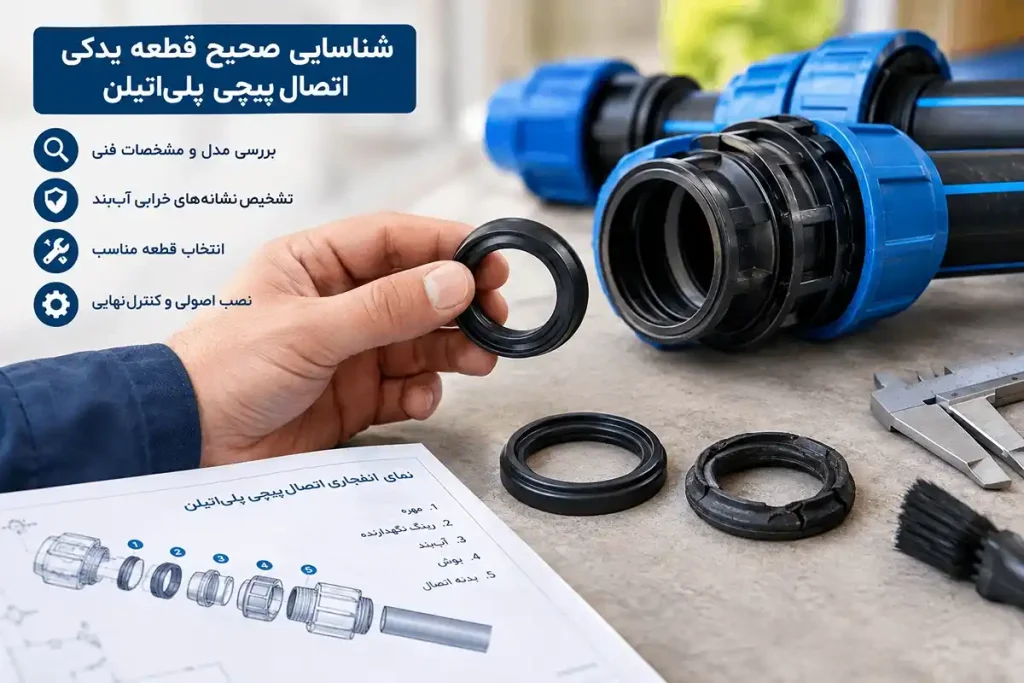

پیش از خرید قطعه یدکی، چه اطلاعاتی باید بررسی شود؟
اولین قدم برای انتخاب قطعه مناسب، شناسایی دقیق اتصال پیچی پلی اتیلن است. اگر قطعه فرسوده باشد یا مدل آن مشخص نباشد، خرید بر اساس ظاهر می‌تواند به انتخاب اشتباه منجر شود.
پیش از تهیه قطعه یدکی، اطلاعات زیر را بررسی و ثبت کنید:
- سازنده و مدل اتصال: نام برند و مدل فیتینگ را بررسی کنید تا بتوانید به فهرست قطعات یا راهنمای نصب همان محصول دسترسی داشته باشید.
- قطر اسمی اتصال و لوله: قطر اسمی به شناسایی محصول کمک می‌کند، اما به‌تنهایی برای تعیین اندازه آببند کافی نیست.
- نوع لوله: جنس و مشخصات لوله باید با الزامات اتصال مورد استفاده مطابقت داشته باشد.
- شرایط کاری: نوع سیال، دما و فشار کاری از عوامل مهم در انتخاب جنس مناسب آببند هستند.

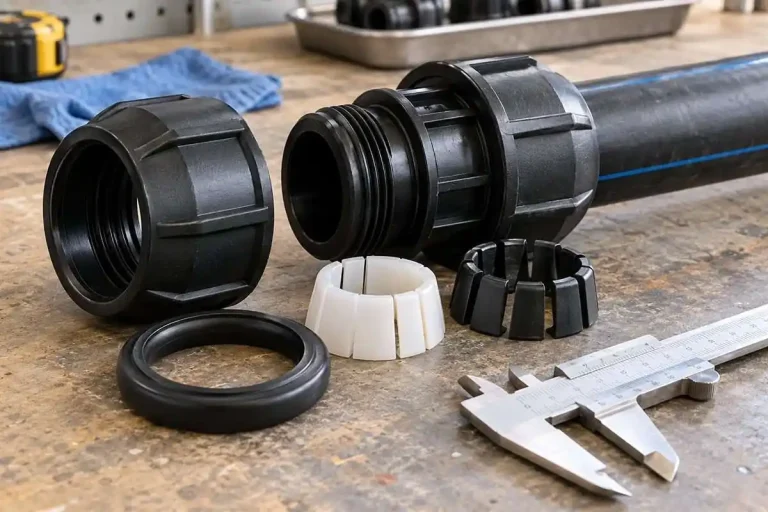

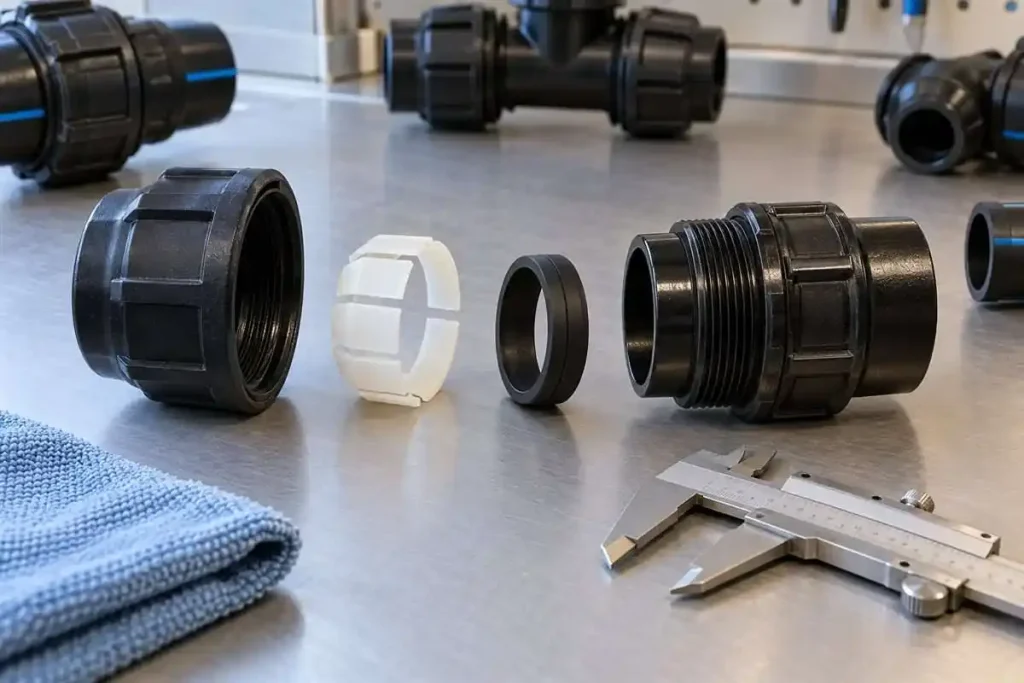

- ساختار قطعات داخلی: ترتیب قرارگیری مهره، رینگ نگهدارنده، بوش و آببند را مطابق نقشه انفجاری یا دستورالعمل سازنده بررسی کنید.
اگر مدل فیتینگ مشخص نیست، عکس واضحی از نوشته‌های روی بدنه و اجزای اتصال تهیه کنید. بااین‌حال، عکس و مقایسه ظاهری فقط برای شناسایی اولیه مفید هستند و جایگزین مشخصات فنی سازنده نمی‌شوند.
نکته ایمنی: اگر اتصال روی خط فعال نصب شده است، پیش از بازکردن آن، خط را مطابق دستورالعمل بهره‌برداری ایمن و بی‌فشار کنید. بازکردن اتصال تحت فشار ممکن است باعث پرتاب قطعات یا خروج ناگهانی سیال شود.
سفارش و قیمت اتصالات انواع لوله پلی اتیلن HDPE و کشاورزی
اتصالات لوله پلیاتیلن فشارقوی و کشاورزی تولید شده از مواد اولیه باکیفیت، مناسب شبکه‌های آبرسانی، آبیاری و خطوط انتقال سیالات. طراحی استاندارد با آب‌بندی مطمئن، مقاومت بالا در فشار و خوردگی و سازگاری کامل با لوله‌های پلیاتیلن برای نصب سریع و عمر طولانی در پروژه‌های صنعتی و کشاورزی.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

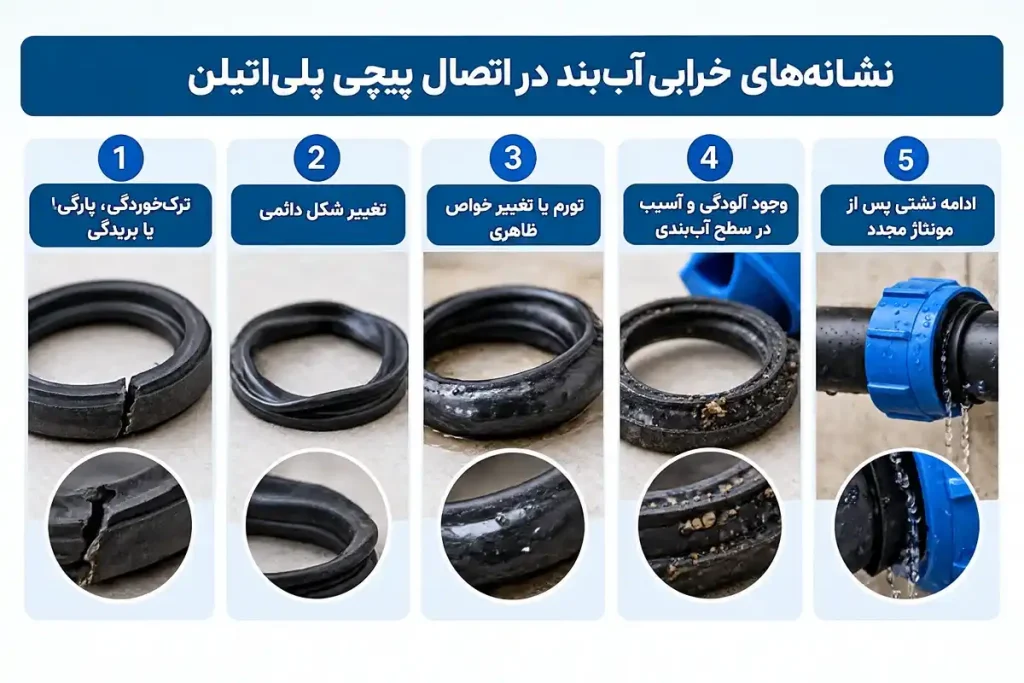

نشانه‌های خرابی آببند در اتصال پیچی پلیاتیلن
آببند یکی از اجزای مهم در عملکرد صحیح بسیاری از اتصالات پیچی است. بااین‌حال، هر نشتی الزاماً به معنای خرابی آببند نیست. بررسی هم‌زمان قطعه، محل قرارگیری آن و وضعیت لوله می‌تواند به تشخیص دقیق‌تر علت مشکل کمک کند.
مهم‌ترین نشانه‌هایی که باید بررسی شوند عبارت‌اند از:
۱. ترک‌خوردگی، پارگی یا بریدگی
وجود ترک، بریدگی، پارگی یا لب‌پریدگی روی سطح آببند می‌تواند مانع ایجاد آب‌بندی مناسب شود. در چنین شرایطی، قطعه باید با نمونه سازگار و تأییدشده برای همان مدل جایگزین شود.
۲. تغییر شکل دائمی
اگر آببند تخت شده، پیچ خورده یا از شیار خود بیرون زده باشد، ممکن است دیگر نتواند به‌درستی در محل آب‌بندی قرار بگیرد. تغییر شکل می‌تواند بر اثر شرایط کاری، نصب نادرست یا ناسازگاری قطعه با اتصال ایجاد شود.
۳. تورم یا تغییر خواص ظاهری
تورم، چسبندگی غیرعادی یا تغییر شکل قابل توجه ممکن است نشانه ناسازگاری ماده آببند با سیال یا شرایط محیطی باشد. در این وضعیت، علاوه بر تعویض قطعه، باید سازگاری شیمیایی جنس آن با شرایط کاری بررسی شود.
۴. وجود آلودگی و آسیب در سطح آب‌بندی
ذرات شن، خاک، براده یا آلودگی سخت ممکن است در شیار اتصال جمع شوند یا سطح آببند و محل تماس آن را آسیب بزنند. حتی یک آببند سالم نیز در صورت وجود آلودگی در محل نصب ممکن است عملکرد مناسبی نداشته باشد.
۵. ادامه نشتی پس از مونتاژ مجدد
اگر نشتی پس از نصب صحیح و استفاده از قطعه مناسب همچنان ادامه دارد، باید احتمال آسیب‌دیدگی شیار، نقص بدنه، نامناسب بودن انتهای لوله یا اعمال بار و تنش به اتصال بررسی شود.
توجه داشته باشید که تغییر رنگ به‌تنهایی دلیل قطعی خرابی نیست و نبود ترک ظاهری نیز سلامت کامل آببند را تضمین نمی‌کند.

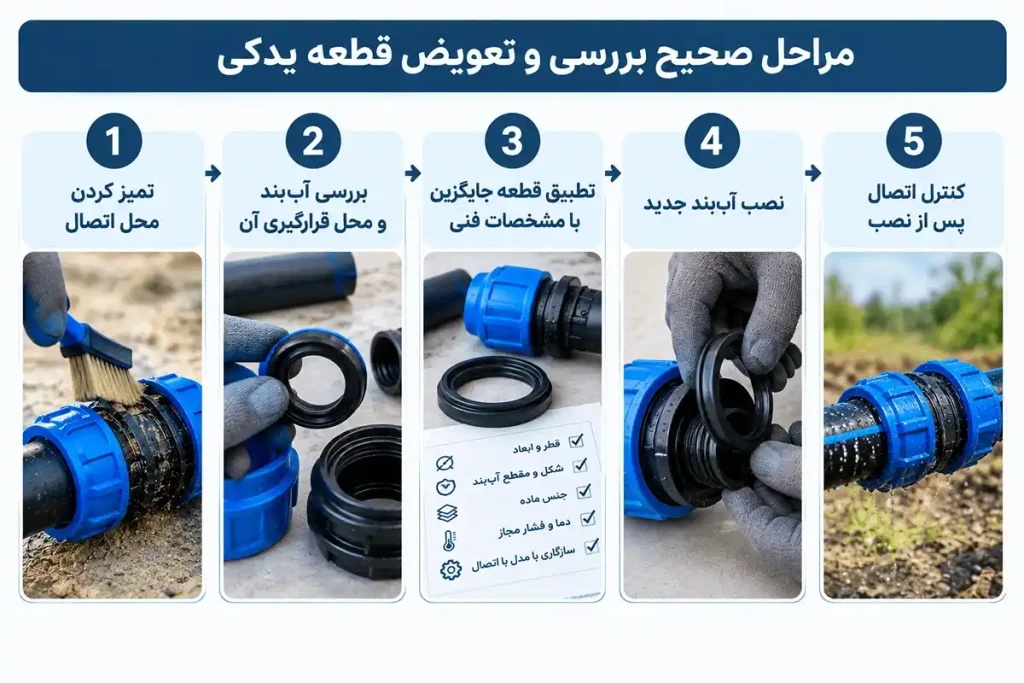

مراحل صحیح بررسی و تعویض قطعه یدکی
برای شناسایی و تعویض آببند اتصال پیچی پلیاتیلن، بهتر است مراحل زیر به ترتیب انجام شوند.
مرحله اول: تمیز کردن محل اتصال
پیش از بازکردن اتصال، خاک و آلودگی‌های اطراف آن را پاک کنید تا هنگام جداسازی قطعات، ذرات وارد شیار آب‌بندی نشوند. پس از بازکردن، اجزا را روی سطحی تمیز قرار دهید و ترتیب قرارگیری آن‌ها را حفظ کنید.
تهیه عکس از اتصال پیش از جداسازی می‌تواند در تشخیص آرایش قطعات و مونتاژ مجدد کمک‌کننده باشد.

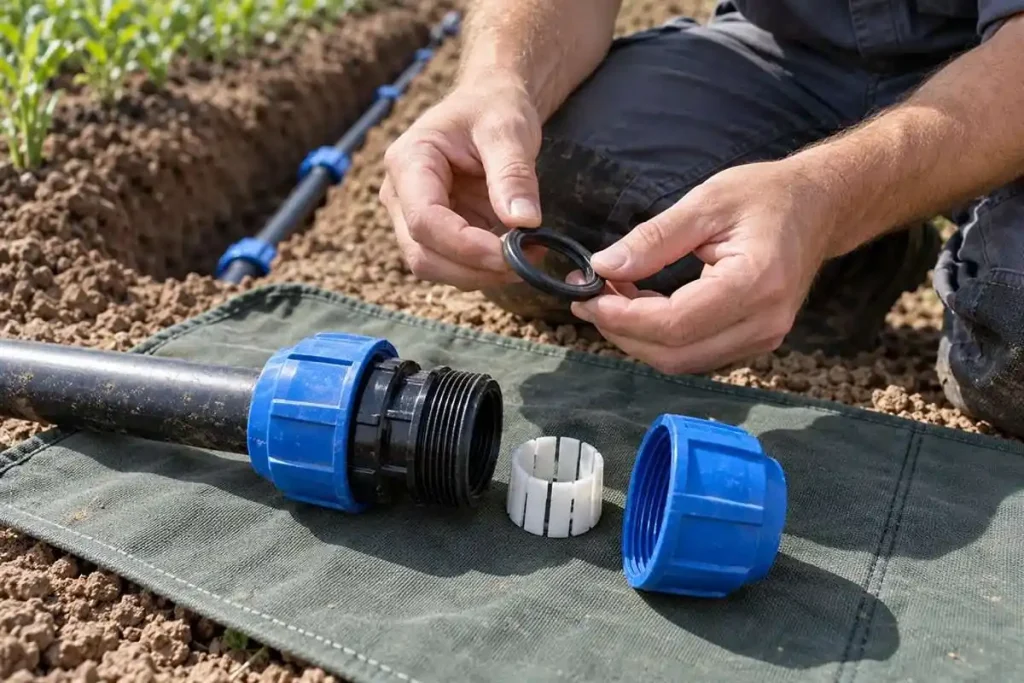

مرحله دوم: بررسی آببند و محل قرارگیری آن
آببند را از نظر ترک، بریدگی، تغییر شکل و آلودگی بررسی کنید. سپس شیار محل استقرار آن، سطح داخلی بدنه و انتهای لوله را نیز ارزیابی کنید.
وجود پلیسه، خراش، آلودگی یا تغییر شکل در این قسمت‌ها می‌تواند علت اصلی نشتی باشد. بنابراین، بررسی آببند به‌تنهایی برای تشخیص مشکل کافی نیست.
مرحله سوم: تطبیق قطعه جایگزین با مشخصات فنی
برای انتخاب قطعه جدید، مشخصات زیر را با اطلاعات محصول تطبیق دهید:
- قطر و ابعاد موردنیاز
- شکل و مقطع آببند
- جنس ماده و سازگاری آن با سیال
- محدوده دمای کاری و فشار مجاز
- سازگاری با مدل و ساختار اتصال
قطعاتی که از نظر ظاهری مشابه هستند، ممکن است از نظر ابعاد یا خواص مواد تفاوت داشته باشند. به همین دلیل، استفاده از قطعه اصلی یا نمونه‌ای که سازنده برای همان مدل تأیید کرده است، انتخاب مطمئن‌تری خواهد بود.
مرحله چهارم: نصب آببند جدید
آببند باید مطابق دستورالعمل سازنده در محل خود قرار گیرد. از کشیدن، پیچاندن یا تغییر شکل دادن آن خودداری کنید و ترتیب صحیح اجزای اتصال را رعایت کنید.
استفاده از روانکار، ابزار نصب و روش سفت‌کردن مهره نیز باید مطابق راهنمای همان فیتینگ باشد. مقدار گشتاور یا تعداد دور مهره در مدلهای مختلف متفاوت است و نباید یک عدد عمومی را برای همه اتصالات در نظر گرفت.
مرحله پنجم: کنترل اتصال پس از نصب
پس از تکمیل مونتاژ، اتصال را مطابق روش مصوب پروژه و شرایط مجاز کاری راه‌اندازی و از نظر نشتی بررسی کنید.
اگر نشتی ادامه داشت، خط را به‌صورت ایمن بی‌فشار کنید و علت را دوباره بررسی کنید. تعویض مکرر آببند بدون بررسی وضعیت لوله، شیار و بدنه اتصال ممکن است مشکل را برطرف نکند.

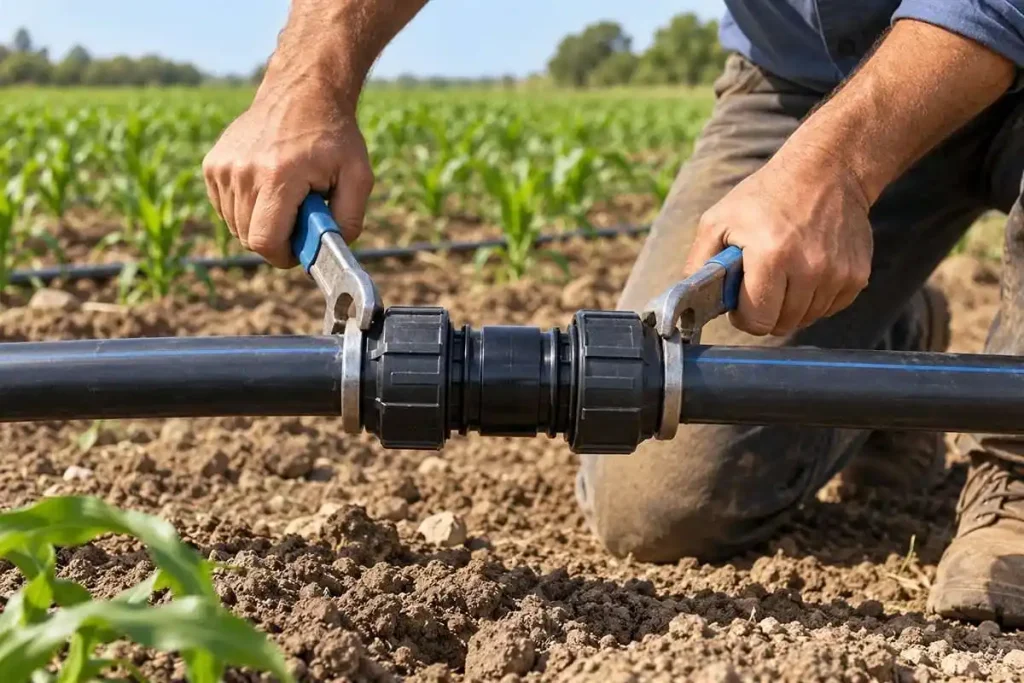

چرا آببند نو هم ممکن است باعث نشتی شود؟
گاهی پس از تعویض آببند، نشتی همچنان ادامه پیدا می‌کند. این وضعیت لزوماً به معنای بی‌کیفیت بودن قطعه جدید نیست و ممکن است به عوامل دیگری مربوط باشد.
برای مثال، در یک سناریوی آموزشی فرض کنید اتصال پیچی پلیاتیلن در یک سیستم آبیاری پس از تعویض آببند همچنان نشتی دارد. در بررسی مجدد مشخص می‌شود که انتهای لوله به‌صورت نامناسب بریده شده و مقداری خاک نیز در شیار محل قرارگیری آببند باقی مانده است.
در این شرایط، نصب یک آببند دیگر مشکل را حل نمی‌کند. ابتدا باید وضعیت انتهای لوله و محل اتصال مطابق دستورالعمل سازنده اصلاح شود و سپس قطعه سالم و سازگار نصب شود.
این مثال نشان می‌دهد که برای رفع نشتی، باید کل مجموعه اتصال بررسی شود و تصمیم به تعویض قطعه صرفاً بر اساس مشاهده رطوبت یا خروج آب گرفته نشود.
تفاوت واشر EPDM و اورینگ در اتصالات پیچی
در زمان تهیه قطعه یدکی، ممکن است با اصطلاحاتی مانند واشر EPDM و اورینگ مواجه شوید. برای انتخاب درست، لازم است تفاوت میان جنس ماده و شکل قطعه را بدانید.
EPDM نام یک خانواده از مواد لاستیکی است که در کاربردهای مختلف آب‌بندی استفاده می‌شود. سازگاری آن با سیال، دما و شرایط کاری باید بر اساس مشخصات فنی محصول بررسی شود.
در مقابل، واشر و اورینگ به شکل و طراحی قطعه اشاره دارند. اورینگ معمولاً دارای مقطع دایره‌ای است، درحالی‌که واشر می‌تواند هندسه‌های متفاوتی داشته باشد. نوع دقیق آببند مورد استفاده به طراحی اتصال بستگی دارد.
بنابراین، نمی‌توان هر اورینگ یا واشر EPDM را به‌عنوان جایگزین آببند اتصال پیچی پلیاتیلن استفاده کرد. شکل مقطع، ابعاد، نحوه قرارگیری در شیار و مشخصات ماده همگی باید با محصول موردنظر سازگار باشند.
برای آشنایی بیشتر با ویژگی‌های این ماده و کاربردهای آن، مقاله واشر EPDM چیست و چه کاربردی در اتصالات لوله پلیاتیلن دارد؟ را مطالعه کنید.
چه زمانی تعویض آببند به‌تنهایی کافی نیست؟
در برخی شرایط، مشکل اتصال فراتر از خرابی آببند است و باید اجزای دیگر نیز بررسی شوند. موارد زیر از مهم‌ترین نشانه‌های نیاز به بررسی بیشتر هستند:
- وجود ترک یا شکستگی در بدنه فیتینگ
- ساییدگی یا آسیب‌دیدگی شیار آب‌بندی
- خراش، بیضی‌شدگی یا برش نامناسب انتهای لوله
- قرارگیری نادرست لوله در اتصال
- اعمال کشش، خمش یا تنش نامناسب به مجموعه
- ادامه نشتی پس از نصب صحیح قطعه تأییدشده
در چنین شرایطی، تعویض آببند به‌تنهایی ممکن است فقط به‌صورت موقت نشتی را کاهش دهد یا هیچ تأثیری نداشته باشد. ابتدا باید علت اصلی مشکل مشخص شود و سپس درباره تعمیر یا تعویض اجزای آسیبدیده تصمیم‌گیری کرد.
خرید و قیمت لوله پلی اتیلن آبرسانی
شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلیاتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلی‌متر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید می‌شوند.
مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور
نتیجه‌گیری؛ راهنمای شناسایی قطعه یدکی اتصال پیچی پلیاتیلن
شناسایی صحیح قطعه یدکی اتصال پیچی پلیاتیلن، فقط به پیدا کردن واشر یا رینگی با ظاهر مشابه محدود نمی‌شود. برای انتخاب مناسب باید مدل اتصال، ابعاد و شکل آببند، جنس ماده، شرایط کاری و وضعیت سایر اجزای مجموعه به‌دقت بررسی شوند.
در صورت مشاهده نشتی، ابتدا آببند و شیار آن را از نظر آسیب، آلودگی و تغییر شکل بررسی کنید. سپس با استفاده از مشخصات فنی سازنده، قطعه جایگزین سازگار را انتخاب و مطابق دستورالعمل نصب کنید. اگر نشتی ادامه داشت، وضعیت لوله، بدنه فیتینگ و نحوه نصب را نیز ارزیابی کنید.
در نهایت، انتخاب قطعه بر اساس مشخصات فنی و رفع علت اصلی نشتی، مطمئن‌تر از تعویض آزمایشی قطعات مشابه است و می‌تواند از هزینه‌های اضافی و تکرار خرابی جلوگیری کند.
پرسش‌های متداول درباره شناسایی قطعه یدکی اتصال پیچی پلی اتیلن
آیا میتوان آببند اتصال پیچی را تعمیر کرد؟
چسباندن، بریدن یا تغییر شکل دادن آببند آسیبدیده روش مطمئنی برای بازگرداندن عملکرد آن نیست. در صورت وجود آسیب یا ناسازگاری، باید از قطعه جایگزین تأییدشده برای همان مدل استفاده کنید.
چگونه سایز اورینگ یا آببند اتصال را تشخیص دهیم؟
بهترین روش، بررسی مدل فیتینگ و مراجعه به نقشه قطعات یا راهنمای سازنده است. اندازه‌گیری نمونه فرسوده می‌تواند برای مقایسه اولیه مفید باشد، اما تغییر شکل ناشی از فشار و گذر زمان ممکن است باعث خطا در اندازه‌گیری شود.
آیا همه آب‌بندهای لاستیکی مشکی از جنس EPDM هستند؟
خیر. رنگ ظاهری معیار قابل اتکایی برای شناسایی جنس لاستیک نیست. برای تعیین جنس و سازگاری قطعه باید مشخصات فنی یا تأییدیه سازنده بررسی شود.
چه زمانی باید علاوه بر آببند، خود اتصال یا لوله را نیز بررسی کنیم؟
اگر بدنه ترک خورده، شیار آسیب دیده، لوله تغییر شکل داده یا نشتی پس از مونتاژ صحیح همچنان ادامه دارد، لازم است سایر اجزا و شرایط نصب نیز بررسی شوند.
آیا برای نصب آببند جدید باید از گریس استفاده کرد؟
استفاده از روانکار فقط زمانی مجاز است که سازنده همان اتصال آن را توصیه کرده باشد. نوع روانکار باید با جنس آببند و سیال مورد استفاده سازگار باشد؛ استفاده از ماده نامناسب ممکن است به قطعه آسیب برساند یا عملکرد آب‌بندی را مختل کند.
منابع فنی برای بررسی بیشتر
برای آشنایی با ساختار اتصالات فشاری پلیاتیلن و دستورالعمل‌های نصب، می‌توانید از منابع فنی زیر استفاده کنید:
- GF Piping Systems – iJOINT Compression Fittings: معرفی سامانه اتصالات فشاری برای لوله‌های پلیاتیلن و اطلاعات مرتبط با محصولات.
- GF Piping Systems – Industrial PE Technical Manual: راهنمای فنی عمومی سامانه‌های لوله‌کشی پلیاتیلن.
برای تعیین ابعاد قطعه، ترتیب مونتاژ و روش صحیح نصب، دستورالعمل اختصاصی سازنده و مدل اتصال همواره باید در اولویت قرار گیرد.
