اتصال کوپلر یکی از متداولترین روشهای اتصال لولههای پلی اتیلن، لولههای دوجداره کاروگیت و سایر سیستمهای انتقال سیالات است. در این روش، یک قطعه واسط به نام کوپلر دو سر لوله را به یکدیگر متصل کرده و با استفاده از اورینگ، رزوه یا فناوری جوش الکتروفیوژن، اتصال آببند و مقاومی ایجاد میکند.
در بسیاری از پروژههای فاضلابی و زهکشی، از این روش با نام اتصال حلقهای یا اتصال مارپیچ نیز یاد میشود؛ زیرا اتصال توسط یک حلقه یا کوپلر دارای شیارهای مارپیچی و سیستم آببندی انجام میشود. این ویژگی باعث نصب سریع، تعمیر آسان و افزایش طول عمر شبکه خواهد شد.

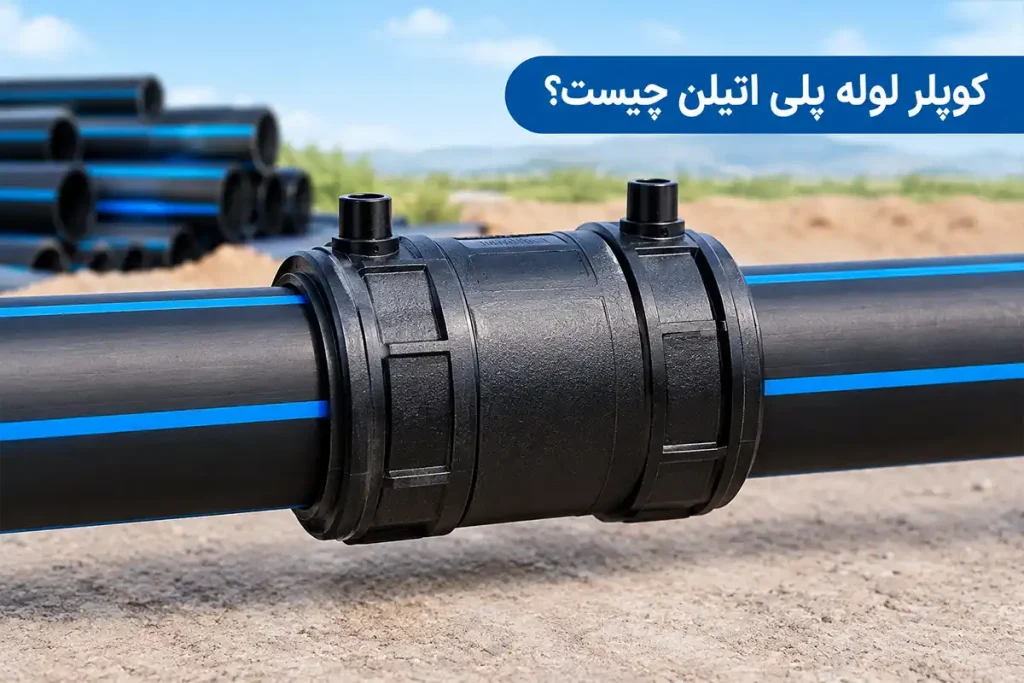

اتصال کوپلر (Coupler Joint) چیست؟
اتصال کوپلر روشی برای اتصال دو لوله به کمک یک قطعه واسط است که باعث همراستا شدن لولهها و ایجاد یک اتصال مقاوم در برابر نشت و فشار میشود.
این روش در پروژههای زیر کاربرد فراوانی دارد:
- شبکههای انتقال آب
- خطوط فاضلاب
- سیستمهای زهکشی
- شبکههای آبیاری
- خطوط انتقال گاز (با کوپلرهای مخصوص)
بسته به نوع پروژه، کوپلر میتواند مکانیکی، الکتروفیوژن یا مخصوص لولههای کاروگیت باشد.
اتصال حلقه ای یا مارپیچ چیست؟
اتصال حلقهای یا مارپیچ یکی از روشهای رایج اتصال لولههای دوجداره کاروگیت و اسپیرال است که در آن یک کوپلر حلقوی همراه با اورینگ آببندی، دو سر لوله را به یکدیگر متصل میکند.
در برخی مدلها، طراحی داخلی کوپلر یا ساختار لوله به گونهای است که اتصال به صورت شیارهای مارپیچی یا اسپیرال انجام میشود و پس از قرارگیری کامل، اتصال بسیار محکم و آببندی شدهای ایجاد میشود.
این روش به دلیل سرعت نصب بالا و نیاز نداشتن به عملیات جوشکاری، یکی از گزینههای مناسب برای پروژههای فاضلابی، زهکشی و انتقال آب محسوب میشود.
سفارش و قیمت اتصالات انواع لوله پلی اتیلن HDPE و کشاورزی
اتصالات لوله پلیاتیلن فشارقوی و کشاورزی تولید شده از مواد اولیه باکیفیت، مناسب شبکههای آبرسانی، آبیاری و خطوط انتقال سیالات. طراحی استاندارد با آببندی مطمئن، مقاومت بالا در فشار و خوردگی و سازگاری کامل با لولههای پلیاتیلن برای نصب سریع و عمر طولانی در پروژههای صنعتی و کشاورزی.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

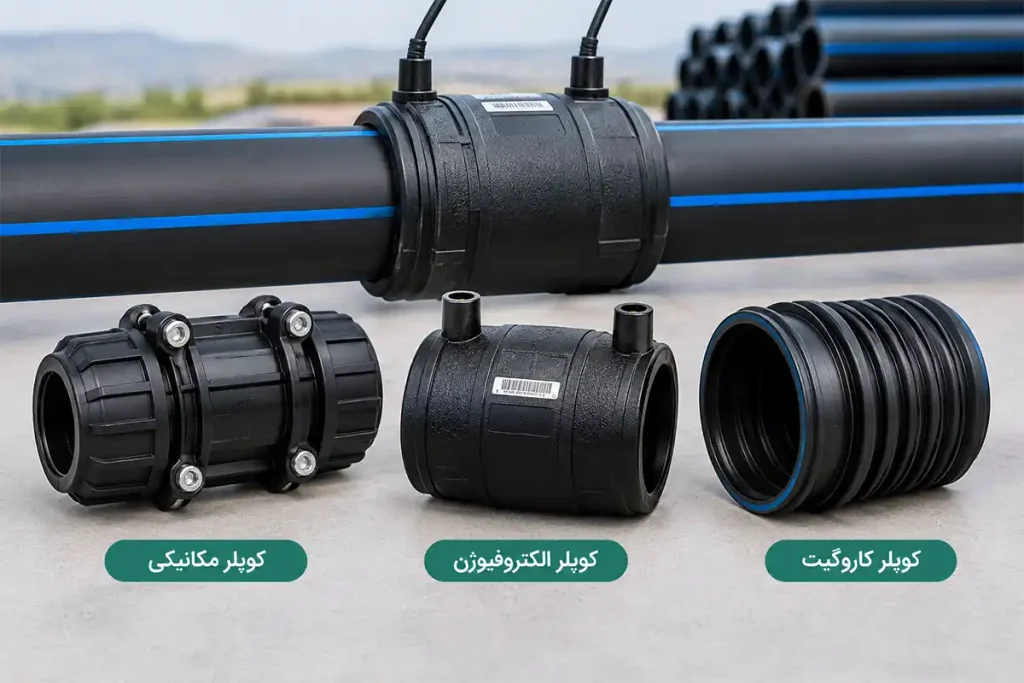

انواع اتصال کوپلر لوله پلی اتیلن
نوع اتصال کوپلر با توجه به نوع لوله، فشار کاری، شرایط پروژه و محل اجرا انتخاب میشود. شناخت تفاوت هر مدل باعث انتخاب صحیح و افزایش طول عمر شبکه خواهد شد.
کوپلر مکانیکی
در این روش، اتصال توسط بدنه کوپلر، مهره، اورینگ و قطعات نگهدارنده انجام میشود.
مزایا
- نصب سریع
- عدم نیاز به دستگاه جوش
- قابلیت باز و بسته شدن در برخی مدلها
- مناسب برای تعمیرات و انشعابات
کوپلر الکتروفیوژن
در این نوع اتصال، داخل کوپلر سیمهای مقاومتی قرار گرفته است که با دستگاه الکتروفیوژن گرم شده و اتصال مولکولی بین لوله و کوپلر ایجاد میکنند.
ویژگیها
- آببندی بسیار بالا
- مقاومت مناسب در برابر فشار
- کاهش احتمال نشتی
- مناسب برای خطوط آبرسانی و گازرسانی
کوپلر حلقه ای مخصوص لوله کاروگیت
در لولههای دوجداره کاروگیت، اتصال معمولاً توسط کوپلر حلقهای و اورینگ لاستیکی انجام میشود.
مزایای این روش عبارتاند از:
- نصب آسان
- آببندی مناسب
- مقاومت در برابر جابهجایی خاک
- امکان اجرای سریع پروژه
- کاهش هزینه نصب
مزایای اتصال کوپلر، حلقه ای و مارپیچ
استفاده از این روش اتصال در پروژههای عمرانی و صنعتی مزایای متعددی دارد که مهمترین آنها عبارتاند از:
- نصب سریع و ساده
- آببندی مطمئن
- مقاومت مناسب در برابر خوردگی
- کاهش زمان اجرای پروژه
- عدم نیاز به تجهیزات پیچیده در بسیاری از مدلها
- سهولت تعمیر و تعویض قطعات
- قابلیت استفاده در پروژههای آبرسانی، فاضلاب و زهکشی
مراحل نصب اتصال کوپلر
برای دستیابی به یک اتصال استاندارد، رعایت مراحل زیر ضروری است.
۱. آمادهسازی لوله
سطح لوله باید کاملاً تمیز و عاری از گردوغبار، چربی و آلودگی باشد.
۲. بررسی اورینگ
سلامت اورینگ و قرارگیری صحیح آن باید پیش از نصب کنترل شود.
۳. علامتگذاری عمق ورود
برای جلوگیری از نصب ناقص، عمق ورود لوله روی بدنه علامتگذاری میشود.
۴. نصب کوپلر
با استفاده از روانکننده مناسب، کوپلر روی لوله قرار گرفته و اتصال کامل انجام میشود.
۵. کنترل نهایی
پس از نصب، همراستایی لولهها و کیفیت آببندی بررسی شده و در صورت نیاز تست فشار انجام میشود.
مقایسه اتصال کوپلر با جوش لب به لب
انتخاب روش اتصال به نوع پروژه، فشار کاری، قطر لوله و شرایط اجرایی بستگی دارد. اتصال کوپلر به دلیل سرعت نصب بالا و سهولت اجرا، گزینهای مناسب برای بسیاری از پروژهها محسوب میشود، در حالی که جوش لب به لب بیشتر در خطوط تحت فشار و اتصالات دائمی کاربرد دارد.
| ویژگی | اتصال کوپلر | جوش لب به لب |
| سرعت اجرا | زیاد | متوسط |
| نیاز به دستگاه جوش | فقط در برخی مدلها | دارد |
| امکان تعمیر سریع | مناسب | محدود |
| نیاز به اپراتور متخصص | کمتر | بیشتر |
| مناسب برای فضای محدود | بله | خیر |
| استحکام اتصال | بسیار مناسب | بسیار مناسب |
کاربردهای اتصال کوپلر و اتصال حلقه ای
این روش اتصال در پروژههای مختلف مورد استفاده قرار میگیرد:
- شبکههای انتقال آب
- خطوط فاضلاب شهری
- لولههای دوجداره کاروگیت
- سیستمهای زهکشی
- آبیاری کشاورزی
- پروژههای صنعتی
- خطوط انتقال گاز با کوپلرهای استاندارد
قیمت و خرید لوله پلی اتیلن گازی PE100
تولید لوله پلیاتیلن گازرسانی با مواد اولیه PE100 در شرکت سلسله آب حیات کرمان، در سایزهای ۲۵ تا ۲۲۵ میلیمتر (تا ۴۰۰ میلیمتر سفارشی). ظرفیت تولید سالانه ۶۰۰۰ تن با ۶ خط تولید فعال و کنترل کیفیت آزمایشگاهی، مطابق استاندارد ملی ایران و استانداردهای بینالمللی برای شبکههای توزیع گاز کشور.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
نکات مهم هنگام انتخاب کوپلر
هنگام انتخاب کوپلر مناسب باید به موارد زیر توجه شود:
- قطر اسمی لوله
- فشار کاری (PN)
- جنس مواد اولیه
- نوع کاربرد
- استاندارد تولید
- کیفیت اورینگ
- سازگاری با نوع لوله
انتخاب صحیح کوپلر باعث افزایش عمر شبکه، کاهش احتمال نشتی و کاهش هزینههای تعمیر و نگهداری خواهد شد.
نتیجه گیری؛ انتخاب بهترین روش اتصال برای لوله های پلی اتیلن
روش اتصال کوپلر (Coupler Joint) که در بسیاری از پروژهها با عنوان اتصال حلقهای یا مارپیچ نیز شناخته میشود، یکی از مطمئنترین روشهای اتصال لولههای پلی اتیلن و کاروگیت است. این روش به دلیل نصب سریع، آببندی مناسب، مقاومت در برابر فشار و خوردگی و سهولت اجرا، در پروژههای آبرسانی، فاضلاب، زهکشی و صنایع مختلف کاربرد گستردهای دارد. انتخاب کوپلر استاندارد، استفاده از مواد اولیه باکیفیت و اجرای صحیح مراحل نصب، تأثیر مستقیمی بر عملکرد، دوام و کاهش هزینههای نگهداری شبکه خواهد داشت.
