اتصال لولههای پلی اتیلن در پروژههای مختلف آبرسانی، گازرسانی، صنعتی و انتقال سیالات، یکی از مهمترین مراحل اجرای شبکه محسوب میشود؛ زیرا کیفیت اتصال تأثیر مستقیمی بر آببندی، طول عمر و عملکرد نهایی خط لوله دارد. یکی از روشهای پرکاربرد برای ایجاد اتصال مطمئن بین لولههای پلی اتیلن، استفاده از کوپلر الکتروفیوژن لوله پلی اتیلن است.
کوپلر الکتروفیوژن که با نام کوپلینگ الکتروفیوژن لوله پلی اتیلن نیز شناخته میشود، یک اتصال جوشی است که با استفاده از جریان الکتریکی و ایجاد حرارت کنترلشده، باعث ذوب شدن سطح داخلی اتصال و سطح خارجی لوله شده و یک اتصال یکپارچه و مقاوم ایجاد میکند.
این نوع اتصال به دلیل دقت بالا، آببندی مناسب و قابلیت استفاده در شرایطی که امکان جابهجایی لولهها محدود است، در بسیاری از پروژههای حساس بهخصوص خطوط انتقال گاز و آب تحت فشار مورد استفاده قرار میگیرد.
کوپلر الکتروفیوژن لوله پلی اتیلن چیست؟
کوپلر الکتروفیوژن یک اتصال استوانهای شکل از جنس پلی اتیلن است که در بخش داخلی آن المنتهای حرارتی تعبیه شدهاند. این المنتها با اتصال به دستگاه الکتروفیوژن، جریان برق دریافت کرده و با تولید حرارت، باعث ذوب شدن لایههای سطحی کوپلر و لوله پلی اتیلن میشوند.
پس از پایان فرآیند گرمادهی و طی شدن زمان سرد شدن، دو قطعه لوله به وسیله یک اتصال دائمی و بدون درز به یکدیگر متصل میشوند. در این روش برخلاف اتصالات مکانیکی، اتصال تنها با فشار یا آببندی جانبی ایجاد نمیشود، بلکه بخشی از خود لوله و اتصال به یک ساختار یکپارچه تبدیل میشوند.
کوپلرهای الکتروفیوژن معمولاً از مواد اولیه PE100 تولید میشوند تا بتوانند فشار کاری بالا و شرایط محیطی مختلف را تحمل کنند.

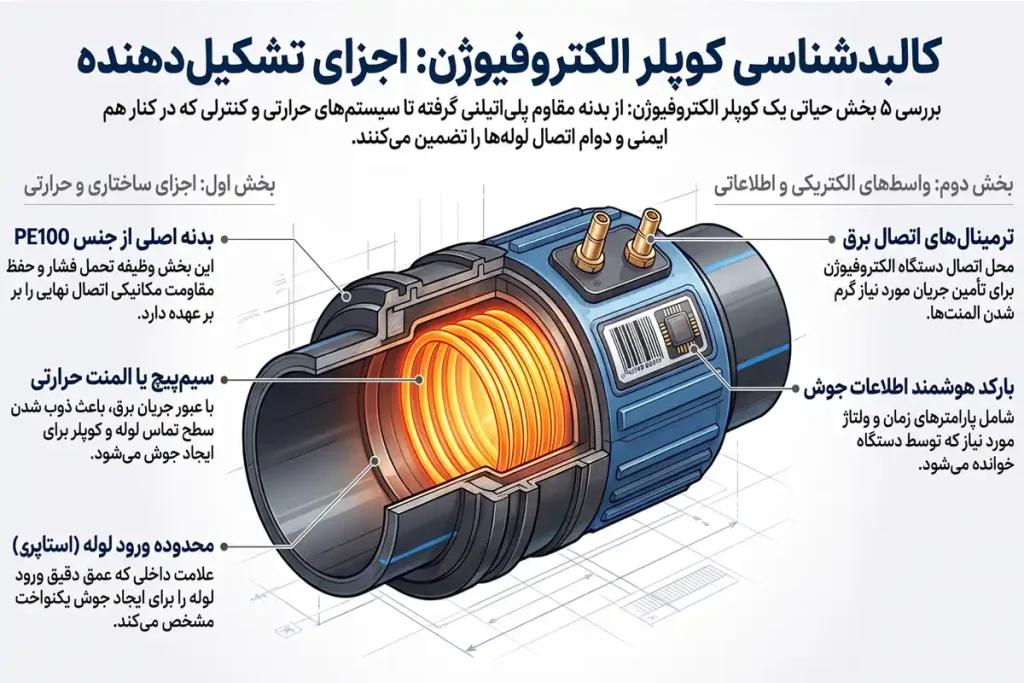

ساختار کوپلر الکتروفیوژن لوله پلی اتیلن
کوپلر الکتروفیوژن از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در ایجاد یک اتصال استاندارد دارند:
۱. بدنه پلی اتیلنی کوپلر
بدنه اصلی کوپلر از پلی اتیلن با گرید مناسب، معمولاً PE100، ساخته میشود. این بخش وظیفه تحمل فشار، ایجاد اتصال با لوله و حفظ مقاومت مکانیکی اتصال نهایی را بر عهده دارد.
۲. سیمپیچ یا المنت حرارتی
مهمترین بخش کوپلر الکتروفیوژن، سیمپیچهای مقاومتی هستند که در جداره داخلی اتصال قرار گرفتهاند. عبور جریان برق از این سیمها باعث افزایش دما و ذوب شدن سطح تماس بین لوله و کوپلر میشود.
۳. ترمینالهای اتصال برق
در قسمت بیرونی کوپلر، دو ترمینال وجود دارد که دستگاه الکتروفیوژن از طریق آنها جریان مورد نیاز برای گرم شدن المنتها را تأمین میکند.
۴. محدوده ورود لوله
داخل کوپلر معمولاً دارای علامت یا محدودکنندهای است که میزان ورود لوله به داخل اتصال را مشخص میکند. رعایت این عمق برای ایجاد جوش یکنواخت اهمیت زیادی دارد.
۵. بارکد یا اطلاعات جوش
بسیاری از کوپلرهای استاندارد دارای بارکد هستند که اطلاعات مربوط به زمان، ولتاژ و پارامترهای مورد نیاز جوش توسط دستگاه الکتروفیوژن خوانده میشود.
نحوه عملکرد کوپلر الکتروفیوژن
عملکرد کوپلر الکتروفیوژن بر اساس تبدیل انرژی الکتریکی به انرژی حرارتی انجام میشود. پس از قرار گرفتن دو سر لوله داخل کوپلر، دستگاه الکتروفیوژن به ترمینالهای اتصال متصل میشود.
با شروع فرآیند جوشکاری، جریان برق از المنتهای داخلی عبور کرده و حرارت تولید میکند. این حرارت باعث میشود سطح داخلی کوپلر و لایه بیرونی لوله پلی اتیلن به حالت نیمه مذاب برسند.
در این مرحله، مواد مذاب دو سطح با یکدیگر ترکیب شده و پس از پایان زمان جوش و خنک شدن، یک اتصال یکپارچه ایجاد میشود که مقاومت آن معمولاً مشابه یا حتی بیشتر از خود لوله است.
برخلاف اتصال مکانیکی، در کوپلر الکتروفیوژن هیچ قطعه اضافی مانند واشر یا پیچ برای آببندی وجود ندارد و اتصال به صورت مولکولی بین پلیمرها شکل میگیرد.
تفاوت کوپلر الکتروفیوژن با کوپلر معمولی لوله پلی اتیلن
کوپلرهای لوله پلی اتیلن میتوانند به روشهای مختلفی مورد استفاده قرار گیرند. کوپلرهای ساده ممکن است به صورت مکانیکی یا با روشهای جوشی مانند جوش لب به لب استفاده شوند، اما کوپلر الکتروفیوژن دارای المنت داخلی است و اتصال آن با دستگاه مخصوص انجام میشود.
مهمترین تفاوت این دو نوع اتصال عبارت است از:
| کوپلر معمولی | کوپلر الکتروفیوژن |
| ممکن است به تجهیزات جوش مخصوص نیاز داشته باشد | نیازمند دستگاه الکتروفیوژن است |
| دقت اتصال وابسته به روش اجرا است | پارامترهای جوش کنترلشدهتر هستند |
| برای برخی شرایط محدودیت اجرایی دارد | در فضاهای محدود نیز قابل استفاده است |
| معمولاً هزینه اجرای پایینتری دارد | هزینه تجهیزات و اتصال بالاتر است |
کوپلر الکتروفیوژن بیشتر در پروژههایی استفاده میشود که کیفیت اتصال و آببندی اهمیت بالایی دارد.
دستگاه الکتروفیوژن چیست و چه نقشی دارد؟
دستگاه الکتروفیوژن تجهیزی است که انرژی الکتریکی مورد نیاز برای گرم شدن المنتهای داخل کوپلر را تأمین میکند. این دستگاه با کنترل دقیق ولتاژ، جریان و زمان جوش، شرایط مناسب برای ایجاد اتصال استاندارد را فراهم میکند.
دستگاههای الکتروفیوژن معمولاً قابلیت تنظیم خودکار پارامترهای جوش را دارند و برخی مدلها اطلاعات مربوط به فرآیند جوشکاری را ثبت میکنند.
مهمترین اجزای دستگاه الکتروفیوژن شامل موارد زیر است:
- سیستم کنترل جریان و ولتاژ
- کابلهای اتصال به کوپلر
- نمایشگر تنظیمات
- سیستم تشخیص خطا
- قابلیت خواندن بارکد اتصال در مدلهای پیشرفته
استفاده از دستگاه مناسب و تنظیم صحیح آن، یکی از عوامل اصلی در کیفیت نهایی اتصال الکتروفیوژن محسوب میشود.
سفارش و قیمت اتصالات انواع لوله پلی اتیلن HDPE و کشاورزی
اتصالات لوله پلیاتیلن فشارقوی و کشاورزی تولید شده از مواد اولیه باکیفیت، مناسب شبکههای آبرسانی، آبیاری و خطوط انتقال سیالات. طراحی استاندارد با آببندی مطمئن، مقاومت بالا در فشار و خوردگی و سازگاری کامل با لولههای پلیاتیلن برای نصب سریع و عمر طولانی در پروژههای صنعتی و کشاورزی.
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

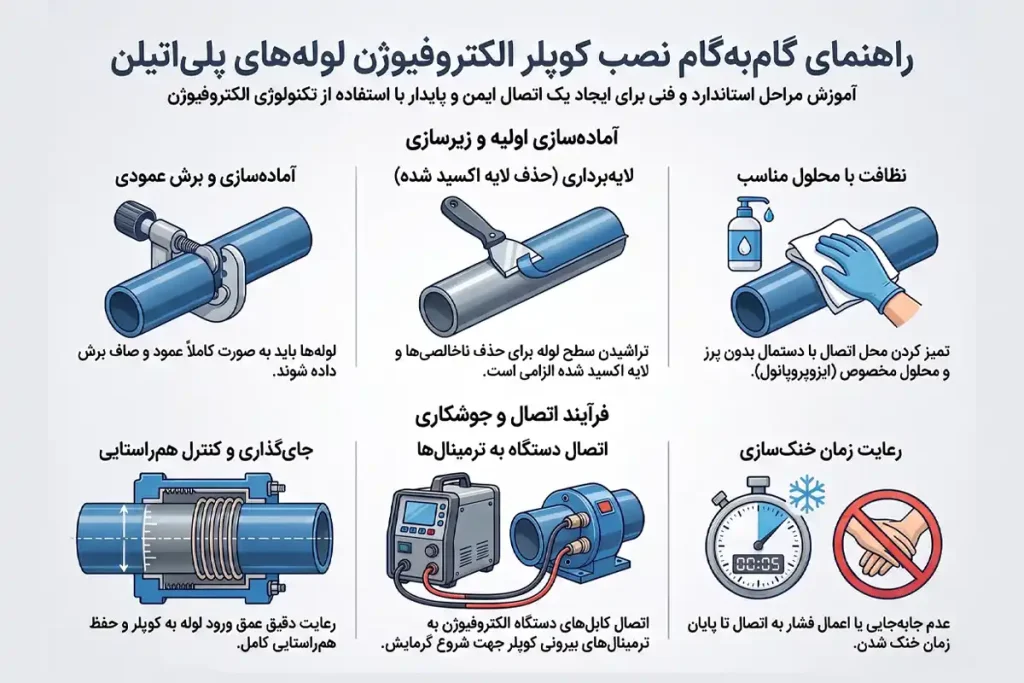

مراحل نصب کوپلر الکتروفیوژن لوله پلی اتیلن
اجرای صحیح مراحل نصب، تأثیر مستقیمی بر عملکرد اتصال دارد. مهمترین مراحل نصب عبارتاند از:
۱. آماده سازی لولهها
ابتدا باید لولهها به صورت کاملاً صاف و عمود بر محور لوله برش داده شوند. وجود زاویه یا پلیسه میتواند باعث کاهش کیفیت اتصال شود.
۲. تراشیدن سطح لوله
سطح خارجی لوله در محل ورود به کوپلر باید با ابزار مخصوص تراشیده شود تا لایه اکسید شده سطحی حذف شود و پلی اتیلن تازه در فرآیند جوش قرار گیرد.
۳. تمیز کردن محل اتصال
پس از تراش، سطح لوله و داخل کوپلر باید با دستمال بدون پرز و محلول مناسب تمیز شود. تماس دست یا آلودگی روی سطح میتواند کیفیت جوش را کاهش دهد.
۴. قرار دادن لوله داخل کوپلر
دو سر لوله تا عمق مشخص شده داخل کوپلر قرار میگیرند. باید اطمینان حاصل شود که لولهها بدون فشار جانبی و کاملاً همراستا نصب شدهاند.
۵. اتصال دستگاه الکتروفیوژن
کابلهای دستگاه به ترمینالهای کوپلر متصل شده و فرآیند جوش طبق مشخصات اتصال آغاز میشود.
۶. زمان خنک شدن اتصال
پس از پایان جوش، نباید اتصال تا قبل از پایان زمان سرد شدن جابهجا شود. حرکت دادن لوله در این مرحله میتواند باعث ایجاد ترک یا کاهش مقاومت اتصال شود.
مزایای کوپلر الکتروفیوژن لوله پلی اتیلن
استفاده از کوپلر الکتروفیوژن در پروژههای مختلف، به دلیل ایجاد اتصال مقاوم و قابل اطمینان، مزایای زیادی دارد. مهمترین مزایای این روش عبارتاند از:
۱. ایجاد اتصال کاملاً آببند
مهمترین ویژگی کوپلر الکتروفیوژن، ایجاد یک اتصال یکپارچه بین لوله و اتصال است. در این روش، سطح داخلی کوپلر و سطح خارجی لوله با یکدیگر ذوب شده و پس از سرد شدن، یک ساختار واحد تشکیل میدهند.
به همین دلیل احتمال نشتی در این نوع اتصال، در صورت اجرای صحیح، بسیار پایین است و برای خطوط انتقال سیالات تحت فشار گزینه مناسبی محسوب میشود.
۲. مقاومت بالا در برابر فشار و تنشهای محیطی
اتصال ایجادشده توسط کوپلر الکتروفیوژن توانایی تحمل فشارهای کاری بالا را دارد. به همین دلیل در شبکههای آبرسانی، گازرسانی و پروژههای صنعتی که ایمنی اتصال اهمیت زیادی دارد، استفاده میشود.
۳. مناسب برای فضاهای محدود
یکی از مزایای مهم این روش نسبت به برخی روشهای دیگر اتصال لوله پلی اتیلن، امکان استفاده در محیطهایی است که فضای کافی برای اجرای عملیات وجود ندارد.
برای مثال در تعمیر خطوط موجود، حفاریهای محدود یا مکانهایی که امکان حرکت دادن دستگاههای بزرگ وجود ندارد، کوپلر الکتروفیوژن میتواند گزینه مناسبی باشد.
۴. دقت بالای فرآیند اتصال
در اتصال الکتروفیوژن، پارامترهایی مانند زمان، دما و انرژی جوش توسط دستگاه کنترل میشوند. این موضوع باعث میشود کیفیت اتصال کمتر به شرایط محیطی و مهارت اپراتور وابسته باشد.
۵. قابلیت اتصال لولههای پلی اتیلن با قطرهای مختلف
کوپلرهای الکتروفیوژن در سایزهای مختلف تولید میشوند و امکان اتصال لولههای پلی اتیلن با قطرهای متفاوت را فراهم میکنند.
۶. مناسب برای تعمیرات خطوط پلی اتیلن
در بسیاری از پروژهها برای ترمیم بخش آسیبدیده یا اتصال قطعات جدید به خطوط موجود، از کوپلر الکتروفیوژن استفاده میشود؛ زیرا اجرای آن در شرایط تعمیراتی آسانتر است.
معایب کوپلر الکتروفیوژن لوله پلی اتیلن
با وجود مزایای متعدد، استفاده از کوپلر الکتروفیوژن محدودیتهایی نیز دارد که باید پیش از انتخاب روش اتصال مورد توجه قرار گیرد.
۱. نیاز به دستگاه تخصصی
برای اجرای این نوع اتصال، استفاده از دستگاه الکتروفیوژن الزامی است. در نتیجه در پروژههایی که تجهیزات لازم در دسترس نیست، اجرای کار ممکن است دشوارتر باشد.
۲. حساسیت بالا به آمادهسازی سطح
کیفیت اتصال الکتروفیوژن به آمادهسازی صحیح لولهها وابسته است. عواملی مانند باقی ماندن آلودگی، چربی، رطوبت یا حذف نشدن لایه اکسید شده سطح لوله میتواند باعث کاهش مقاومت اتصال شود.
۳. زمان بیشتر نسبت به برخی روشهای اتصال
فرآیند آمادهسازی، جوش و زمان خنک شدن باعث میشود اجرای اتصال الکتروفیوژن در برخی شرایط نسبت به روشهای سریعتر، زمان بیشتری نیاز داشته باشد.
۴. هزینه بالاتر تجهیزات و اتصالات
کوپلرهای الکتروفیوژن به دلیل ساختار پیچیدهتر و وجود المنت داخلی، معمولاً هزینه بیشتری نسبت به برخی اتصالات ساده پلی اتیلن دارند.
کاربردهای کوپلر الکتروفیوژن لوله پلی اتیلن
کوپلر (کوپلیتگ) الکتروفیوژن در پروژههایی استفاده میشود که کیفیت اتصال، آببندی و دوام اهمیت بالایی دارد. برخی از مهمترین کاربردهای آن عبارتاند از:
شبکههای آبرسانی
در خطوط انتقال و توزیع آب شهری، روستایی و صنعتی، اتصال مطمئن لولهها اهمیت زیادی دارد. کوپلر الکتروفیوژن میتواند برای ایجاد اتصالات مقاوم در این شبکهها مورد استفاده قرار گیرد.
خطوط گازرسانی پلی اتیلن
یکی از مهمترین کاربردهای کوپلر الکتروفیوژن، استفاده در شبکههای گازرسانی است. به دلیل حساسیت بالای این خطوط، نیاز به اتصالات کاملاً آببند و استاندارد وجود دارد.
صنایع نفت، پتروشیمی و انتقال مواد شیمیایی
در برخی خطوط صنعتی که انتقال سیالات خاص انجام میشود، مقاومت شیمیایی و دوام اتصال اهمیت زیادی دارد. کوپلرهای الکتروفیوژن میتوانند در این شرایط مورد استفاده قرار گیرند.
سیستمهای فاضلاب تحت فشار
در خطوط فاضلابی تحت فشار، نشتی اتصال میتواند مشکلات زیادی ایجاد کند. به همین دلیل در برخی پروژهها از اتصالات الکتروفیوژن برای افزایش اطمینان استفاده میشود.
تعمیر و اصلاح خطوط موجود
در پروژههای تعمیراتی که امکان استفاده از تجهیزات سنگین وجود ندارد، کوپلر الکتروفیوژن یکی از گزینههای مناسب برای اتصال قطعات جدید یا اصلاح مسیر لوله است.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور
نکات مهم نصب کوپلر الکتروفیوژن
برای دستیابی به یک اتصال استاندارد و بادوام، رعایت نکات اجرایی زیر ضروری است:
استفاده از لوله و اتصال همجنس
کوپلر الکتروفیوژن باید با لوله پلی اتیلن سازگار باشد. استفاده از اتصالات استاندارد با مواد اولیه مناسب، نقش مهمی در کیفیت اتصال دارد.
کنترل همراستایی لوله ها
قبل از شروع جوش باید اطمینان حاصل شود که دو لوله کاملاً در یک راستا قرار گرفتهاند. فشار جانبی یا انحراف لوله میتواند باعث ایجاد تنش در محل اتصال شود.
رعایت زمان جوش و خنک شدن
پارامترهای جوش باید مطابق دستورالعمل سازنده اتصال تنظیم شود. همچنین تا پایان زمان خنک شدن نباید اتصال تحت فشار یا حرکت قرار گیرد.
جلوگیری از ورود آلودگی
گردوغبار، خاک، چربی و رطوبت میتوانند کیفیت جوش را کاهش دهند. محل اتصال باید قبل از شروع فرآیند کاملاً تمیز باشد.
استفاده از تجهیزات مناسب
دستگاه الکتروفیوژن باید توانایی تأمین انرژی مورد نیاز اتصال را داشته باشد و کالیبراسیون آن بررسی شود.
خطاهای رایج در نصب کوپلر الکتروفیوژن
بسیاری از مشکلات ایجادشده در اتصالات الکتروفیوژن، به دلیل رعایت نکردن مراحل صحیح اجرا اتفاق میافتند. مهمترین خطاهای رایج عبارتاند از:
۱. عدم تراش صحیح سطح لوله
یکی از مهمترین مراحل آمادهسازی، حذف لایه اکسید شده سطح لوله است. انجام ندادن این مرحله میتواند باعث کاهش کیفیت جوش شود.
۲. تمیز نکردن سطح اتصال
وجود گردوغبار یا آلودگی روی محل جوش، مانع از ترکیب مناسب مواد پلی اتیلن میشود.
۳. استفاده از دستگاه نامناسب
تنظیم نبودن دستگاه یا استفاده از تجهیزات معیوب میتواند باعث ایجاد حرارت کمتر یا بیشتر از مقدار مورد نیاز شود.
۴. جابهجایی لوله هنگام سرد شدن
در زمان خنک شدن، مواد مذاب داخل اتصال باید بدون حرکت تثبیت شوند. جابهجایی در این مرحله ممکن است باعث ایجاد ترک یا ضعف اتصال شود.
۵. عدم توجه به شرایط محیطی
دمای بسیار پایین، باد شدید، رطوبت یا آلودگی محیط میتواند بر کیفیت فرآیند جوش تأثیر بگذارد.
تفاوت کوپلر الکتروفیوژن و جوش الکتروفیوژن
کوپلر (کوپلینگ) الکتروفیوژن در واقع یکی از انواع اتصالاتی است که با روش جوش الکتروفیوژن نصب میشود. بنابراین بین این دو مفهوم تفاوت وجود دارد.
جوش الکتروفیوژن به فرآیند کلی اتصال لوله پلی اتیلن با استفاده از المنت حرارتی گفته میشود، در حالی که کوپلر الکتروفیوژن قطعهای است که این فرآیند توسط آن انجام میشود.
به عبارت دیگر، کوپلر الکتروفیوژن یک اتصال فیزیکی است و جوش الکتروفیوژن روش اجرای اتصال آن محسوب میشود.
جمع بندی؛ کوپلینگ کوپلر الکتروفیوژن لوله پلی اتیلن
کوپلر الکتروفیوژن لوله پلی اتیلن یکی از روشهای مطمئن برای ایجاد اتصال دائمی در خطوط پلی اتیلن است که به دلیل آببندی بالا، مقاومت مناسب و امکان استفاده در شرایط مختلف، در پروژههای آبرسانی، گازرسانی و صنعتی کاربرد گستردهای دارد.
عملکرد صحیح این نوع اتصال به کیفیت کوپلر، آمادهسازی دقیق لوله، استفاده از دستگاه استاندارد و رعایت مراحل نصب وابسته است. هرچقدر فرآیند آمادهسازی و جوشکاری با دقت بیشتری انجام شود، اتصال نهایی دوام و عملکرد بهتری خواهد داشت.
انتخاب کوپلر الکتروفیوژن مناسب و اجرای اصولی آن میتواند از بروز مشکلاتی مانند نشتی، افت فشار و خرابی زودهنگام خط لوله جلوگیری کند و عمر مفید شبکه پلی اتیلن را افزایش دهد.
