ضربه قوچ در لوله پلی اتیلن پدیده‌ای هیدرولیکی است که بر اثر تغییر سریع سرعت جریان آب ایجاد می‌شود و میتواند باعث افزایش یا کاهش ناگهانی فشار در خط لوله شود. خاموش‌شدن ناگهانی پمپ، بسته‌شدن سریع شیر و عملکرد نامناسب تجهیزات کنترلی از عوامل ایجاد این پدیده هستند.
لوله پلیاتیلن به دلیل انعطافپذیری خود میتواند در مقایسه با برخی لوله‌های صلب، رفتار متفاوتی در برابر موج فشار داشته باشد؛ اما این ویژگی به معنی حذف خطر ضربه قوچ نیست. برای جلوگیری از آسیب به لوله، اتصالات، شیرآلات و تجهیزات پمپاژ، باید فشار کاری و فشارهای گذرا در طراحی و بهره‌برداری از شبکه بررسی شوند.
در این مقاله با مفهوم ضربه قوچ، عوامل ایجاد آن، روش‌های بررسی فشار گذرا، محاسبات اولیه و راهکارهای کنترل این پدیده در خطوط پلیاتیلن آشنا می‌شوید.

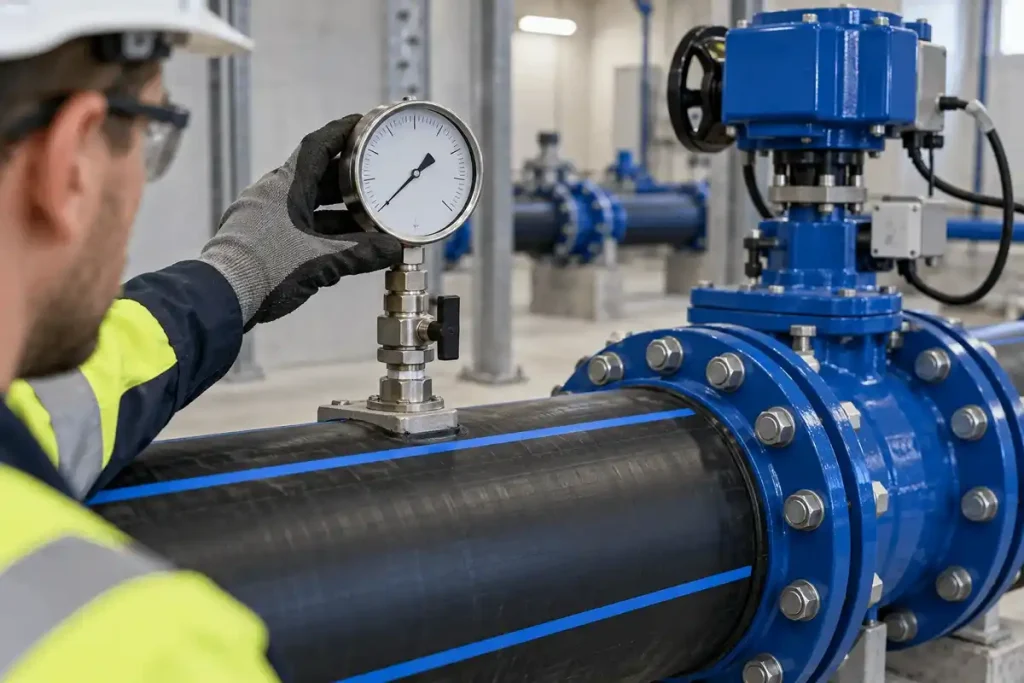

بررسی فشار در کنار پمپ و شیر، یکی از مراحل عیب‌یابی نوسانات فشار در خطوط انتقال آب است.

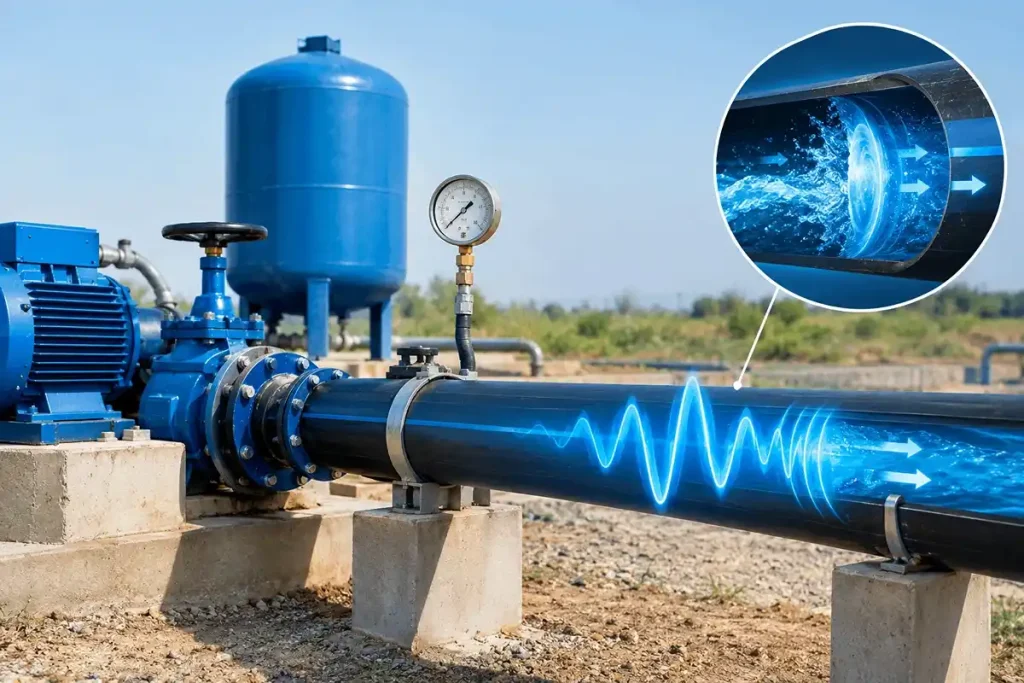

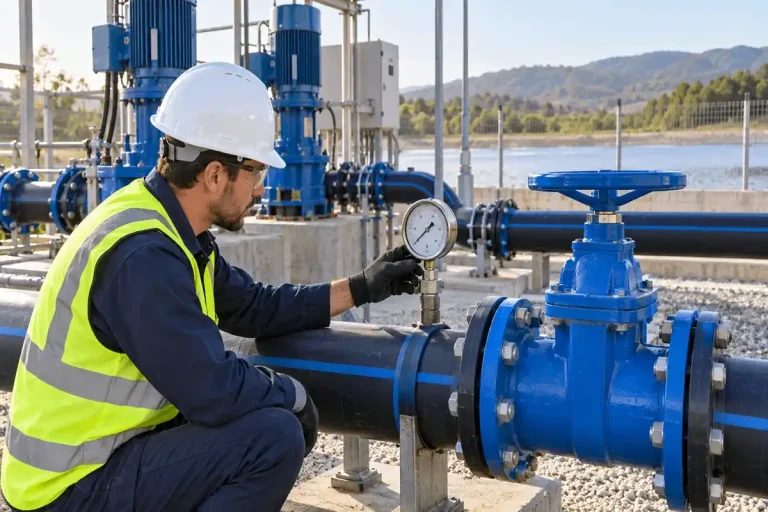

ضربه قوچ در لوله پلی اتیلن چیست؟

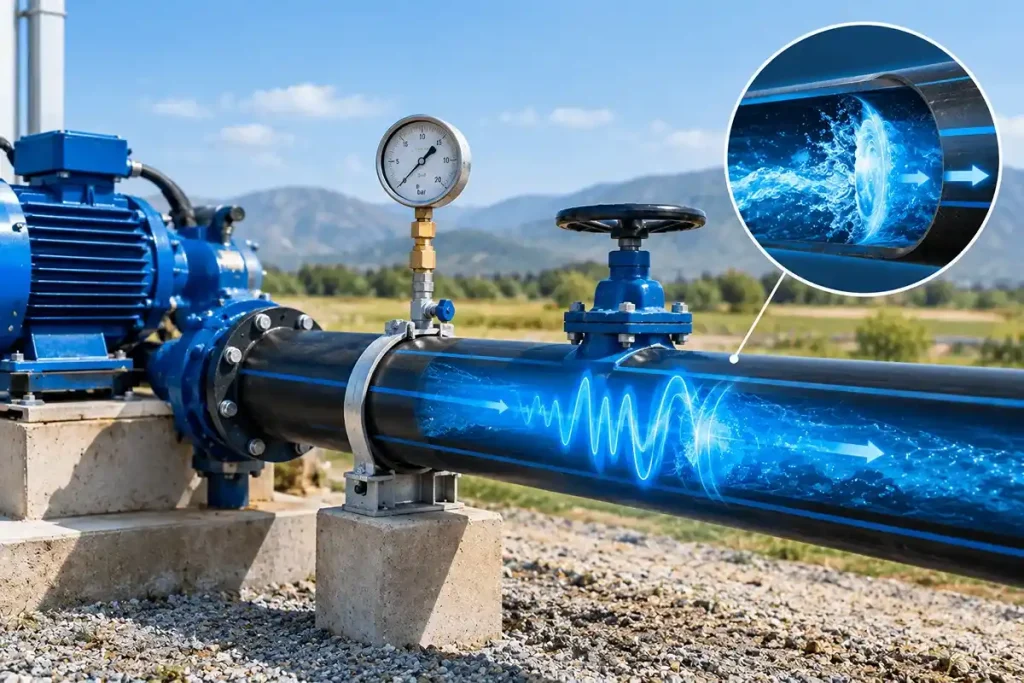

ضربه قوچ یا واترهَمِر (Water Hammer) نوعی جریان گذراست که هنگام تغییر سریع سرعت جریان سیال رخ می‌دهد. آب در حال حرکت دارای مومنتوم است و هنگامی که سرعت آن به‌سرعت تغییر میکند، این تغییر به شکل موج فشار در طول خط لوله منتشر می‌شود.
برای مثال، تصور کنید یک پمپ آب با دبی مشخص در حال انتقال آب به یک شبکه آبرسانی است. اگر پمپ ناگهان خاموش شود، جریان آب ممکن است به‌سرعت کاهش پیدا کند. در این حالت، موج فشار در خط ایجاد می‌شود و با حرکت و بازتاب در نقاط مختلف شبکه، میتواند باعث نوسانات فشار شود.
بسته به شرایط سیستم، ضربه قوچ ممکن است با افزایش فشار، کاهش فشار یا ترکیبی از هر دو همراه باشد.
چه عواملی باعث ایجاد ضربه قوچ می‌شوند؟
مهم‌ترین عوامل ایجاد فشار گذرا در خطوط پلی اتیلن عبارت‌اند از:
- خاموش‌شدن ناگهانی پمپ: برای مثال، در اثر قطع برق یا توقف اضطراری تجهیزات.
- بسته‌شدن سریع شیر: توقف ناگهانی جریان میتواند موج فشار ایجاد کند.
- راه‌اندازی ناگهانی پمپ: تغییر سریع دبی و سرعت جریان ممکن است موجب نوسانات فشار شود.
- عملکرد نامناسب شیر یک‌طرفه: بسته‌شدن ناگهانی شیر یک‌طرفه یا برگشت جریان میتواند به ایجاد ضربه فشار منجر شود.
- وجود هوا در خط لوله: هوای محبوس، نحوه پرشدن خط و حرکت توده‌های هوا می‌توانند رفتار گذرای جریان را پیچیده‌تر کنند.
- تغییرات ناگهانی شرایط بهره‌برداری: باز و بسته‌شدن مکرر تجهیزات یا تغییر سریع دبی نیز ممکن است فشار گذرا ایجاد کند.
شدت این پدیده به عواملی مانند طول و قطر خط، سرعت جریان، جنس و ابعاد لوله، نحوه مهار آن، اختلاف ارتفاع، شرایط مرزی و زمان عملکرد تجهیزات بستگی دارد.
آیا لوله پلی اتیلن در برابر ضربه قوچ مقاوم است؟
لوله پلی اتیلن به دلیل خاصیت ارتجاعی و مدول الاستیسیته کمتر نسبت به بسیاری از لوله‌های صلب، میتواند سرعت انتشار موج فشار و پاسخ سیستم به تغییرات جریان را تحت تأثیر قرار دهد.
بااین‌حال، نباید نتیجه گرفت که لوله پلیاتیلن در برابر ضربه قوچ آسیب‌ناپذیر است. افزایش فشار ممکن است از ظرفیت مجاز لوله یا اتصالات فراتر برود. از سوی دیگر، افت شدید فشار میتواند در شرایط خاص باعث ایجاد فشار منفی و جدایش ستون آب شود؛ پدیده‌ای که پس از آن ممکن است با پیوستن مجدد ستون‌های آب، نوسانات فشار شدیدی ایجاد کند.
برای ارزیابی ایمنی شبکه باید فشار کاری، فشارهای گذرای مثبت و منفی، دمای سیال، مشخصات لوله و تجهیزات و تعداد دفعات تکرار رخداد بررسی شوند.
خرید و قیمت لوله پلی اتیلن آبرسانی
شرکت سلسله آب حیات کرمان تولیدکننده انواع لوله پلیاتیلن آبرسانی در سایزهای ۱۶ تا ۴۰۰ میلی‌متر، مطابق استانداردهای DIN 8074، ISO 4427، EN 12201 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع01 و INSO 14427 است. این محصولات با مواد اولیه باکیفیت و کنترل کیفیت مستمر، مناسب شبکه‌های انتقال و توزیع آب شهری، کشاورزی و صنعتی تولید می‌شوند.
مزیت ما برای شما: خرید مستقیم از کارخانه و تضمین کیفیت. ارسال رایگان به سراسر کشور
چه زمانی احتمال ضربه قوچ در خطوط پلی اتیلن بیشتر است؟
برای تشخیص اولیه، بهتر است رخدادهای بهره‌برداری را همراه با نشانههای احتمالی آن‌ها بررسی کنید.
| رخداد | نشانههای احتمالی | مواردی که باید بررسی شوند |
| خاموشی ناگهانی پمپ | تغییر سریع فشار، صدای کوبش یا برگشت جریان | وضعیت شیر یک‌طرفه، نحوه توقف پمپ و تجهیزات حفاظتی |
| بسته‌شدن سریع شیر | نوسان فشار یا صدای ضربه در نزدیکی شیر | زمان بسته‌شدن شیر و سرعت جریان |
| پرکردن خط خالی | خروج نامنظم هوا، نوسان فشار یا جریان ناپایدار | روش پرکردن خط و عملکرد تجهیزات هواگیری |
| باز و بسته‌شدن مکرر پمپ | تکرار نوسانات فشار در چرخه‌های بهره‌برداری | منطق کنترل پمپ و تناسب ظرفیت تجهیزات |
| اختلاف ارتفاع زیاد در مسیر | تغییرات فشار و احتمال ایجاد فشار منفی در نقاطی از خط | پروفیل ارتفاع، فشارهای موضعی و وضعیت هواگیرها |
توجه داشته باشید که صدای کوبش یا حرکت عقربه فشارسنج به‌تنهایی برای تشخیص قطعی ضربه قوچ کافی نیست. همچنین ممکن است فشار گذرا در مدت کوتاهی رخ دهد و فشارسنج معمولی نتواند مقدار اوج آن را ثبت کند.
در رخدادهای سریع، استفاده از ابزار ثبت فشار با سرعت نمونه‌برداری مناسب میتواند به شناسایی مقدار و زمان وقوع نوسانات کمک کند.

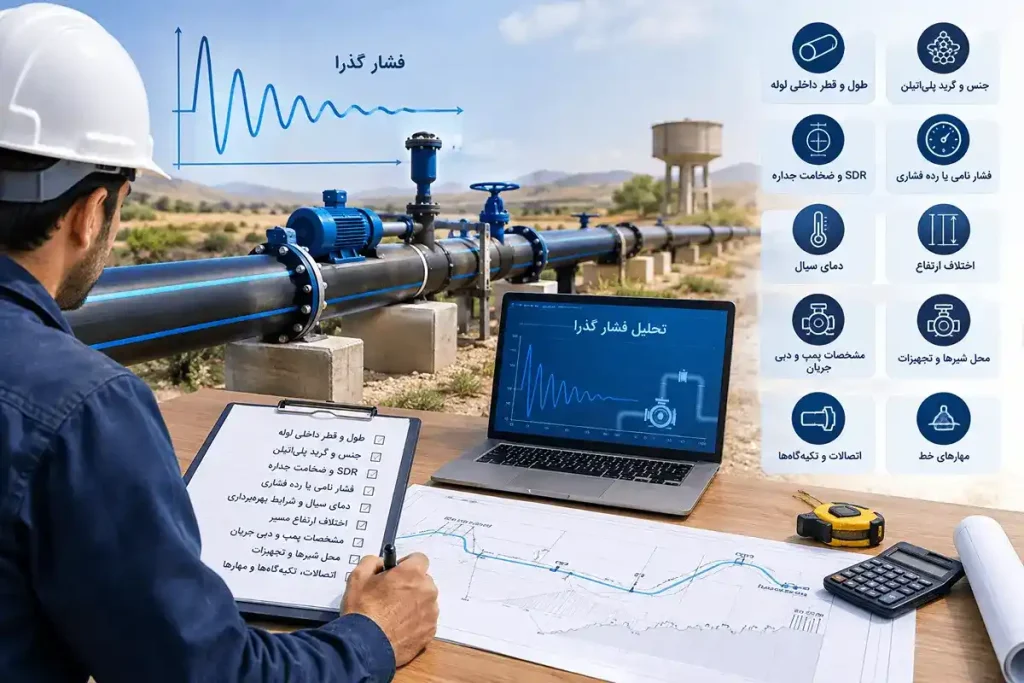

چگونه فشار گذرا را در خط لوله پلی اتیلن بررسی کنیم؟
بررسی فشار گذرا باید از جمع‌آوری اطلاعات شبکه آغاز شود. در خطوط ساده، محاسبات اولیه می‌توانند دید مناسبی ایجاد کنند؛ اما در شبکه‌های طولانی، ایستگاه‌های پمپاژ و خطوط دارای اختلاف ارتفاع قابل‌توجه، ممکن است تحلیل تخصصی هیدرولیکی ضروری باشد.
۱. مشخصات فنی خط لوله را جمع‌آوری کنید
پیش از هرگونه محاسبه، اطلاعات زیر را ثبت کنید:
- طول و قطر داخلی لوله
- جنس لوله و گرید پلیاتیلن، مانند PE80 یا PE100
- نسبت ابعادی SDR و ضخامت جداره
- فشار نامی یا رده فشاری لوله
- دمای سیال و شرایط بهره‌برداری
- اختلاف ارتفاع ابتدا، انتها و نقاط مهم مسیر
- مشخصات پمپ، منحنی عملکرد و دبی جریان
- محل شیرها، شیرهای یک‌طرفه، هواگیرها و مخازن
- وضعیت اتصالات، تکیه‌گاه‌ها و مهارهای خط
این اطلاعات برای تعیین رفتار موج فشار و بررسی ظرفیت تحمل فشار سامانه ضروری هستند.

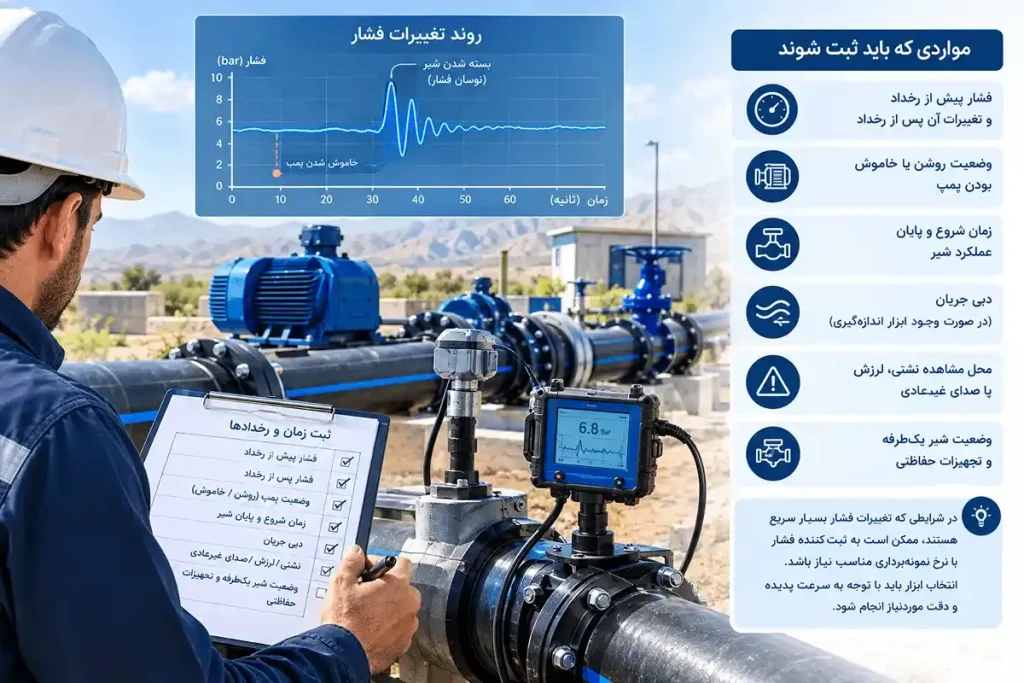

۲. زمان وقوع نوسانات را ثبت کنید
اگر ضربه قوچ هنگام خاموش‌شدن پمپ یا بسته‌شدن شیر رخ می‌دهد، زمان وقوع رویداد را با روند تغییرات فشار مقایسه کنید.
برای این منظور، موارد زیر را ثبت کنید:
- فشار پیش از رخداد و تغییرات آن پس از رخداد
- وضعیت روشن یا خاموش بودن پمپ
- زمان شروع و پایان عملکرد شیر
- دبی جریان، در صورت وجود ابزار اندازه‌گیری
- محل مشاهده نشتی، لرزش یا صدای غیرعادی
- وضعیت شیر یک‌طرفه و تجهیزات حفاظتی
در شرایطی که تغییرات فشار بسیار سریع هستند، ممکن است به ثبت‌کننده فشار با نرخ نمونه‌برداری مناسب نیاز باشد. انتخاب ابزار باید با توجه به سرعت پدیده و دقت موردنیاز انجام شود.

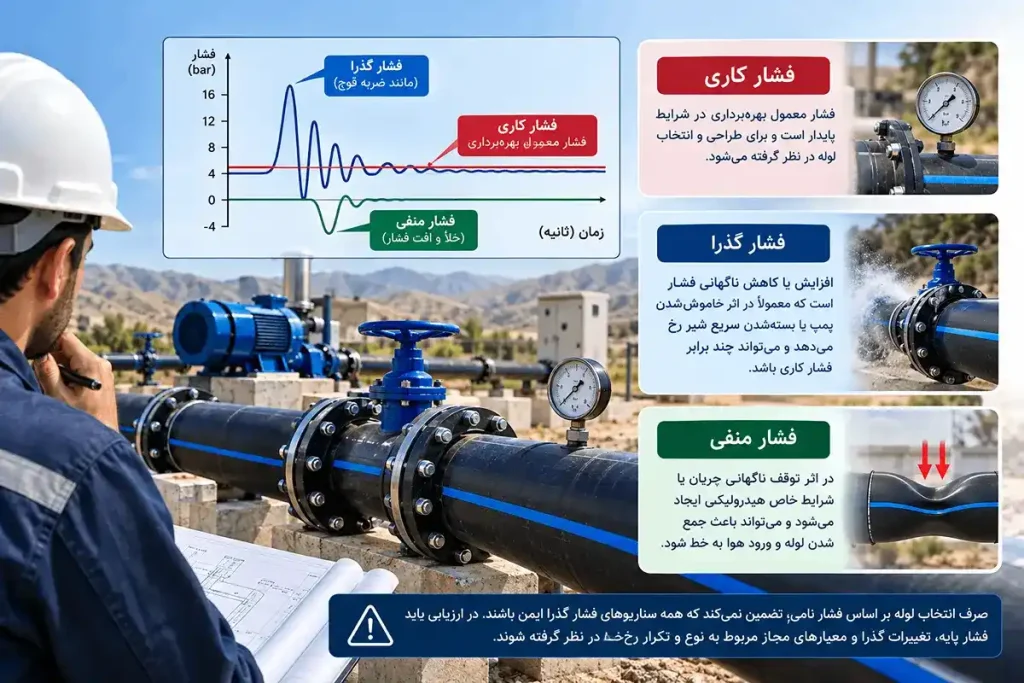

۳. فشار کاری را با فشار گذرا اشتباه نگیرید
فشار کاری، فشار گذرا و فشار منفی مفاهیم متفاوتی هستند.
| مفهوم | تعریف | اهمیت در طراحی |
| فشار کاری | فشاری که خط در شرایط معمول بهره‌برداری تحمل میکند | تعیین شرایط عادی عملکرد سامانه |
| فشار گذرای مثبت | افزایش کوتاه‌مدت فشار در اثر تغییرات جریان | بررسی احتمال تجاوز از ظرفیت مجاز لوله و تجهیزات |
| فشار گذرای منفی | کاهش ناگهانی فشار در اثر تغییرات جریان | بررسی احتمال ایجاد فشار بسیار پایین یا جدایش ستون آب |
| فشار اوج | بیشترین فشار ایجادشده در یک سناریوی مشخص | مقایسه با حدود مجاز طراحی و بهره‌برداری |
صرف انتخاب لوله بر اساس فشار نامی، تضمین نمی‌کند که همه سناریوهای فشار گذرا ایمن باشند. در ارزیابی باید فشار پایه و تغییرات گذرا و همچنین معیارهای مجاز مربوط به نوع و تکرار رخداد در نظر گرفته شوند.

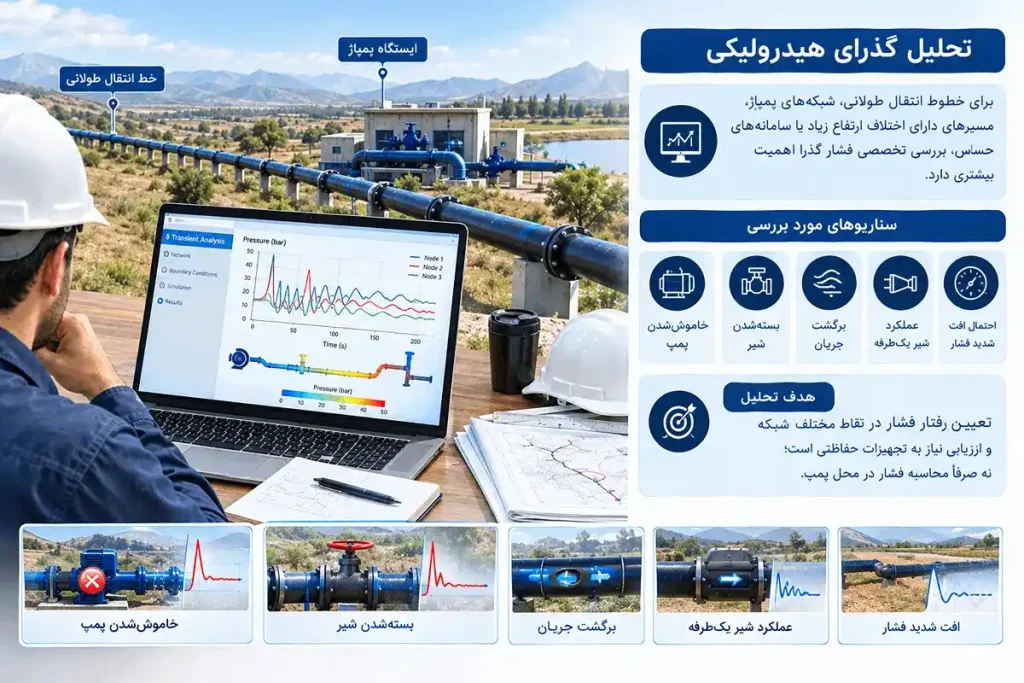

۴. در صورت نیاز، تحلیل گذرای هیدرولیکی انجام دهید
برای خطوط انتقال طولانی، شبکه‌های پمپاژ، مسیرهای دارای اختلاف ارتفاع زیاد یا سامانه‌های حساس، بررسی تخصصی فشار گذرا اهمیت بیشتری دارد.
در این تحلیل، شرایطی مانند خاموش‌شدن پمپ، بسته‌شدن شیر، برگشت جریان، عملکرد شیر یک‌طرفه و احتمال افت شدید فشار بررسی می‌شوند.
هدف، تعیین رفتار فشار در نقاط مختلف شبکه و ارزیابی نیاز به تجهیزات حفاظتی است؛ نه صرفاً محاسبه فشار در محل پمپ.
محاسبه تقریبی فشار ضربه قوچ در لوله پلی اتیلن
برای درک اولیه رابطه بین تغییر سرعت جریان و افزایش فشار، میتوان از رابطه ژوکوفسکی (Joukowsky) استفاده کرد.
فرمول به‌صورت زیر است:
Δp = ρ × a × Δv
در این رابطه:
- Δp: تغییر فشار ناشی از تغییر سرعت جریان، بر حسب پاسکال (Pa)
- ρ: چگالی سیال، بر حسب کیلوگرم بر مترمکعب (kg/m³)
- a: سرعت انتشار موج فشار در سامانه، بر حسب متر بر ثانیه (m/s)
- Δv: تغییر سرعت جریان، بر حسب متر بر ثانیه (m/s)
این رابطه برای برآورد اولیه تغییر فشار ناشی از تغییر سرعت جریان کاربرد دارد. استفاده از آن برای تحلیل یک خط واقعی مستلزم توجه به فرض‌های مدل، سرعت موج، نحوه تغییر جریان و شرایط مرزی است.
مثال عددی محاسبه فشار گذرا
فرض کنید در یک مثال آموزشی، شرایط زیر را در نظر بگیریم:
| پارامتر | مقدار فرضی |
| چگالی آب (ρ) | 1000 kg/m³ |
| سرعت موج فشار (a) | 300 m/s |
| تغییر سرعت جریان (Δv) | 0.5 m/s |
با جای‌گذاری در رابطه ژوکوفسکی:
Δp = 1000 × 300 × 0.5
Δp = 150,000 Pa
با توجه به اینکه هر یک بار تقریباً برابر با 100,000 پاسکال است، تغییر فشار محاسبه‌شده تقریباً برابر خواهد بود با:
Δp ≈ 1.5 bar
این نتیجه نشان می‌دهد که حتی تغییر نسبتاً کوچک سرعت جریان نیز میتواند در شرایط خاص، تغییر فشار قابل‌توجهی ایجاد کند.
نکته مهم: سرعت موج ۳۰۰ متر بر ثانیه در این مثال صرفاً یک مقدار فرضی برای آموزش محاسبه است. سرعت واقعی موج در خط پلیاتیلن به مشخصات لوله، ضخامت جداره، خواص سیال و شرایط نصب وابسته است.
افزایش فشار محاسبه‌شده، یعنی حدود ۱٫۵ بار، به‌تنهایی نشان‌دهنده فشار نهایی خط یا میزان مجاز فشار گذرا نیست. برای ارزیابی ایمنی، باید تغییر فشار با فشار اولیه خط در شرایط مربوط ترکیب شود و فشار حاصل با حدود مجاز طراحی لوله، اتصالات و سایر تجهیزات مقایسه شود. فشارهای منفی احتمالی و تکرار رخداد نیز باید در تحلیل مهندسی لحاظ شوند.
بنابراین، این مثال صرفاً برای درک رابطه میان تغییر سرعت جریان و تغییر فشار است و نباید مبنای انتخاب لوله یا تجهیزات حفاظتی یک پروژه واقعی قرار گیرد.
زمان بحرانی ضربه قوچ چیست؟
یکی دیگر از پارامترهای مهم در بررسی فشار گذرا، زمان بحرانی یا زمان رفت‌وبرگشت موج فشار است.
این زمان را میتوان در یک خط ساده به‌صورت تقریبی از رابطه زیر به دست آورد:
tc = 2L / a
در این رابطه:
- tc: زمان بحرانی، بر حسب ثانیه
- L: طول مؤثر خط لوله، بر حسب متر
- a: سرعت انتشار موج فشار، بر حسب متر بر ثانیه
برای مثال، اگر طول مؤثر خط 600 متر و سرعت موج 300 متر بر ثانیه فرض شود:
tc = (2 × 600) / 300
tc = 4 s
بنابراین، زمان بحرانی در این مثال برابر با 4 ثانیه است.
این مقدار نشان می‌دهد که زمان عملکرد شیر یا توقف جریان باید در ارتباط با زمان انتشار و بازتاب موج بررسی شود. بااین‌حال، نمی‌توان تنها بر اساس این عدد درباره ایمنی خط تصمیم گرفت؛ زیرا نوع شیر، شرایط مرزی، مشخصات پمپ و رفتار واقعی شبکه نیز مؤثر هستند.
قیمت و سفارش لوله پلی اتیلن دوجداره کاروگیت فاضلابی
شــرکت سلســله آب حیــات کرمــان تولیدکننده لوله هــای پلــی اتیلــن دوجــداره کاروگیت از ســایز ۲۰۰ الــی ۵۰۰ میلیمتــر بــه صــورت کوپلــر جــدا و ســایز۲۰۰ و ۲۵۰ میلیمتـــر بـــه صـــورت کوپلـــر ســـرخود مطابـــق اســـتانداردهای 9116INSO و 16961DIN و 13476EN بـــا حداقـــل مقاومت حلــقوی 2M/KN31.5 اســت. تنها تولیدکننده لوله کاروگیت در کرمان
مزیت ما برای شما: خرید بدون واسطه از تولیدکننده، تضمین کیفیت. حمل رایگان به سراسر کشور

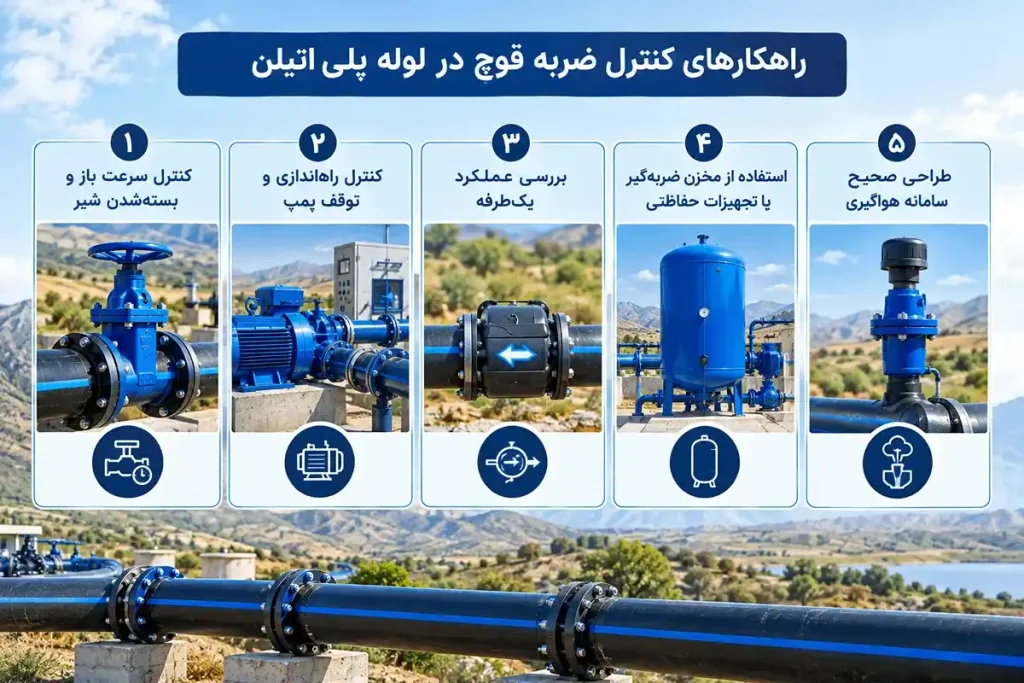

راهکارهای کنترل ضربه قوچ در لوله پلی اتیلن
انتخاب روش کنترل فشار گذرا باید پس از شناسایی علت و بررسی شرایط هیدرولیکی انجام شود. راهکاری که برای یک خط مناسب است، ممکن است در شبکه‌ای دیگر اثر کافی نداشته باشد یا حتی موجب ایجاد شرایط نامطلوب شود.
۱. کنترل سرعت باز و بسته‌شدن شیر
بسته‌شدن سریع شیر میتواند باعث تغییر ناگهانی سرعت جریان و افزایش فشار شود. در موارد مناسب، افزایش زمان بسته‌شدن شیر و تنظیم توالی عملکرد تجهیزات میتواند شدت فشار گذرا را کاهش دهد.
بااین‌حال، زمان مناسب عملکرد شیر باید بر اساس طول خط، سرعت موج، دبی و شرایط شبکه تعیین شود.
۲. کنترل راه‌اندازی و توقف پمپ
راه‌اندازی و توقف کنترل‌شده پمپ، استفاده از سامانه کنترل دور مناسب و تنظیم توالی عملکرد پمپ‌ها میتواند به کاهش تغییرات ناگهانی جریان کمک کند.
در خطوط حساس، باید رفتار پمپ هنگام قطع برق نیز بررسی شود؛ زیرا خاموشی ناشی از قطع برق با توقف برنامه‌ریزی‌شده لزوماً شرایط یکسانی ندارد.
۳. بررسی عملکرد شیر یک‌طرفه
شیر یک‌طرفه برای جلوگیری از برگشت جریان در بسیاری از سامانهها استفاده می‌شود. بااین‌حال، انتخاب نامناسب یا بسته‌شدن ناگهانی آن میتواند خود به ایجاد ضربه فشار کمک کند.
نوع شیر، محل نصب، سرعت جریان و ویژگی‌های دینامیکی آن باید با شرایط پمپ و خط هماهنگ باشند.

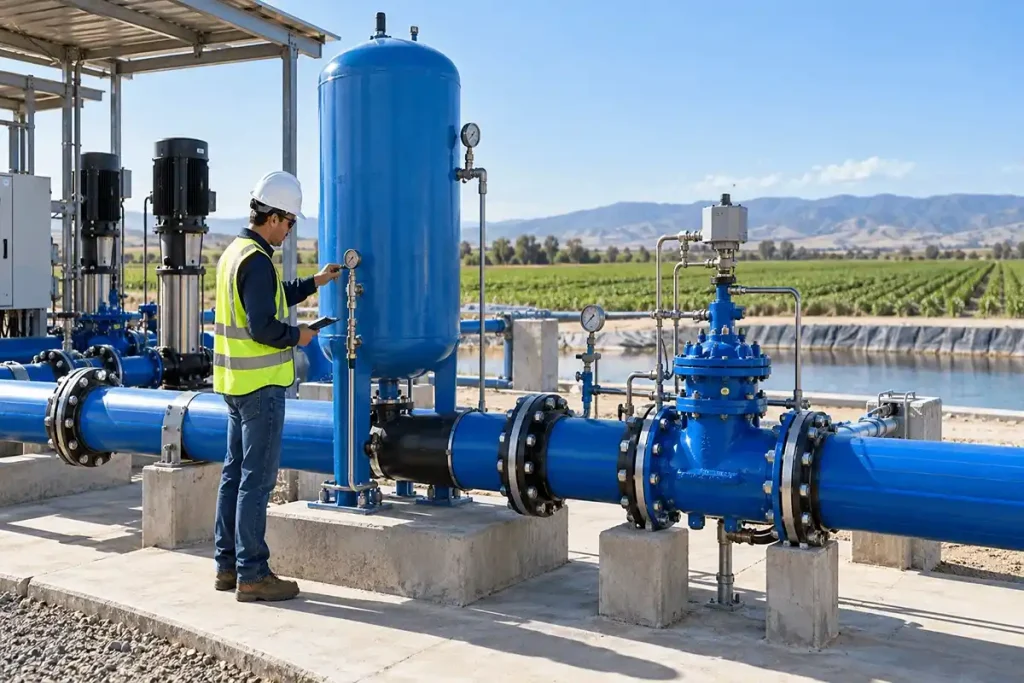

۴. استفاده از مخزن ضربهگیر یا تجهیزات حفاظتی
در برخی خطوط، استفاده از مخزن ضربهگیر یا تجهیزات مناسب کنترل فشار میتواند به محدودکردن نوسانات کمک کند.
انتخاب نوع و ظرفیت مخزن باید بر اساس تحلیل هیدرولیکی و سناریوهای واقعی بهره‌برداری انجام شود. نصب مخزن بدون محاسبه، لزوماً مشکل را برطرف نمی‌کند.
۵. طراحی صحیح سامانه هواگیری
وجود هوا در خط میتواند رفتار گذرای جریان را پیچیده کند. هواگیرهای مناسب ممکن است در کنترل ورود و خروج هوا و جلوگیری از برخی شرایط نامطلوب نقش داشته باشند.
بااین‌حال، نوع، ظرفیت و محل نصب هواگیر باید با توجه به پروفیل ارتفاع، فشارهای احتمالی و شرایط پر و خالی‌شدن خط تعیین شود. عملکرد نامناسب تجهیزات هواگیری نیز میتواند مشکلات هیدرولیکی ایجاد کند.
انتخاب مخزن ضربهگیر، شیر کنترلی و سایر تجهیزات حفاظتی باید بر پایه محاسبات و شرایط واقعی شبکه انجام شود.
مثال کاربردی: نشتی اتصال پس از خاموش‌شدن پمپ
فرض کنید در یک خط آبرسانی پلیاتیلن، اپراتور پس از قطع برق با نشتی در اتصال فلنجی نزدیک پمپ مواجه می‌شود.
در چنین شرایطی، تعویض اتصال بدون بررسی علت ممکن است نشتی را موقتاً برطرف کند؛ اما اگر فشار گذرا عامل اصلی باشد، احتمال تکرار مشکل وجود دارد.
برای بررسی این وضعیت، مراحل زیر پیشنهاد می‌شود:
- زمان قطع برق و وضعیت پمپ هنگام توقف ثبت شود.
- فشار خط پیش و پس از رخداد، در صورت امکان با ابزار مناسب اندازه‌گیری شود.
- عملکرد شیر یک‌طرفه و احتمال برگشت جریان بررسی شود.
- وضعیت فلنج، واشر، اتصالات و مهارهای خط از نظر نصب و آسیب‌دیدگی ارزیابی شود.
- در صورت وجود شواهد فشار گذرا، تحلیل هیدرولیکی انجام شود تا علت و راهکار مناسب مشخص شود.
این سناریو یک مثال آموزشی است و به پروژه واقعی مشخصی اشاره ندارد.
خطاهای رایج در کنترل ضربه قوچ
برخی تصمیم‌های نادرست ممکن است باعث شوند علت اصلی نوسانات فشار شناسایی نشود یا مشکل پس از مدتی دوباره ظاهر شود.
| خطای رایج | چرا مشکل‌ساز است؟ | اقدام مناسب |
| انتخاب لوله فقط بر اساس فشار نامی | فشارهای گذرا و شرایط واقعی شبکه ممکن است نادیده گرفته شوند. | بررسی فشار کاری و سناریوهای گذرا |
| تعویض اتصال نشتی‌دار بدون عیب‌یابی | علت اصلی ممکن است همچنان باقی بماند. | بررسی روند فشار و شرایط رخداد |
| انتخاب مخزن ضربهگیر بدون محاسبه | ظرفیت یا عملکرد تجهیز ممکن است مناسب نباشد. | طراحی بر اساس تحلیل هیدرولیکی |
| اتکا به صدای کوبش برای تشخیص | برخی رخدادها بدون صدای واضح اتفاق می‌افتند. | ثبت فشار و بررسی عملکرد تجهیزات |
| بی‌توجهی به فشار منفی | احتمال افت شدید فشار و جدایش ستون آب نادیده گرفته می‌شود. | بررسی فشارهای حداقل و سناریوهای افت فشار |
چک‌لیست کنترل فشار گذرا پیش از تحویل خط لوله
پیش از تحویل و بهره‌برداری از یک خط انتقال آب، موارد زیر را بررسی کنید:
- فشار کاری و سناریوهای فشار گذرا در محاسبات طراحی لحاظ شده باشند.
- مشخصات فنی لوله، اتصالات و شیرآلات با طراحی نهایی مطابقت داشته باشند.
- روش راه‌اندازی، توقف پمپ و پرکردن خط به اپراتور آموزش داده شده باشد.
- وضعیت شیرهای یک‌طرفه، هواگیرها و تجهیزات حفاظتی بررسی شده باشد.
- در صورت نیاز، ابزار ثبت فشار در نقاط مناسب نصب یا پیش‌بینی شده باشد.
- نحوه ثبت و گزارش نوسانات فشار و رخدادهای غیرعادی مشخص شده باشد.
- برای خطوط حساس، نتایج تحلیل گذرا و محدودیت‌های بهره‌برداری مستند شده باشند.
نتیجه گیری؛ ضربه قوچ در لوله پلی اتیلن
کنترل ضربه قوچ در لوله پلی اتیلن به شناسایی علت نوسانات فشار، بررسی مشخصات خط و انتخاب صحیح تجهیزات وابسته است. انعطافپذیری لوله میتواند در رفتار موج فشار مؤثر باشد، اما جایگزین طراحی هیدرولیکی و کنترل شرایط بهره‌برداری نیست. برای خطوط حساس، تصمیم نهایی درباره فشارهای مجاز و تجهیزات حفاظتی باید بر اساس محاسبات مهندسی و ضوابط پروژه اتخاذ شود.
یادداشت تصاویر: تصاویر این مقاله با هوش مصنوعی تولید شده‌اند و تصاویر مستند یک پروژه اجرایی واقعی نیستند.
منابع فنی و مطالعه بیشتر
- Handbook of Polyethylene Pipe – Plastics Pipe Institute (PPI): مرجع فنی برای آشنایی با طراحی خطوط پلیاتیلن، ظرفیت فشار و ملاحظات فشار گذرا.
- راهنمای محاسبه دبی و انتخاب قطر لوله پلیاتیلن: مطالعه مرتبط برای آشنایی با محاسبات جریان و انتخاب قطر لوله.
پرسش‌های متداول درباره ضربه قوچ در لوله پلی اتیلن
آیا لوله پلیاتیلن در برابر ضربه قوچ مصون است؟
خیر. انعطافپذیری پلیاتیلن بر سرعت انتشار موج و رفتار فشار گذرا اثر میگذارد، اما ایمنی خط به فشار کاری، مشخصات لوله، تجهیزات، شرایط نصب و شدت و تکرار رخداد بستگی دارد.
آیا ضربه قوچ همیشه باعث افزایش فشار می‌شود؟
خیر. ضربه قوچ ممکن است با افزایش یا کاهش ناگهانی فشار همراه باشد. افت شدید فشار در شرایط خاص میتواند موجب جدایش ستون آب شود و در ادامه، با پیوستن مجدد جریان، افزایش فشار ایجاد کند.
آیا صدای کوبش برای تشخیص ضربه قوچ کافی است؟
خیر. صدای کوبش یکی از نشانههای احتمالی است، اما همه رخدادهای فشار گذرا با صدای واضح همراه نیستند. ثبت فشار و بررسی زمان عملکرد پمپ و شیرها اطلاعات دقیقتری فراهم میکند.
آیا نصب مخزن ضربهگیر همیشه ضروری است؟
خیر. ضرورت استفاده از مخزن ضربهگیر به شرایط شبکه، شدت فشار گذرا و نتایج تحلیل هیدرولیکی بستگی دارد. در بعضی سامانهها، کنترل پمپ یا اصلاح عملکرد شیرها میتواند بخش مهمی از راهکار باشد؛ در برخی دیگر، تجهیزات حفاظتی بیشتری موردنیاز است.
چگونه میتوان فشار ضربه قوچ را در لوله پلیاتیلن محاسبه کرد؟
برای برآورد اولیه تغییر فشار ناشی از تغییر سرعت جریان، میتوان از رابطه ژوکوفسکی، یعنی Δp = ρ × a × Δv، استفاده کرد. برای طراحی یک خط واقعی، باید سرعت موج متناسب با مشخصات سامانه تعیین شود و شرایط مرزی، فشار کاری، رفتار پمپ و شیرها و احتمال افت فشار نیز در نظر گرفته شوند.
آیا SDR لوله پلیاتیلن بر رفتار فشار گذرا اثر دارد؟
بله. SDR نسبت قطر خارجی لوله به ضخامت جداره آن است و بر ویژگی‌های مکانیکی لوله، از جمله رفتار آن در برابر موج فشار، اثر میگذارد. بااین‌حال، تعیین ظرفیت مجاز فشار گذرا صرفاً از روی SDR امکان‌پذیر نیست و باید مشخصات مواد، فشار طراحی، دما و شرایط بهره‌برداری نیز بررسی شوند.
