یک لرزش ناگهانی در اعماق خاک. پدیده ضربه قوچ (افزایش ناگهانی فشار آب ناشی از توقف سریع جریان) رخ میدهد. فشار شبکه به یکباره تا سه برابر حد معمول بالا میرود. اگر محاسبات مهندسی دقیق نباشد، لولههای مدفون در زیر زمین منفجر شده و فاجعهای اقتصادی رخ خواهد داد.
اما مهندسان پتروشیمی برای جلوگیری از این بحران، یک نجاتدهنده پنهان دارند: ضریب ایمنی لوله پلی اتیلن یا همان SF (Safety Factor). این فاکتور بدون شک حیاتیترین متغیر در طراحی خطوط لوله انتقال سیالات پرفشار است.

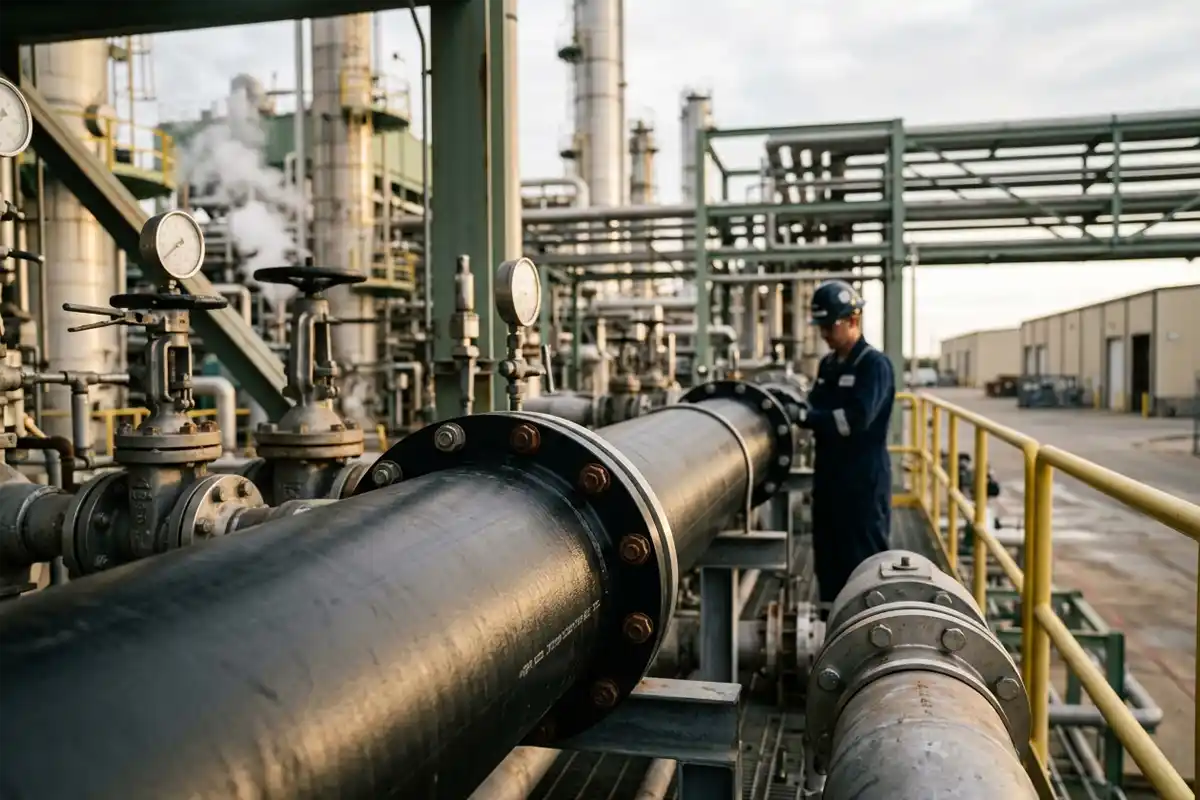

ضریب ایمنی لوله پلی اتیلن ( SF ) چیست؟
ضریب ایمنی لوله پلی اتیلن (SF یا C) عددی بزرگتر از ۱ است که برای جبران ناپایداریهای محیطی، ضربه قوچ و خستگی پلیمر، در فرمول طراحی لوله اعمال میشود. این ضریب، استحکام بلندمدت ماده (MRS) را کاهش میدهد تا لوله بتواند حداقل ۵۰ سال تحت شرایط سخت کاری بدون تسلیم و انفجار دوام بیاورد.
پلیمرها خسته میشوند. بله درست خواندید، تحت تنشهای مداوم و طولانیمدت، زنجیرههای مولکولی پلیاتیلن دچار پدیده خزش (تغییر شکل آهسته تحت تنش ثابت) میشوند. برای جلوگیری از گسیختگی، تنش طراحی مجاز (σs) باید همواره کمتر از حداقل مقاومت مورد نیاز (MRS) پلیمر باشد.
رابطه ریاضی این مفهوم بدین صورت است: σs = MRS/SF
که در آن:
σs (Design Stress): تنش طراحی بر حسب مگاپاسکال (MPa)
MRS (Minimum Required Strength): حداقل استحکام مورد نیاز ۵۰ ساله سیال (برای مواد PE100 برابر با ۱۰MPa و برای PE80 برابر با 8MPa)
SF (Safety Factor) یا همان C (Design Coefficient): ضریب ایمنی یا ضریب طراحی لوله که معمولاً اعداد ۱.۲۵، ۱.۶ یا ۲.۰ است.
کاربرد SF در لوله های پلی اتیلن
کاربرد اصلی SF در لولههای پلی اتیلن، تعیین مستقیم ضخامت دیواره لوله در هنگام فرآیند اکستروژن است. با افزایش ضریب ایمنی از ۱.۲۵ به ۱.۶، لوله با ضخامت دیواره بیشتر و توان تحمل فشار بالاتری در شبکههای حساس مانند آتشنشانی یا گازرسانی تولید میشود.
هرچه محیط کاربری لوله خطرناکتر باشد، ضریب ایمنی بالاتری انتخاب میشود. برای نمونه در خطوط انتقال آب کشاورزی یا صنعتی عادی، از ضریب SF = ۱.۲۵ استفاده میگردد. این ضریب ایمنی اقتصادیترین حالت ممکن است و هزینه خرید لوله را کاهش میدهد.
اما در پروژههای حساس مانند شبکههای آتشنشانی تحت فشار بالا و یا شبکههای توزیع گاز شهری، ضریب ایمنی به SF = ۱.۶ یا حتی SF = ۲.۰ ارتقا مییابد. در فرآیند اکستروژن (فرآیند شکلدهی پلیمر مذاب با عبور از قالب تحت فشار)، انتخاب ضریب ایمنی بالا باعث میشود تا دستگاه لولهای با جداره ضخیمتر تولید کند. این یعنی مقاومت بالاتر در برابر ضربههای فیزیکی بیرونی و بارهای ترافیکی شدید.
برای درک چگونگی رفتار لولهها تحت فشار زیاد، توصیه میکنیم مقاله «معرفی لوله پلی اتیلن گازرسانی» را مطالعه فرمایید.
سایر علائم همراه با SF در لوله های پلی اتیلن
سایر علائم فنی همراه با SF شامل SDR (شاخص نسبت ابعادی)، PN (فشار نامی)، MRS (حداقل استحکام مورد نیاز) و نوع گرید مواد اولیه نظیر PE100 یا PE80 است که ارتباط تنگاتنگی با ضریب طراحی لوله دارند.
برای درک کامل نقش ضریب ایمنی، باید با علائم متمم آن روی بدنه لوله آشنا شویم. این پارامترها مانند حلقههای یک زنجیر به هم متصل هستند:
SDR (Standard Dimension Ratio)
نسبت قطر خارجی لوله به ضخامت دیواره آن. هرچه SDR کمتر باشد، ضخامت لوله بیشتر و در نتیجه مقاومت آن بالاتر است.
PN (Nominal Pressure)
فشار کاری نامی سیال بر حسب بار (bar). این عدد مستقیماً تحت تاثیر ضریب ایمنی محاسبه میشود.
MRS (Minimum Required Strength)
نشاندهنده کلاس پلیمری ماده اولیه است. برای مثال، مواد پلیمری PE100 به این معنا هستند که لوله پس از ۵۰ سال کارکرد در دمای ۲۰ درجه سانتیگراد، قادر است تضمین کند که حداقل تنش ۱۰ مگاپاسکال را بدون شکست تحمل خواهد کرد.
فرمول کلی ارتباط این مولفه ها به شرح زیر است:
همانطور که از فرمول بالا مشخص است، افزایش SF مستقیماً باعث کاهش فشار نامی قابل تحمل (PN) برای یک SDR ثابت میشود. یا به عبارت دیگر، اگر بخواهیم فشار یکسانی را با SF بالاتر تحمل کنیم، باید لولهای با SDR پایینتر (دیواره ضخیمتر) خریداری نماییم.
بررسی جدول مشخصات فنی لوله پلی اتیلن برای تحلیل ضریب ایمنی
برای درک رفتار لولهها، بررسی دقیق جداول مشخصات فنی الزامی است؛ زیرا به ما نشان میدهد چگونه با تغییر ضریب ایمنی (SF) از ۱.۲۵ به ۱.۶، فشار نامی (PN) یک لوله با ضخامت یکسان به طور چشمگیری کاهش مییابد یا ضخامت مورد نیاز برای فشار ثابت افزایش مییابد.
در مهندسی خطوط انتقال، هرگز نباید بدون بررسی جداول مرجع اقدام به خرید کرد. جدول زیر مقایسه هوشمندانهای از ارتباط میان ضریب ایمنی (SF)، شاخص SDR، ضخامت دیواره و فشار مجاز در دو گرید PE100 و PE80 طبق استاندارد INSO\ 14427 ارائه میدهد:
| قطر نامی خارجی (mm) | شاخص SDR | ضخامت دیواره (mm) | گرید مواد اولیه | فشار مجاز در SF=1.25 (bar) | فشار مجاز در SF=1.6 (bar) |
|---|---|---|---|---|---|
| ۱۱۰ | ۱۷ | ۶.۶ | PE100 | ۱۰ | ۸ |
| ۱۱۰ | ۱۱ | ۱۰ | PE100 | ۱۶ | ۱۲.۵ |
| ۱۱۰ | ۱۷ | ۶.۶ | PE80 | ۸ | ۶ |
| ۱۶۰ | ۱۳.۶ | ۱۱.۸ | PE100 | ۱۲.۵ | ۱۰ |
| ۱۶۰ | ۹ | ۱۷.۹ | PE100 | ۲۰ | ۱۶ |
نقش تکنولوژی تولید در پایداری ضریب ایمنی لوله ها

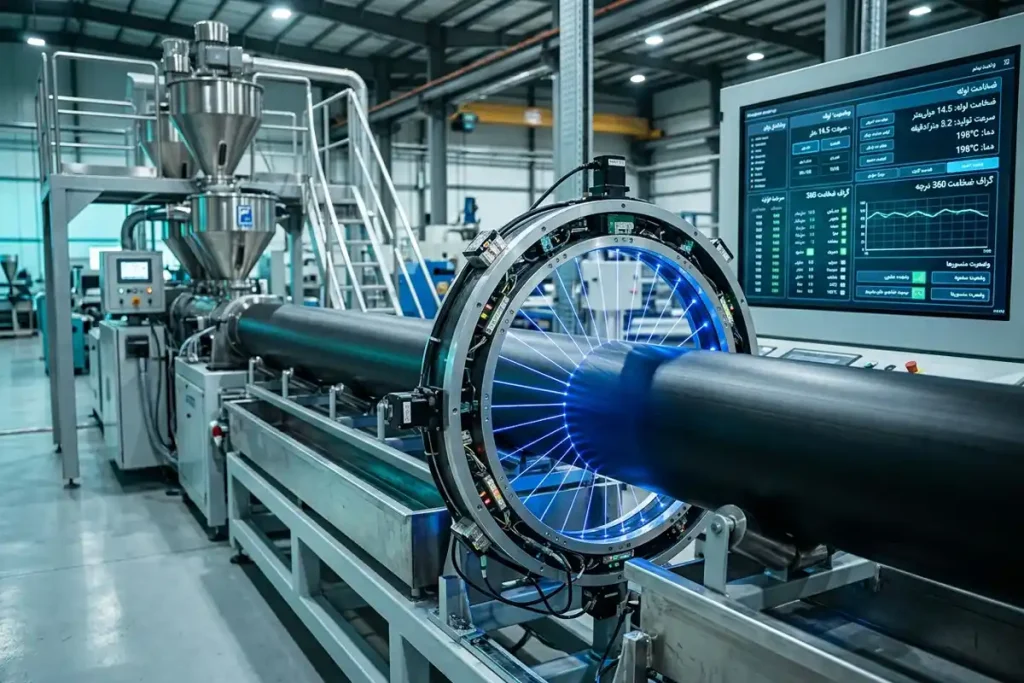

تکنولوژی خط تولید عامل اصلی پایداری واقعی ضریب ایمنی در تمام طول لوله است. ماشینآلات مجهز به سیستمهای مانیتورینگ آنلاین نظیر سیستمهای کنترل گراویمتریک و اولتراسونیک، از بروز انحرافات ابعادی پنهان و افت ضریب ایمنی جلوگیری میکنند.
اگر خط تولید کارخانه دچار نوسان عملکرد شود، ضریب ایمنی لوله فقط روی کاغذ معتبر خواهد بود! یک حباب هوای بسیار ریز یا کاهش موضعی ضخامت لوله به میزان چند دهم میلیمتر، کافی است تا لوله در فشاری به مراتب کمتر از محاسبات تئوریک بترکد.
به همین دلیل است که شرکتهای طراح پروژههای بزرگ ملی، به بررسی دقیق کارخانجات تولیدکننده میپردازند. شرکت سلسله آب حیات با تکیه بر تکنولوژی روز دنیا این چالش را برطرف کرده است.
این شرکت با دارا بودن ۶ خط تولید آماده، انواع لولههای تکجداره و دوجداره (کاروگیت) را با ماشینآلات پیشرفته ساخت کمپانیهای مطرح آلمانی نظیر Battenfeld و Drossbach تولید میکند.
این خطوط مجهز به دو فناوری بسیار هوشمند هستند:
1-سیستم هوشمند گراویمتریک:
جهت اندازهگیری مستمر وزن واحد لوله و تنظیم تزریق دقیق مواد اولیه.
2-سیستم مانیتورینگ اولتراسونیک:
جهت اسکن لحظهای ضخامت دیواره لوله در تمام زوایای ۳۶۰ درجه برای تضمین عدم وجود نقاط ضعف ساختاری.
نتیجه کار، لولهای با ضریب ایمنی واقعی، بدون نوسان و کاملاً مطابق استانداردهای سختگیرانه پروژههای زیرساختی است.
پروژههای عمرانی و آبرسانی، به کیفیت بدون سازش نیاز دارند. شرکت سلسله آب حیات کرمان با ظرفیت تولید بالا و دریافت تاییدیههای کیفی معتبر ملی و بینالمللی، آماده همکاری با پیمانکاران، مشاوران و مجریان پروژههای آبرسانی، گازرسانی، فاضلابی و آبیاری قطرهای است. برای دریافت لیست قیمت بهروز، کاتالوگهای فنی و مشاوره رایگان با کارشناسان ارشد فروش ما تماس بگیرید.
جمع بندی در ضریب اطمینان لوله پلی اتیلن
انتخاب دقیق ضریب ایمنی (SF) ضامن پایداری زیرساختهای یک کشور برای نسلهای آینده است. فرآیندهای تولید پیشرفته امروزی، کارایی این ضرایب را تضمین کردهاند؛ اما با ظهور روندهای نوین در مهندسی انتقال انرژی، پرسش بزرگتری مطرح شده است: با ورود فناوریهای انتقال هیدروژن مخلوط با گاز طبیعی به شبکه، پدیده نفوذ اتمی و تردی هیدروژنی پلیاتیلن چگونه محاسبات کلاسیک ضریب ایمنی (SF) را دستخوش تغییر خواهد کرد و آیا استانداردهای ۵۰ ساله فعلی برای این تحول پتروشیمیایی بزرگ کفایت میکنند؟
دیدگاهها و تجربیات ارزشمند خود را در بخش نظرات با ما و دیگر متخصصان این حوزه به اشتراک بگذارید.
